تفاصيل المنتج:
|
| Technology: | Electrophoretic E-ink (Bi-stable) | Screen Size: | 2.13 inch (54.1 mm diagonal) |
|---|---|---|---|
| Special Features:: | Integrated Frontlight | Resolution: | 122 (H) × 250 (V) pixels | 130 DPI |
| Interface: | Configurable SPI (3-w/4-w via BS1 pin) | Refresh Time: | Full Update: 1.8 sec; Partial Update: 0.3 sec |
| Active Area: | 23.7 × 48.55 （mm） | Color: | Monochrome (Black/White) |
| Power Supply: | 10.5 mW (Typ.) | Viewing Angle: | 180° (Ultra-wide) |
| Optical: | Reflectivity: 35% (Typ.) | Operating Temp: | 0°C to +50°C |
| Storage Temp.: | -25°C to +70°C | Compliance: | REACH & RoHS Compliant & Halogen Free |
| Customization:: | CTP optional via I²C, OCA lamination support | Reliability: | Validated for 240 hrs at 90% RH, ±8kV ESD, UV exposure |
| إبراز: | شاشة حبر إلكتروني مقاس 2.13 بوصة بإضاءة أمامية,شاشة عرض الحبر الإلكتروني (epaper) مع تحديث 0.3 ثانية,شاشة حبر إلكتروني صغيرة مع تحديث جزئي,E-ink epaper display with 0.3s refresh,small E-ink screen with partial refresh |
||

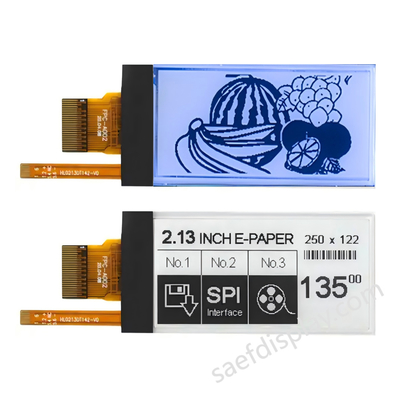

SFE213QXBW-7353A-FL عبارة عن وحدة عرض E-ink مقاس 2.13 بوصة تتميز بإضاءة أمامية مدمجة وتحديث جزئي لمدة 0.3 ثانية - مصممة للأجهزة التي تعمل بالبطارية والتي تتطلب إمكانية القراءة في ضوء الشمس وتحديثات المحتوى الفورية. مثالية لملصقات الرفوف الإلكترونية (ESL) والأجهزة الطبية المحمولة وأجهزة الاستشعار الذكية، فهي تجمع بين تقنية ثنائية الاستقرار (طاقة صفرية للاحتفاظ بالصور) مع تحسين شكل الموجة القابل للبرمجة SPI لتحقيق كفاءة طاقة قصوى.

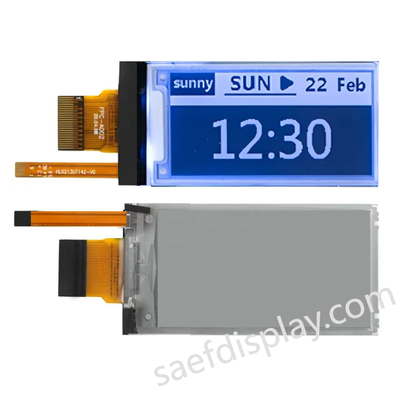

(1) إضاءة أمامية مدمجة وتحديث سريع
تضمن الإضاءة الأمامية LED المضاءة بالحافة إضاءة خلفية موحدة في ظروف الإضاءة المنخفضة (مثل المستودعات والتحولات الليلية).
يعمل التحديث الجزئي لمدة 0.3 ثانية (مقابل التحديث الكامل لمدة 1.8 ثانية) على تقليل زمن انتقال واجهة المستخدم أثناء تغييرات البيانات الديناميكية (تحديثات الأسعار، قراءات المستشعر)، مما يقلل من استهلاك الطاقة بنسبة 70٪ (الصفحة 8).
(2) تحكم SPI محسن هندسيًا
SPI مزدوج الوضع (3 أسلاك / 4 أسلاك قابلة للتحديد عبر دبوس BS1) متوافق مع MCUs منخفضة الطاقة (ESP32، nRF52).
تعمل LUT لشكل الموجة المدركة لدرجة الحرارة (الأمر 0x32) وبرمجة VCOM OTP (الأمر 0x2A) على التخلص من وميض الشاشة عبر درجات حرارة التشغيل (-25 درجة مئوية إلى +70 درجة مئوية للتخزين).
(3) تكامل CTP مخصص للتطبيقات التفاعلية
لمس سعوي قابل للتوسيع (CTP) عبر دبابيس I²C مخصصة (TSCL/TSDA) مع دعم القفازات/اللمس.
سطح مقوى: طلاء مضاد للوهج (صلابة ≥6H) يقاوم الخدوش في إعدادات البيع بالتجزئة/الصناعية ذات الازدحام الشديد.
هندسة منخفضة الطاقة للغاية: طاقة نشطة 10.5 ميلي واط، 1–5 µA في وضع السكون العميق (الأمر 0x10) لعمر بطارية يدوم لعقد من الزمان.
التميز البصري: انعكاسية 35٪ (معيار CIE 1931)، وزاوية رؤية 180 درجة، وتباين 8:1 تحت إضاءة 45 درجة (الصفحة 23).
الموثوقية القوية: تم التحقق من صحتها لمدة 240 ساعة عند رطوبة نسبية 90٪، و ESD ±8kV، ومقاومة للأشعة فوق البنفسجية (الصفحة 24).
ملف تعريف نحيف: سمك 1.65 مم مع مقوي FPC للانتشار المعرض للاهتزاز.
◾ معتمد من الاتحاد الأوروبي/الولايات المتحدة: RoHS 3 (EU 2015/863)، REACH SVHC، وتغليف قابل لإعادة التدوير EU 2025/40.
◾ تخصيص CTP: تصفيح OCA، طلاء مضاد لبصمات الأصابع، درجة حرارة ممتدة (-30 درجة مئوية ~ 85 درجة مئوية).
التطبيقات المستهدفة
البيع بالتجزئة: ESLs، علامات الأسعار الرقمية
الرعاية الصحية: أجهزة تتبع الأدوية، التشخيصات المحمولة
الصناعية: مستشعرات إنترنت الأشياء، أجهزة تتبع الخدمات اللوجستية للمستودعات
المدينة الذكية: عدادات مواقف السيارات، شاشات بيئية
▶ تنزيل ورقة البيانات في هذه الصفحة.
▶ طلب عينات CTP: حلول لمس مخصصة مع مهلة 15 يومًا.
| المعلمة | المواصفات | الوحدة | ملاحظة |
| حجم الشاشة | 2.13 | بوصة | |
| دقة العرض | 122(H)×250(V) | بكسل | Dpi:130 |
| المنطقة النشطة | 23.7×48.55 | مم | |
| درجة البكسل | 0. 1943×0.1942 | مم | |
| تكوين البكسل | مربع | ||
| البعد الخارجي | 29.2(H)×59.2 (V) ×1.65(D) | مم | |
| الوزن | TBD | ز |
الحد الأقصى المطلق للتقييمات
| المعلمة | الرمز | التقييم | الوحدة |
| جهد إمداد المنطق | VCI | -0.5 إلى +6.0 | V |
| جهد الإدخال المنطقي | VIN | -0.5 إلى VCI +0.5 | V |
| جهد الخرج المنطقي | VOUT | -0.5 إلى VCI +0.5 | V |
| نطاق درجة حرارة التشغيل | TOPR | 0 إلى +50 | ºC |
| نطاق درجة حرارة التخزين | TSTG | -25 to+70 | ºC |
| درجة حرارة التخزين المثلى | TSTGo | 23±2 | ºC |
| Opt ma Storage Hum ty | HSTGo | 55± | RH |
| المعلمة | الرمز | الشروط |
Applica ble pin |
دقيقة. | النوع. | الحد الأقصى | الوحدات |
| أرضية واحدة | VSS | - | - | 0 | - | V | |
| جهد إمداد المنطق | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| جهد المنطق الأساسي | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| جهد الإدخال عالي المستوى | VIH | - | - | 0.8 VCI | - | - | V |
| جهد الإدخال منخفض المستوى | VIL | - | - | - | - | 0.2 VCI | V |
| جهد الخرج عالي المستوى | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| جهد الخرج منخفض المستوى | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
| الطاقة النموذجية | PTYP | VCI =3.0V | - | - | 10.5 | - | mW |
| وضع السكون العميق | PSTPY | VCI =3.0V | - | - | 0.003 | - | mW |
| التيار التشغيلي النموذجي | Iopr_VCI | VCI =3.0V | - | - | 3.5 | - | mA |
| وقت تحديث الصورة | - | 25 ºC | - | - | 1.8 | - | ثانية |
|
تيار وضع السكون |
Islp_VCI |
DC/DC off لا يوجد ساعة لا يوجد حمل إدخال Ram data retain |
- |
- |
20 |
uA |
|
|
تيار وضع السكون العميق |
Idslp_VCI |
DC/DC off لا يوجد ساعة لا يوجد حمل إدخال Ram data not retain |
- |
- |
1 |
5 |
uA |
| الرمز | المعلمة | الشروط | دقيقة | النوع. | الحد الأقصى | الوحدات |
| R | انعكاسية بيضاء | أبيض | 30 | 35 | - | % |
| CR | نسبة التباين | داخلي | 8:1 | - | ||
| T update | وقت تحديث الصورة | at 25 °C | 3 | - | ثانية | |
| L e | Topr | t mes or 5years |
| رقم. | الاسم | I/O | الوصف |
| 1 | NC | لا تتصل بدبابيس NC الأخرى | |
| 2 | GDR | O | N-Channel MOSFET Gate Drive Control |
| 3 | RESE | I | Current Sense Input for the Control Loop |
| 4 | NC | NC | لا تتصل بدبابيس NC الأخرى |
| 5 | VSH2 | C | Positive Source driving voltage(Red) |
|
6 |
TSCL |
O |
This pin is I2C Interface to digital temperature sensor Clock pin. External pull up resistor is required when connecting to I2C slave. When not in use:VSS |
|
7 |
TSDA |
I/O |
This pin is I2C Interface to digital temperature sensor Data pin. External pull up resistor is required when connecting to I2C slave. When not in use: VSS |
| 8 | BS1 | I | Bus Interface selection pin |
| 9 | BUSY | O | Busy state output pin |
| 10 | RES# | I | Reset signal input. Active Low. |
| 11 | D/C# | I | Data /Command control pin |
| 12 | CS# | I | Chip select input pin |
| 13 | SCL | I | Serial Clock pin (SPI) |
| 14 | SDA | I/O | Serial Data pin (SPI) |
| 15 | VDDIO | P | Power Supply for interface logic pins It should be connected with VCI |
| 16 | VCI | P | Power Supply for the chip |
| 17 | VSS | P | Ground |
| 18 |
VDD |
C |
Core logic power pin VDD can be regulated internally from VCI. A capacitor should be connected between VDD and VSS |
| 19 | VPP | P | FOR TEST |
| 20 | VSH1 | C | Positive Source driving voltage |
| 21 | VGH | C | Power Supply pin for Positive Gate driving voltage and VSH1 |
| 22 | VSL | C | Negative Source driving voltage |
| 23 | VGL | C | Power Supply pin for Negative Gate driving voltage VCOM and VSL |
| 24 | VCOM | C | VCOM driving voltage |
