تفاصيل المنتج:
|
| المنتج: | شاشة عرض للورق الإلكتروني مقاس 1.54 بوصة | القرار: | دقة 200 × 200 نقطة |
|---|---|---|---|
| وضع العرض: | المصفوفة النشطة | عنصر السائق: | مصفوفة نشطة لـ Si TFT |
| عرض اللون: | الأسود والأبيض والأحمر | بصريات: | كل زوايا الرؤية |
| مخطط خافت.: | 31.8 (ارتفاع) × 37.32 (رأسي) × 1.0 (عمق) (مم) | المنطقة النشطة: | 27 ((H) × 27 ((V) (ملم) |
| مساحة وحدة الصورة: | 140 × 140 (188 نقطة في البوصة) أم | الرقم السري: | 24 دبابيس |
| واجهة: | SPI | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | واجهة SPI عرض الورق الإلكتروني,3 شاشة إلكترونية ورقية ملونة,200×200 EPD,3 Color E-Paper Display,200X200 EPD |
||
** تحميل ورقة البيانات **
SFEPD154QXBWR-7237AN مواصفات.pdf
قائمة المنتجات القياسية EPD.pdf
حول هذا البند SFEPD154QXBWR-7237AN
الـ 154 Inch 200x200 EPD 3 Color BWR E-paper Display with SPI Interface is a versatile electronic paper display designed for applications that demand low power consumption and clear visibility in various lighting conditionsهنا مقدمة مفصلة لهذا المنتج:
لمحة عامة عن المنتج:
الخصائص الرئيسية:
المواصفات التقنية:
التطبيقات:
هذه الشاشة من الورق الإلكتروني مثالية للتطبيقات مثل ملصقات الرف، والأدوات الصناعية، وأي سيناريو حيث يتم الحاجة إلى شاشة ذات طاقة منخفضة، وضوح عال.
المعلومات الميكانيكية
| المعلم | المواصفات | الوحدة | ملاحظة |
| حجم الشاشة | 1.54 | بوصة | |
| دقة العرض | 200 ((H) × 200 ((V) | بيكسل | دبي:188 |
| المنطقة النشطة | 27.0 ((H) × 27.0 ((V) | ملم | |
| مساحة البكسل | 0. 14 × 0. 14 | ملم | |
| تكوين البكسلات | مربع | ||
| مقياس المخطط | 31.80 ((H) ×37.32 ((V) ×1.0 ((D) | ملم | |
| الوزن | 2. 18±0.5 | g |
المنتجالرسم
تعريف دبوس الواجهة
| لا، لا، لا | الاسم | إدخال/خروج | الوصف | ملاحظة |
| 1 | NC | لا تصل مع دبوس NC الأخرى | ابقوا مفتوحين | |
| 2 | ألمانيا الديمقراطية | أوه | تحكم محرك بوابة N-Channel MOSFET | |
| 3 | البحث | أنا | مدخل الحساسة الحالية لحلقة التحكم | |
| 4 | NC | لا تصل مع دبوس NC الأخرى | ابقوا مفتوحين | |
| 5 | VSH2 | ج | الجهد الإيجابي للجهد القائم من المصدر | |
|
6 |
TSCL |
أوه |
هذا الدبوس هو واجهة I2C إلى جهاز استشعار درجة الحرارة الرقمي المقاومة الخارجية مطلوبة عند الاتصال بـ I2C slave عندما لا تستخدم: مفتوح |
|
|
7 |
الهيئة التنظيمية |
إدخال/خروج |
هذا الدبوس هو واجهة I2C إلى جهاز استشعار درجة الحرارة الرقمي المقاومة الخارجية مطلوبة عند الاتصال بـ I2C slave عندما لا تستخدم: مفتوح |
|
| 8 | BS1 | أنا | دبوس تحديد واجهة الحافلة | |
| 9 | مشغولة | أوه | الدبوس الخارجي للحالة المزدحمة | |
| 10 | RES# | أنا | أعد إدخال الإشارة | |
| 11 | D/C# | أنا | البيانات / دبوس التحكم | |
| 12 | (سي إس) | أنا | الشريحة تحديد دبوس الإدخال | |
| 13 | الـ SCL | أنا | دبوس الساعة المتسلسلة (SPI) | |
| 14 | الـ SDA | أنا | دبوس البيانات المتسلسلة (SPI) | |
| 15 | VDDIO | (ب) | إمدادات الطاقة للدبابيس المنطقية الواجهة يجب أن تكون متصلة مع VCI | |
| 16 | مؤسسات رأس المال | (ب) | إمدادات الطاقة للشريحة | |
| 17 | الـ VSS | (ب) | الأرض | |
|
18 |
VDD |
ج |
يمكن تنظيم VDD من الداخل من VCI. يجب توصيل مكثف بين VDD و VSS | |
| 19 | VPP | (ب) | إمدادات الطاقة لبرمجة OTP | |
| 20 | VSH1 | ج | الجهد الإيجابي للجهد القائم من المصدر | |
| 21 | VGH | ج | تشغيل البوابة الإيجابي | |
| 22 | VSL | ج | الجهد التشغيلي السلبي | |
| 23 | VGL | ج | تشغيل البوابة سلبي | |
| 24 | VCOM | ج | الجهد القيادي VCOM |
القيمة القصوى المطلقة
| المعلم | الرمز | التصنيف | الوحدة |
| الجهد المنطقي | مؤسسات رأس المال | -0.5 إلى +60 | V |
| التوتر المدخل المنطقي | رقم السيارة | -0.5 إلى VCI +0.5 | V |
| المنطق الجهد الخارجي | VOUT | -0.5 إلى VCI +0.5 | V |
| نطاق درجة حرارة التشغيل | (TOPR) | 0 إلى +40 | oC |
| نطاق درجة حرارة التخزين | TSTG | -25 إلى +70 | oC |
| درجة حرارة التخزين المثلى | TSTGo | 23±2 | oC |
| رطوبة التخزين المثلى | HSTGo | 55±10 | %RH |
خصائص لوحة التيار المباشر
| المعلم | الرمز | الشروط | تطبيق | دقيقة. | -أجل. | ماكس | الوحدات |
| أرضية واحدة | الـ VSS | - | - | 0 | - | V | |
| الجهد المنطقي | مؤسسات رأس المال | - | مؤسسات رأس المال | 2.2 | 3.0 | 3.7 | V |
| الجهد المنطقي للقلب | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| الجهد المدخل عالي المستوى | فيروس نقص المناعة | - | - | 0.8 VCI | - | - | V |
| الجهد المدخل منخفض المستوى | VIL | - | - | - | - | 0.2 VCI | V |
| الجهد الخارجي عالي المستوى | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| الجهد الخارجي منخفض المستوى | VOL | IOL = 100uA | - | - | - | 0. 1 VCI | V |
| الطاقة النموذجية | PTYP | VCI = 3.0V | - | - | 7.5 | - | mW |
| وضع النوم العميق | PSTPY | VCI = 3.0V | - | - | 0.003 | - | mW |
| تيار تشغيل نموذجي | Iopr_VCI | VCI = 3.0V | - | - | 2.5 | - | mA |
| وقت تحديث الصورة | - | 25 oC | - | - | 22 | - | ثاني |
|
حاله وضع النوم |
Islp_VCI |
DC/DC مغلق لا توجد ساعة لا يوجد تحميل مدخل بيانات رام |
- |
- |
20 |
يو إيه |
|
|
حالي وضع النوم العميق |
Idslp_VCI |
DC/DC مغلق لا توجد ساعة لا توجد عبء مدخل بيانات الـ رام غير محتفظة |
- |
- |
1 |
5 |
يو إيه |

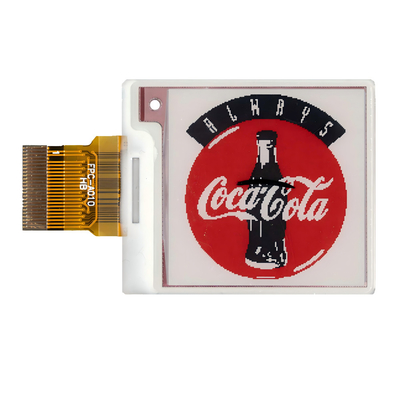

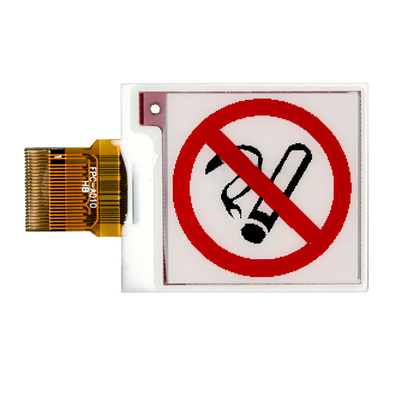

صورة المنتج
