تفاصيل المنتج:
|
| المنتج: | شاشة عرض للورق الإلكتروني مقاس 1.54 بوصة | القرار: | دقة 200 × 200 نقطة |
|---|---|---|---|
| وضع العرض: | المصفوفة النشطة | عنصر السائق: | مصفوفة نشطة لـ Si TFT |
| عرض اللون: | الأسود والأبيض والأحمر | بصريات: | كل زوايا الرؤية |
| مخطط خافت.: | 31.8 (ارتفاع) × 37.32 (رأسي) × 1.0 (عمق) (مم) | المنطقة النشطة: | 27 ((H) × 27 ((V) (ملم) |
| مساحة وحدة الصورة: | 140 × 140 (188 نقطة في البوصة) أم | الرقم السري: | 24 دبابيس |
| واجهة: | SPI | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 200*200 شاشة حبر إلكتروني,1.5 بوصة عرض الورق الإلكتروني,العلامة المربعة على الرف العلامة الإلكترونية,1.5 Inch E-Paper Display,Square Shelf Label E-Ink Display |
||
** تحميل ورقة البيانات **
SFEPD154QXBWR-7237AN مواصفات.pdf
قائمة المنتجات القياسية EPD.pdf
قم بتحويل تجربة العرض الخاصة بك مع شاشة الحبر الإلكتروني الورقية 1.54 بوصة!
هل تبحث عن حل مبتكر لتسمية الأرفف وتسمية الأسعار؟ لا تبحث بعد الآن! نحن متحمسون لتقديم لدينا في المخزون SPI 1.5 بوصة E-Ink E-Paper العرض مع وضوح 200x200 دقة مصممة خصيصا لبيئات التجزئة الحديثة.
الخصائص الرئيسية:
استهلاك طاقة منخفض للغاية:باستخدام تكنولوجيا الحبر الإلكتروني، تستهلك الشاشة طاقة ضئيلة، مما يجعلها مثالية للاستخدام الطويل الأجل دون تغيير البطارية بشكل متكرر.
رؤية عالية:يعطي الشاشة 1.5 بوصة تباين عال وقراءة ممتازة في ظروف الإضاءة المختلفة، مما يضمن أن الملصقات الخاصة بك تبرز.
تطبيقات متعددة الأبعاد:مثالية لتسميات الرف، وعلامات الأسعار، وعروض معلومات المنتج، والرسائل الترويجية، يمكن دمج هذه الشاشة الورقية الإلكترونية بسهولة في أنظمتك الحالية.
التصميم الأنيق والمقرب:عامل شكله الرقيق والمدمج مثالية لمجموعة متنوعة من إعدادات التجزئة، وتعزيز التسويق المرئي الخاص بك دون أن تأخذ مساحة كبيرة.
سهلة التحديث:مع دعم واجهة SPI، يمكنك تحديث شاشات العرض الخاصة بك بسرعة وبدون جهد حسب الحاجة، وضمان أن المعلومات الخاصة بك هي دائما الحالية.
متينة وطويلة الأمد:بنيت لتحمل صعوبات بيئة التجزئة المزدحمة، شاشة الورق الإلكتروني لدينا تحافظ على جودتها وأدائها مع مرور الوقت.
لماذا تختار تكنولوجيا الحبر الإلكتروني؟
توفر شاشات الحبر الإلكتروني تجربة قراءة شبيهة بالورق مع القدرة على الحفاظ على الصورة دون طاقة، مما يجعلها خيارًا صديقًا للبيئة يتماشى مع أهداف الاستدامة.
مثالي للشركات من جميع الأحجام
سواء كنت متجراً صغيراً، أو سلسلة تجارية كبيرة، أو أي شيء بينهما، توفر شاشات الحبر الإلكتروني لدينا حلاً حديثاً لإشراك العملاء وزيادة المبيعات.
احصل على مالك اليوم
لا تفوتوا الفرصة لتعزيز عرض منتجاتكم مع العرض الإلكتروني للورق الإلكتروني المكون من الحبر الإلكتروني SPI 1.5 بوصة الموجود في المخزون. اتصل بنا الآن لمعرفة المزيد ووضع طلبك!
المعلومات الميكانيكية
| المعلم | المواصفات | الوحدة | ملاحظة |
| حجم الشاشة | 1.54 | بوصة | |
| دقة العرض | 200 ((H) × 200 ((V) | بيكسل | دبي:188 |
| المنطقة النشطة | 27.0 ((H) × 27.0 ((V) | ملم | |
| مساحة البكسل | 0. 14 × 0. 14 | ملم | |
| تكوين البكسلات | مربع | ||
| مقياس المخطط | 31.80 ((H) ×37.32 ((V) ×1.0 ((D) | ملم | |
| الوزن | 2. 18±0.5 | g |
المنتجالرسم
تعريف دبوس الواجهة
| لا، لا، لا | الاسم | إدخال/خروج | الوصف | ملاحظة |
| 1 | NC | لا تصل مع دبوس NC الأخرى | ابقوا مفتوحين | |
| 2 | ألمانيا الديمقراطية | أوه | تحكم محرك بوابة N-Channel MOSFET | |
| 3 | البحث | أنا | مدخل الحساسة الحالية لحلقة التحكم | |
| 4 | NC | لا تصل مع دبوس NC الأخرى | ابقوا مفتوحين | |
| 5 | VSH2 | ج | الجهد الإيجابي للجهد القائم من المصدر | |
|
6 |
TSCL |
أوه |
هذا الدبوس هو واجهة I2C إلى جهاز استشعار درجة الحرارة الرقمي المقاومة الخارجية مطلوبة عند الاتصال بـ I2C slave عندما لا تستخدم: مفتوح |
|
|
7 |
الهيئة التنظيمية |
إدخال/خروج |
هذا الدبوس هو واجهة I2C إلى جهاز استشعار درجة الحرارة الرقمي المقاومة الخارجية مطلوبة عند الاتصال بـ I2C slave عندما لا تستخدم: مفتوح |
|
| 8 | BS1 | أنا | دبوس تحديد واجهة الحافلة | الملاحظة 5-5 |
| 9 | مشغولة | أوه | الدبوس الخارجي للحالة المزدحمة | الملاحظة 5-4 |
| 10 | RES# | أنا | أعد إدخال الإشارة | الملاحظة 5-3 |
| 11 | D/C# | أنا | البيانات / دبوس التحكم | الملاحظة 5-2 |
| 12 | (سي إس) | أنا | الشريحة تحديد دبوس الإدخال | الملاحظة 5-1 |
| 13 | الـ SCL | أنا | دبوس الساعة المتسلسلة (SPI) | |
| 14 | الـ SDA | أنا | دبوس البيانات المتسلسلة (SPI) | |
| 15 | VDDIO | (ب) | إمدادات الطاقة للدبابيس المنطقية الواجهة يجب أن تكون متصلة مع VCI | |
| 16 | مؤسسات رأس المال | (ب) | إمدادات الطاقة للشريحة | |
| 17 | الـ VSS | (ب) | الأرض | |
|
18 |
VDD |
ج |
يمكن تنظيم VDD من الداخل من VCI. يجب توصيل مكثف بين VDD و VSS | |
| 19 | VPP | (ب) | إمدادات الطاقة لبرمجة OTP | |
| 20 | VSH1 | ج | الجهد الإيجابي للجهد القائم من المصدر | |
| 21 | VGH | ج | تشغيل البوابة الإيجابي | |
| 22 | VSL | ج | الجهد التشغيلي السلبي | |
| 23 | VGL | ج | تشغيل البوابة سلبي | |
| 24 | VCOM | ج | الجهد القيادي VCOM |
القيمة القصوى المطلقة
| المعلم | الرمز | التصنيف | الوحدة |
| الجهد المنطقي | مؤسسات رأس المال | -0.5 إلى +60 | V |
| التوتر المدخل المنطقي | رقم السيارة | -0.5 إلى VCI +0.5 | V |
| المنطق الجهد الخارجي | VOUT | -0.5 إلى VCI +0.5 | V |
| نطاق درجة حرارة التشغيل | (TOPR) | 0 إلى +40 | oC |
| نطاق درجة حرارة التخزين | TSTG | -25 إلى +70 | oC |
| درجة حرارة التخزين المثلى | TSTGo | 23±2 | oC |
| رطوبة التخزين المثلى | HSTGo | 55±10 | %RH |
خصائص لوحة التيار المباشر
| المعلم | الرمز | الشروط | تطبيق | دقيقة. | -أجل. | ماكس | الوحدات |
| أرضية واحدة | الـ VSS | - | - | 0 | - | V | |
| الجهد المنطقي | مؤسسات رأس المال | - | مؤسسات رأس المال | 2.2 | 3.0 | 3.7 | V |
| الجهد المنطقي للقلب | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| الجهد المدخل عالي المستوى | فيروس نقص المناعة | - | - | 0.8 VCI | - | - | V |
| الجهد المدخل منخفض المستوى | VIL | - | - | - | - | 0.2 VCI | V |
| الجهد الخارجي عالي المستوى | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| الجهد الخارجي منخفض المستوى | VOL | IOL = 100uA | - | - | - | 0. 1 VCI | V |
| الطاقة النموذجية | PTYP | VCI = 3.0V | - | - | 7.5 | - | mW |
| وضع النوم العميق | PSTPY | VCI = 3.0V | - | - | 0.003 | - | mW |
| تيار تشغيل نموذجي | Iopr_VCI | VCI = 3.0V | - | - | 2.5 | - | mA |
| وقت تحديث الصورة | - | 25 oC | - | - | 22 | - | ثاني |
|
حاله وضع النوم |
Islp_VCI |
DC/DC مغلق لا توجد ساعة لا يوجد تحميل مدخل بيانات رام |
- |
- |
20 |
يو إيه |
|
|
حالي وضع النوم العميق |
Idslp_VCI |
DC/DC مغلق لا توجد ساعة لا توجد عبء مدخل بيانات الـ رام غير محتفظة |
- |
- |
1 |
5 |
يو إيه |
اختبار الموثوقية
| لا | عناصر الاختبار | حالة الاختبار |
|
1 |
تخزين في درجة حرارة منخفضة |
T = -25°C، 240 ساعة الاختبار بالنمط الأبيض |
|
2 |
تخزين في درجة حرارة عالية | T=60oC، RH=35%، 240h اختبار في نمط أبيض |
|
3 |
العملية في درجات الحرارة العالية | T=40 درجة مئوية، RH=35٪، 240 ساعة |
|
4 |
عملية درجة حرارة منخفضة | 0 درجة حرارة ، 240 ساعة |
|
5 |
درجة حرارة عالية عملية الرطوبة العالية |
T=40 درجة مئوية، RH=80٪، 240 ساعة |
|
6 |
درجة حرارة عالية تخزين الرطوبة العالية |
T=50oC ،RH=90٪ ، 240h اختبار في نمط أبيض |
|
7 |
دورة الحرارة | 1 دورة:[-25oC 30min] → [+60oC 30min] : 50 دورة اختبار في نمط أبيض |
|
8 |
التعرض للأشعة فوق البنفسجية | 765W/m2 لمدة 168 ساعة،40 درجة مئوية اختبار في نمط أبيض |
|
9 |
بندقية ESD |
الهواء +/-15KV؛ الاتصال +/-8KV (اختبار غلاف المنتج النهائي، وليس العرض فقط) الهواء +/-8KV؛ الاتصال +/-6KV (عرض EPD العاري ، لا يشمل منطقة IC و FPC) الهواء + / -4KV؛ الاتصال + / -2KV (عرض EPD عارية، بما في ذلك منطقة IC و FPC) |

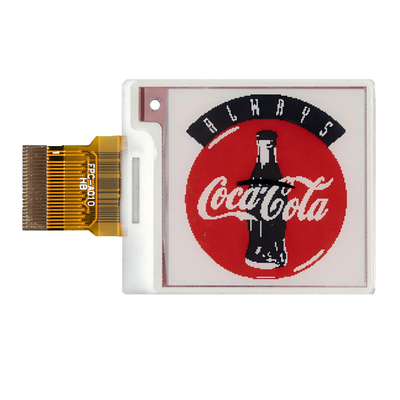

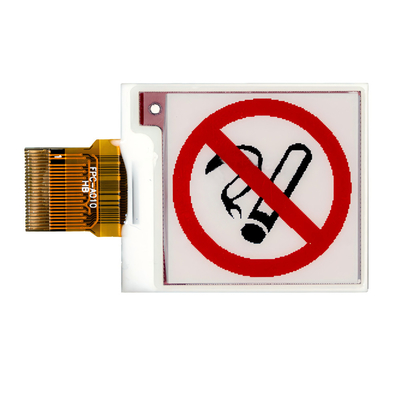

صورة المنتج
المرافق والشهادات
كلمة رئيسية للبحث:EPD 1.5 بوصة، 1.54 بوصة شاشة حبر إلكتروني، شاشة ESL 1.5 بوصة، Epaper 1.5 بوصة، E- بوصة 1.5 "
