تفاصيل المنتج:
|
| المنتج: | 2.4 بوصة TN TFT LCD | القرار: | 240*320 بكسل |
|---|---|---|---|
| شاشة لمسة: | بدون | اتجاه الرؤية: | 12 ح |
| واجهة: | SPI | الرقم السري: | 10 دبابيس |
| الاتصال: | توصيل في | إضاءة السطح: | 400 شمعة/م2 (قابلة للتخصيص) |
| سائق IC: | ST7789V، ILI9341 اختياري | عمر LED: | 40000 ساعة |
| درجة الحرارة التشغيل.: | -20 درجة مئوية إلى +70 درجة مئوية | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | وحدة عرض شاشة LCD لمواجهة SPI,وحدة عرض LCD 240×320,2وحدة عرض LCD بقيمة 4 بوصات,240×320 LCD Display Module,2.4inch LCD Display Module |
||
التكلفة المنخفضة 2.4 بوصة QVGA TFT LCD مقدمة المنتج
تقنية Saef متخصصة في إنتاج شاشات العرض TFT وشاشات اللمس. يمكننا أيضًا توفير خدمات مخصصة وفقًا لمتطلبات العملاء. بسبب الإنتاج على نطاق واسع من 2.شاشات LCD 4 "TFT، حققت شركتنا سيطرة جيدة وتحسين تكاليف المنتجات ، مما أدى إلى كفاءة عالية للغاية من حيث التكلفة. وبالتالي ، فإن المزيد من المستخدمين سيختارون SAEF كشريك طويل الأجل.
2شاشة TFT مقاس 4 بوصات SFTO240JY-7182AN بدقة 240 × 320 بكسل توفر عرض صورة واضح. وIC السائق هي ST7789V وتدعم واجهات متعددة وعمق اللون العالي (262K لون).هذا النموذج لديه واجهة SPI ويمكن أن تصل إلى سطوع 400cd / m 2، تتكيف مع ظروف الإضاءة المختلفة. يمكن أن يعمل المنتج بين -20 °C و 70 °C ويتكيف مع ظروف بيئية مختلفة. يمكن تخزينها بين -30 °C و 80 °C ،ضمان عدم تأثير التخزين طويل الأجل على أدائهايتم استخدام شاشة QVGA TFT البالغة 2.4 بوصة هذه على نطاق واسع في مجالات مختلفة مثل المعدات الطبية والتحكم الصناعي والمنازل الذكية وملاحة السيارات.ضوءها العالي (حتى 1000 نيت) والتباين يجعلها لا تزال مرئية بوضوح في الهواء الطلق أو في ضوء الشمس المباشرتكلفة منخفضة هي ميزة رئيسية من 2.4 بوصة TFT 240 * 320 نقطة مصفوفة المنتج SFTO240JY-7182AN، مما يجعلها خيار مثالي للمشاريع ذات الميزانيات المحدودة ولكن تتطلب أداء شاشة جيدة.

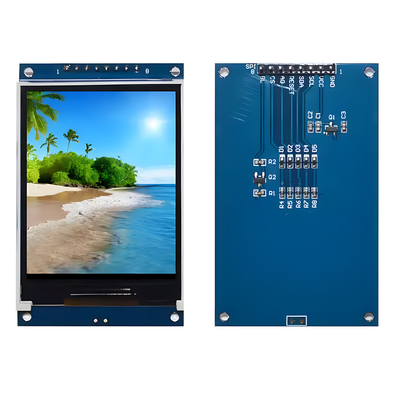

بالنسبة للمطورين ، فإن دعم برامج التشغيل لشاشات العرض ومكتبات التطوير مهم بنفس القدر.SFTM240JY-7182AN(مع PCB) تدعم مكتبات التطوير مثل مكتبة GFX لـ Arduino ، مما يوفر أداءً فعالًا للعرض وعمليات التطوير المبسطة.
الخصائص
| البند | المواصفات | الوحدة |
| رقم الطراز |
SFTO240JY-7182AN |
/ |
| وضع العرض | عادةً أسود، قابل للإنتقال | / |
| اتجاه الرؤية | الساعة الثانية عشر | / |
| الألوان | 262K | / |
| محرك القيادة | ST7789 | / |
| نوع الواجهة | 4 خط SPI | / |
| المخطط الأبعاد | 42.72 ((W) × 59.46 ((H) × 2.34 ((T) |
ملم |
| المنطقة النشطة | 36.72 ((W) × 48.96 ((H) |
ملم |
| القرار | 240 روبل ((ه) × 320 ((ف)) | البكسلات |
| مساحة البكسل | 0.153 ((W) × 0.153 ((H) |
ملم |
رسم المخطط
وصف دبوس الواجهة
|
لا |
الرمز | الوصف |
| 1 | الـ GND | الأرض |
| 2 | إعادة تعيين | إعادة تعيين دبوس LCM |
| 3 | الـ SCL | دبوس الساعة المتسلسلة |
|
4 |
RS |
سجل حدد الدبوس RS= 1 : عرض البيانات. رس= ٠ ٠: بيانات القيادة |
| 5 | CS |
الشريحة تحديد دبوس ((Low) تمكين) |
| 6 | الـ SDA | إدخال البيانات المتسلسلة |
| 7 | SDO | إنتاج البيانات المتسلسلة |
| 8 | الـ VCC | إمدادات الطاقة لـ Analog ((2.8V-3.3V) |
| 9 | LED+ | مقطوعة الضوء الخلفي |
| 10 | مصباح LED | كاثود الضوء الخلفي |
الرسم البياني
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | -صفر3 | 4.6 | V |
| فولتاج إمدادات التناظرية | الـ VCC | -صفر3 | 4.6 | V |
| درجة حرارة العمل | أعلى | -20 | 70 | °C |
| درجة حرارة التخزين | Tst | -30 | 80 | °C |
| الرطوبة | RH |
... |
90٪ ((ماكس 60C) | RH |
الخصائص الكهربائية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| فولتاج إمدادات التناظرية | الـ VCC | 2.6 | 2.8 | 3.3 |
... |
| تيار المدخل | -أجل |
... |
20 |
... |
mA |
خصائص الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | 3.0 | 3.2 | 3.4 | V |
| التيار الأمامي | إذا |
... |
80 |
... |
mA |
| عمر التشغيل |
... |
... |
40000 |
... |
الساعات |

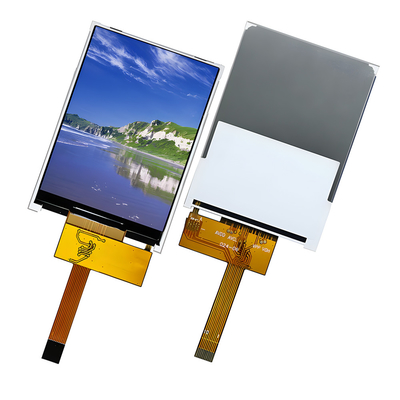

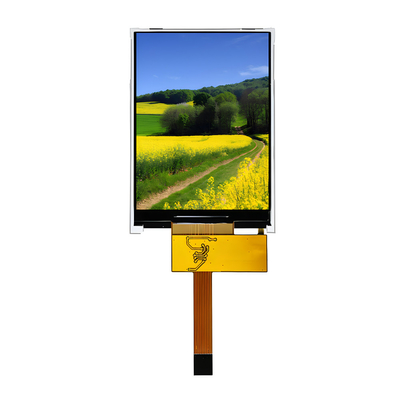

صورة المنتج
المرافق والشهادات
