تفاصيل المنتج:
|
| المنتج: | شاشة TFT LCD مقاس 3.5 بوصة | شاشة لمسة: | لوحة لمسة مقاومة (اختياري) |
|---|---|---|---|
| القرار: | 320 × 240 | أبعاد الغطاء الزجاجي: | قابلة للتخصيص |
| اتجاه الرؤية: | 12:00 | واجهة: | RGB (قابل للتخصيص) |
| الرقم السري: | 45 دبابيس (قابلة للتخصيص) | الاتصال: | التوصيل (قابل للتخصيص) |
| إضاءة السطح: | 350 شمعة/م2 (نيت) (قابلة للتخصيص) | عمر LED: | 40000 ساعة |
| إبراز: | شاشة RGB 3.5 بوصة TFT LCD,شاشة QVGA 3.5 بوصة TFT LCD,منظر طبيعي 320x240 TFT LCD |
||
** تحميل ورقة البيانات **
SF-TC350M-9268A1-T مواصفات.pdf
SF-TC350M-9268A1-N المواصفات.pdf
3.5 بوصة شاشة TFT LCD 320x240 QVGAنوع المناظر الطبيعيةمع واجهة RGB TFT LCD Module
Saef Tech SF-TC350M-9268A1-T هي وحدة TFT-LCD بحجم قطري 3.5 بوصة بدقة QVGA 320x240 بكسل. تم بناء هذه الوحدة مع HX8238D IC.يتضمن وظائف وحدة التحكم والسائق IC، يدعم واجهة RGB ، وتتراوح فولت الطاقة (Vdd) من 2.5V إلى 3.3V. تمتلك هذه الوحدة لوحة سطحية مضادة للوهج ، اتجاه عرض الساعة 6 ونسبة الشكل 4:3.
وحدة SF-TC350M-9268A1-T TFT-LCD هي وضع المناظر الطبيعية مع سطوع 350 نط. كما تتوفر الوحدة لشاشة لمس مقاومة وشاشة لمس سعة مشروعة اختياري.SF-TC350M-9268A1-T يمكن أن تعمل في درجات حرارة من -20 °C إلى +70 °Cتتراوح درجات حرارة تخزينها من -30°C إلى +80°C.
الأسئلة الشائعة
1كيف يمكنني وضع طلب؟
الرجاء تقديم تفاصيل متطلباتك بوضوح ممكن حتى نتمكن من إرسال العرض لك في المرة الأولى
للتصميم أو لمزيد من المناقشة، فمن الأفضل أن تتصل بنا عن طريق البريد الإلكتروني / الهاتف لمزيد من اقتراح حل LCD واضح ودقيق بالنسبة لك. .
2أي نوع من العروض نقدمها؟
لدينا وحدة عرض LCD ملونة TFT و وحدة LCD أحادية اللون و وحدة OLED و وحدة LCD مع الإطار الرقمي و جهاز Android Tablet ، إلخالتطبيقات الصناعية والتجارية.
كما ندعم الحلول القياسية وحلول التصميم المخصصة.
لدينا منتجات جاهزة ومصممة لتزويد العملاء بحلول من محطة واحدة
3ماذا عن الضمان ؟
لدينا ضمان لمدة سنة، وكل العيوب يمكن إرجاعها واستبدالها.
4ما هي شروط التسليم؟
نحن نقبل EXW، FOB، FCA، الخ. يمكنك اختيار واحد الذي هو الأكثر ملاءمة أو فعالة من حيث التكلفة بالنسبة لك.
| المنتج: | 3شاشة LCD TFT بطول 5 بوصات | شاشة لمسة: | لوحة لمسة مقاومة (اختياري) |
|---|---|---|---|
| القرار: | 320×240 | مقاس الزجاج الغطاء: | قابلة للتخصيص |
| اتجاه المشاهدة: | 12:00 | واجهة: | RGB (يمكن تخصيصها) |
| رقم الدبوس: | 45 دبوس (يمكن تخصيصها) | الاتصال: | التوصيل (يمكن تخصيصه) |
| ضوء السطح: | 350 Cd/m2 (نيت) (يمكن تخصيصها) | مدة حياة LED: | 40000 ساعة |
لماذا تختارنا
1..نحن نقدم حلول مخصصة للكاميرا
هل لدى منتجك متطلبات تطبيق خاصة، أو مواصفات كهربائية، أو مواصفات بصرية، أو ميزات لمسة، أو أبعاد ميكانيكية تتطلب شاشات عرض مخصصة؟SAEF يمكن أن تلبي متطلبات LCD المخصصة الخاصة بك.
2..الحلول الكلية لشاشة اللمس والعرض
هل أنت قلق حول تجميع الشاشة اللمسية وشاشة العرض؟يمكن لـ SAEF توفير شاشة لمسة مخصصة ومعيارية بما في ذلك حلول متعددة اللمس المقاومة والقابلية بما في ذلك خدمة الربط الجوي والبصري.
3..الالتزام بثبات الجودة
مؤهلة من قبل ISO9001: 2015 و ISO14000، تلبية RoHS، REACH وغيرها من القواعد البيئية في الأسواق العالمية. نحن نضمن الجودة من خلال التصنيع IQC،PQC وإدارة OQC،اختبار الموثوقية والشيخوخة.
4..إمدادات طويلة الأجل
في الظروف العادية، يمكن توفير المنتجات التي نوصي بها لأكثر من 5 سنوات.سنقوم بعمل خطط بديلة مسبقاً لضمان احتياجاتك الطويلة الأجل.
3.5 بوصة TFTالشاشةالرسم
تعريف الدبوس:
| البين لا | الرمز | إدخال/خروج | الوصف |
| 1 | LED-K1 | أنا | الكاثود LED |
| 2 | LED-K2 | أنا | الكاثود LED توصيل إلى LED-K1 |
| 3 | LED-A1 | أنا | الـ LED Anode |
| 4 | LED-A2 | أنا | ربط الـ LED Anode بـ LED-A1 |
| 5 ~ 7 | NC | - | لا علاقة |
| 8 | / إعادة تعيين | أنا | أعد تعيين العقدة |
| 9 | CS | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 10 | الـ SCL | أنا | إشارة ساعة SPI |
| 11 | SDI | أنا | دبوس مدخل واجهة SPI |
| 12 | B0 | أنا | إشارة البيانات الزرقاء (LSB) |
| 13~19 | B1-7 | أنا | إشارة البيانات الزرقاء |
| 20 | G0 | أنا | إشارة البيانات الخضراء ((LSB)) |
| 21 ~ 27 | G1-7 | أنا | إشارة البيانات الخضراء |
| 28 | R0 | أنا | إشارة البيانات الحمراء (LSB) |
| 29 ~ 35 | R1-7 | أنا | إشارة بيانات حمراء |
| 36 | HSYNC | أنا | إشارة مزامنة أفقية |
| 37 | VSYNC | أنا | إشارة المزامنة العمودية |
| 38 | DOTCLK | أنا | إشارة الساعة لعينة كل تاريخ |
| 39~40 | NC | - | لا علاقة |
| 41 | VDD | أنا | مصدر الطاقة +2.8 فولت |
| 42 | VDDIO | أنا | 1مصدر الطاقة:.8V~2.8V |
| 43 | يو يو | أنا | دبوس لوحة اللمس |
| 44 | XL | أنا | دبوس لوحة اللمس |
| 45 | يو دي | أنا | دبوس لوحة اللمس |
| 46 | XR | أنا | دبوس لوحة اللمس |
| 47 إلى 51 | NC | - | ليس اتصال |
| 52 | إمكاني | أنا | إدخال البيانات تمكين التحكم |
| 53~54 | الـ GND | أنا | أرضية الطاقة |

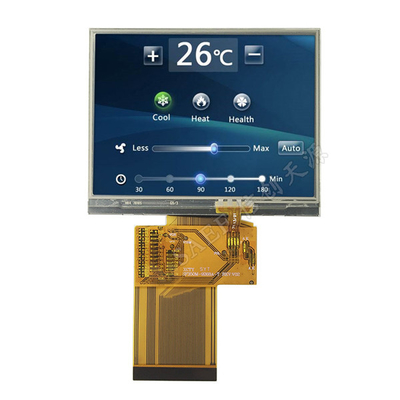

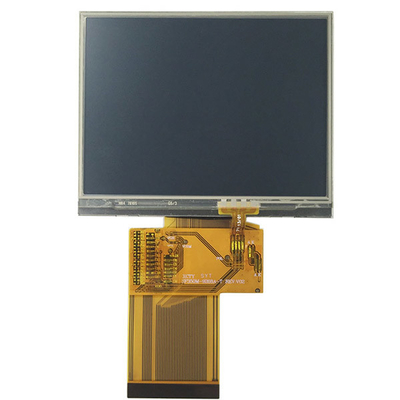

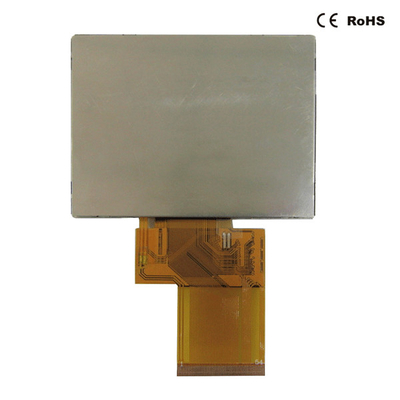

3.5 بوصة TFTالشاشة الصورة الحقيقية للمنتج
كلمة رئيسية للبحث: tft 3.5، 3.5 بوصة، 3.5 بوصة، 3.5 بوصة، 3.5 بوصة، 3 بوصات.5عرض 3.5 بوصة، عرض 3.5 بوصة، عرض 3.5 بوصة، عرض 3.5، شاشة TFT 3.5 "، شاشة TFT 3.5 بوصة، شاشة TFT 3.5 "، شاشة TFT 3.5 بوصة، شاشة TFT 3.5، شاشة TFT 3.5 بوصة، شاشة TFT 3.5 "،ILI9488، RGB 3.5 بوصة، RGB 3.5 بوصة شاشة TFT، شاشة RGB 3.5 بوصة، شاشة LCD 3.5 لندسكاب TFT، 3.5 لندسكاب TFT، 3.5 لندسكاب TFT
