تفاصيل المنتج:
|
| المنتج: | 7 بوصة TFT تعمل باللمس LCD | دقة: | 800x480 بكسل |
|---|---|---|---|
| واجهه المستخدم: | RGB 24 بت | البعد المخطط: | 164.9x100x6.8 ملم |
| شاشة لمسية: | مع شاشة تعمل باللمس مقاومة | أبعاد الغطاء الزجاجي: | قابل للتخصيص |
| عرض الاتجاه: | 06:00 | الرقم السري: | 50 دبابيس |
| اتصال: | يسد | إضاءة السطح: | 300 شمعة / م 2 (شمعة) |
| عمر الصمام: | 40000 ساعة | الالتزام: | متوافق مع REACH & RoHS |
| إبراز: | شاشة TFT LCD صغيرة مقاس 1.54 بوصة,شاشة عرض LCD TFT صغيرة CTP,شاشة عرض TFT صغيرة 320 × 320 |
||
شاشة TFT RGB LCD مقاس 7 بوصات ، شاشة عرض LCD مقاس 800 × 480 بوصة مقاس 7 بوصات
وحدة SF-TO700PY-8994A-T TFT LCD مقاس 7 بوصة قطري ، 800x480 شاشة TFT LCD ملونة كاملة معصTP (شاشة تعمل باللمس مقاوم).تدعم هذه الوحدة واجهة 24 بت RGB.SF-TO700PY-8994A-Tيبلغ حجم الوحدة النمطية 164.9x100x6.8 ملم وحجم المنطقة النشطة 153.84x85.63 ملم.إنه مدمج مع وحدة التحكم EK9716BD4 + EK73002AB2 على الوحدة ، ويتراوح جهد الإمداد المنطقي من 2.6 فولت إلى 3.3 فولت.القيمة النموذجية 2.8 فولت.
يمكن تشغيل وحدة LCD في درجات حرارة تتراوح من -20 درجة مئوية إلى +70 درجة مئوية ؛تتراوح درجات حرارة التخزين من -30 إلى + 80.SF-TO700PY-8994A-T مع300 شمعة / م 2 الإنارة.إذا كنت ترغب في تعديل الإنارة ، يرجى التواصل معنا للحصول على مزيد من الدعم الفني ، يمكننا زيادة سطوع السطح إلى 1000 شمعة.
| المنتج: | 7 بوصة TFT تعمل باللمس LCD | دقة: | 800x480 بكسل |
|---|---|---|---|
| واجهه المستخدم: | RGB 24 بت | البعد المخطط التفصيلي: | 164.9x100x6.8 ملم |
| شاشة لمسية: | مع شاشة تعمل باللمس مقاومة | أبعاد غطاء الزجاج: | قابل للتخصيص |
| عرض الاتجاه: | 06:00 | الرقم السري: | 50 دبابيس |
| اتصال: | يسد | إنارة السطح: | 300 شمعة / م 2 (شمعة) |
| عمر LED: | 40.000 ساعة | الالتزام: | متوافق مع REACH & RoHS |
تعريف دبوس
Pin1-2 ، ضوء LED خلفي LEDA (الأنود)
Pin3-4 ، مصباح LED خلفي LEDK (كاثود)
Pin5 ، أرضي GND
Pin6 ، VCOM الجهد المشترك (NC)
Pin7 ، إمداد طاقة رقمي DVDD
Pin8 ، حدد وضع DE / SYNC.عادة سحب عالية.(وضع H: DE. L: وضع HS / VS)
Pin9 ، بيانات DEN تمكين الإشارة
Pin10 ، إشارة التزامن الرأسي VSYNC
Pin11 ، إشارة التزامن الأفقية HSYNC
Pin12 ~ Pin19 ، B7-B0 Blue Data bus
Pin20 ~ Pin27 ، G7-G0 Green Data bus
Pin28 ~ Pin35 ، R7-R0 Red Data bus
Pin36 ، أرض GND
Pin37 ، إشارة ساعة DOTCLK نقطة
Pin38 ، أرض GND
Pin39 ، SHLR يسار / يمين دبوس التحكم في العرض.طبيعي سحب عالية
Pin40 ، UPDN أعلى / أسفل دبوس التحكم في العرض.سحب طبيعي منخفض
Pin41 ، قوة إيجابية VGH لشاشة TFT
Pin42 ، VGL Negative Power لـ TFT
Pin43 ، AVDD جهد الإمداد التناظري
Pin44 ، إعادة تعيين إشارة NRESET
Pin45 ، NC لا يوجد اتصال
Pin46 ، VCOM الجهد المشترك (NC)
دبوس 47 ، دبوس التحكم في وظيفة التردد.سحب طبيعي منخفض.H: تمكين وظيفة التردد ، دقة 6 بت.L: تعطيل وظيفة التردد ، دقة 8 بت
Pin48 ، أرضي أرضي
Pin49 ~ Pin50 ، NC لا يوجد اتصال

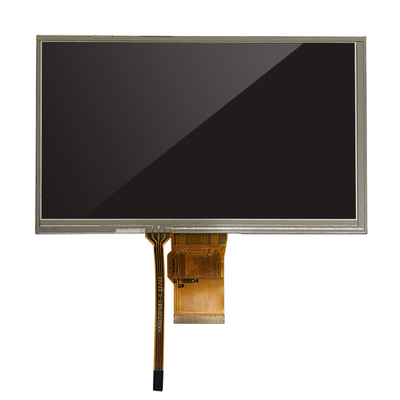

شاشة TFT RGB LCD مقاس 7 بوصات ، شاشة عرض LCD مقاس 800 × 480 ، مقاس 7 بوصات

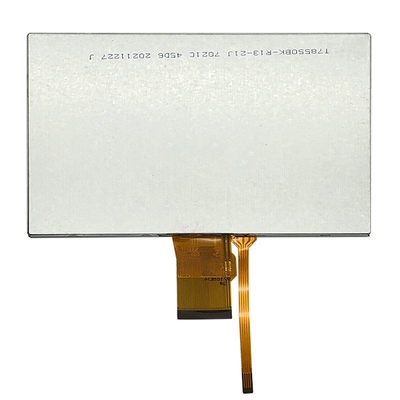

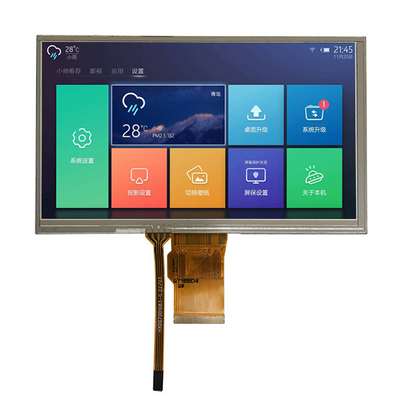

شاشة TFT RGB LCD مقاس 7 بوصات ، شاشة عرض LCD مقاس 800 × 480 ، صورة المنتج الحقيقي مقاس 7 بوصات
الكلمات الرئيسية: شاشة TFT 7 "، شاشة TFT 7 بوصة ، شاشة TFT LCD مقاس 7 بوصات ، شاشة TFT LCD 7 بوصة ، شاشة TFT LCD 7 ، شاشة 7 tft ، شاشة TFT مقاس 7 بوصات ، شاشة TFT مقاس 7 بوصات ، شاشة TFT مقاس 7 بوصات ، شاشة TFT مقاس 7 بوصات ، 7 بوصات شاشة TFT LCD ، شاشة TFT تعمل باللمس مقاس 7 بوصات ، شاشة LCD تعمل باللمس مقاس 7 بوصات ، شاشة TFT مقاس 7 بوصات مع CTP ، شاشة لمس CTP مقاس 7 بوصات ، شاشة LCD تعمل باللمس مقاس 7 بوصات TFT CTP.شاشة RTP LCD مقاس 7 بوصات ، و RGB 7 بوصات ، و RGB TFT 7 بوصات
