تفاصيل المنتج:
|
| المنتج: | شاشة EPD SPI مقاس 1.54 بوصة | القرار: | دقة 152×152 نقطة |
|---|---|---|---|
| الرقم السري: | 8 دبابيس | واجهة: | SPI |
| عنصر السائق: | مصفوفة نشطة لـ Si TFT | وضع العرض: | صباحا EPD |
| عرض اللون: | أسود + أبيض | بصريات: | كل زوايا الرؤية |
| الـ (بي سي بي) ضئيل: | 32 ((H) × 50 ((V) × 2.2 ((D) مم | المنطقة النشطة: | 27.512 ((H) x 27.512 ((V) mm |
| مساحة وحدة الصورة: | 181 × 181 (188 نقطة في البوصة) | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 152x152 نقطة E-حبر العرض,1شاشة بريد إلكتروني من ورق 54 بوصة,1شاشة حبر إلكتروني بطول 5 بوصات,1.54" E-Paper Display,1.5 Inch E-Ink Display |
||
واجهة SPI EPD 1.54 بوصة مقدمة المنتج
SFEPM154ZYBW-7174AN هو شاشة تشغيل الكهربائية المصفوفة النشطة مع واجهة SPI.وحدة عرض الحبر الإلكتروني 54 بوصة لديها مساحة فعالة من 152 × 152 بكسل ويمكن عرض الصور مع قدرة 1 بت الأسود والأبيضهذه الوحدة هي شاشة كهربائية مدفوعة بـ TFT ، وتشمل الدائرة المتكاملة محرك بوابة ، محرك مصدر ، واجهة MCU ، وحدة تحكم توقيت ، ومذبذب ، وما إلى ذلك DC-DC ، SRAM ، LUT ، VCOM.يمكن استخدام هذه الوحدة للأجهزة الإلكترونية المحمولة، مثل أنظمة وضع علامات إلكترونية على الرف (ESL).
الخصائص
المواصفات الميكانيكية
| المعلم | المواصفات | الوحدة | ملاحظة |
| حجم الشاشة | 1.54 | بوصة | |
| دقة العرض | 152 ((H) × 152 ((V) | بيكسل | دبي:140 |
| المنطقة النشطة | 27.512 × 27.512 | ملم | |
| مساحة البكسل | 0. 181 × 0. 181 | ملم | |
| تكوين البكسلات | مربع | ||
| مقياس المخطط | 32.0 ((H) × 50.00 ((V) × 2.5 (D) | ملم |
واجهة SPI EPD 1.54 بوصة رسم المنتج
تعيين دبوس المدخل / المخرج
| لا... | الاسم | إدخال/خروج | الوصف |
| 1 | الـ GND | (ب) | الأرض |
| 2 | الـ VCC | (ب) | إمدادات الطاقة للشريحة |
| 3 | الـ SCL | أنا | دبوس الساعة المتسلسلة (SPI) |
| 4 | الـ SDA | إدخال/خروج | دبوس البيانات المتسلسلة (SPI) |
| 5 | RES# | أنا | أعد إدخال الإشارة |
| 6 | العاصمة | أنا | البيانات / دبوس التحكم |
| 7 | CS | أنا | الشريحة تحديد دبوس الإدخال |
| 8 | مشغولة | أوه | الدبوس الخارجي للحالة المزدحمة |
المواصفات البصرية
يتم إجراء القياسات مع وجود الإضاءة تحت زاوية 45 درجة ، والاكتشاف عمودي ما لم يتم تحديد خلاف ذلك.
| الرمز | المعلم | الشروط | دقيقة | -أجل. | ماكس | الوحدات | الملاحظات |
| R | الانعكاس الأبيض | الأبيض | 30 | 35 | - | % | 8-1 |
| CR | نسبة التباين | في الداخل | 8:1 | - | 8-2 | ||
| GN | المستوى الرمادي | - | DS+(WS-DS) *n(m-1) | 8-3 | |||
| T تحديث | وقت تحديث الصورة | عند 25 درجة مئوية | 22 | - | ثاني | ||
| الحياة | فوق | مليون مرة أو خمس سنوات |
ملاحظات:
مقياس الضوء، مقياس الطيف
8-2 CR = انعكاس السطح مع كل البيكسل الأبيض / انعكاس السطح مع كل البيكسل الأسود.
8-3. دولة بيضاء، دولة مظلمة
خصائص لوحة التيار المباشر
| المعلم | الرمز | الشروط | الدبوس المعمول به | دقيقة. | -أجل. | ماكس | الوحدة |
| أرضية واحدة | الـ VSS | - | - | 0 | - | V | |
| الجهد المنطقي | الـ VCC | - | الـ VCC | 2.2 | 3.0 | 3.7 | V |
| وقت تحديث الصورة | - | 25 oC | - | - | 3 | - | ثاني |
|
حاله وضع النوم |
Islp_VCI |
DC/DC مغلق لا توجد ساعة لا توجد عبء مدخل الاحتفاظ ببيانات رام |
- |
- |
25 |
- |
يو إيه |
|
حالي وضع النوم العميق |
Idslp_VCI |
DC/DC مغلق لا توجد ساعة لا توجد عبء مدخل بيانات الـ رام غير محتفظة |
- |
- |
3 |
5 |
يو إيه |

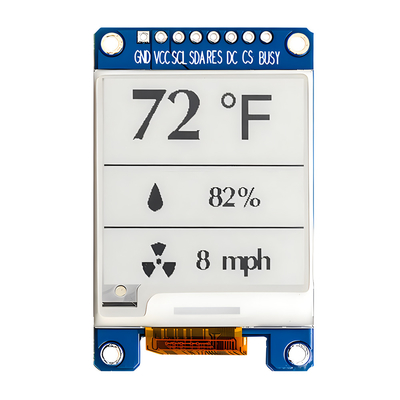

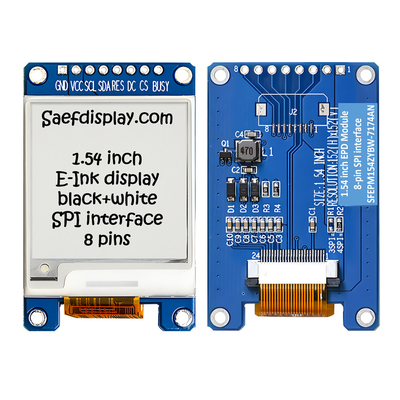

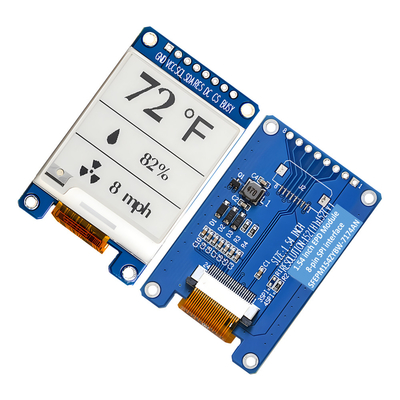

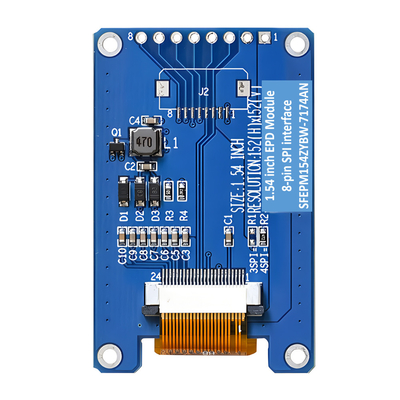

واجهة SPI EPD 1.54 بوصة صورة المنتج
