تفاصيل المنتج:
|
| المنتج: | 9 بوصة RTP TFT | القرار: | 800 لون أحمر وأخضر وأسود × 480 |
|---|---|---|---|
| شاشة لمسة: | RTP | واجهة: | RGB |
| إضاءة السطح: | 400 شمعة/م2 (نيت) | اتجاه الرؤية: | 6 ح |
| الرقم السري: | 50 دبوس | مخطط خافت.: | 211.1 (عرض) × 126.5 (ارتفاع) × 7.3 (عمق) (مم) |
| المنطقة النشطة: | 201.8 (H) × 114.5 ((V) (ملم) | معالجة السطح: | طلاء صلب (3H) |
| إظهار الألوان: | 16.7 م | الاتصال: | ZIF |
| درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة | درجة حرارة التخزين: | -30 إلى + 80 ℃ |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | وحدة TFT 9 بوصة,وحدة TFT 50Pin,وحدة TFT من الدرجة الصناعية,50Pin Interface TFT Module,Industrial Grade TFT Module |
||

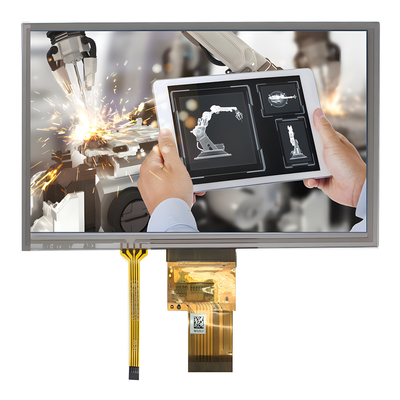

الصناعية / الطبية الدرجة 9 بوصة TFT مع RTP مقدمة المنتج
تكنولوجيا SAEF SFTO900SH-7170A4T هي شاشة لمسة LCD ذات 9 بوصات صناعية / طبية بدقة 1280 × 800 بكسل. نطاق الجهد من VDD هو 3V إلى 3.6V.ضوء SFTO900SH-7170A4T هو 400cd / m2يتم استخدامه على نطاق واسع في الأدوات والمقاييس، وأجهزة GPS، ومحطات POS، وقراء النقد، والماسحات الضوئية، والأتمتة المنزلية، ومكالمات المؤتمرات، والمحللات، والأجهزة المنزلية، والأتمتة المنزلية،وأنظمة الأمن.
يمكن لهذا الشاشة TFT الصناعية ذات الجودة 9 بوصات أن تعمل في درجات حرارة تتراوح من -20 °C إلى +70 °C ، مع نطاق درجة حرارة التخزين من -30 °C إلى +80 °C.هذا المنتج يأتي مع شاشة لمسة مقاومة بأبعاد 211.1 ((W) × 126.5 ((H) × 7.3 ((D) mm ، يدعم واجهة RGB 24 بت ، و 50 دبوس (اتصال زيف).
الخصائص
| البند | المواصفات |
| حجم شاشة LCD | 9.0 بوصة ((مقطوعة) |
| عنصر السائق | مصفوفة نشطة a-Si TFT |
| القرار | 800 × 3 ((RGB) × 480 |
| وضع العرض | عادةً أبيض، قابل للإنتقال |
| مسافة النقطة | 0.0825 ((W) × 0.2327 ((H) mm |
| المنطقة النشطة | 198.000 ((W) × 111.696 ((H) ملم |
| حجم الوحدة | 211.1 ((W) × 126.5 ((H) × 5.9 ((D) ملم |
| حجم الوحدة ((مع RTP) | 211.1 ((W) × 126.5 ((H) × 7.3 ((D) ملم |
| معالجة السطح | مضاد للوهج |
| ترتيب الألوان | شريط RGB |
| واجهة | RGB |
| توجيه العرض ((تحويل الرمادي) | الساعة السادسة |
| استهلاك طاقة الضوء الخلفي | 2.046W ((نوع)) |
| استهلاك الطاقة في اللوحة | 0.360W ((نوع)) |
| الوزن | TBD |

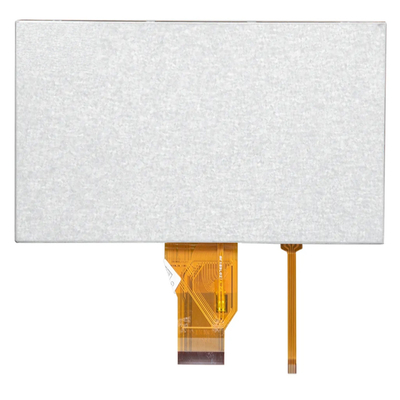

الصناعية / الطبية الدرجة 9 بوصة TFT مع RTP رسم المنتج
الدرجات القصوى المطلقة
|
البند |
الرمز |
القيم |
الوحدة |
ملاحظة |
|
| دقيقة. | (ماكس) | ||||
|
الجهد الكهربائي |
DVDD | -صفر3 | 5.0 | V | |
| AVDD | -صفر5 | 13.5 | V | ||
| VGH | 13.0 | 19.0 | V | ||
| VGL | - اثنا عشر0 | - اثنان.0 | V | ||
| VGH-VGL | - | 31.0 | V | ||
|
درجة حرارة العملية درجة حرارة التخزين |
القمة | -20 | 70 | °C | |
| TST | -30 | 80 | °C | ||
| الجهد العكسي للضوء | VR | - | 1.2 | V | كل ضوء LED ملاحظة 2 |
| التيار الأمامي للضوء | إذا | - | 25 | mA | كل مصباح |
ظروف تشغيل نموذجية
(GND=AVSS=0V، ملاحظة 1)
|
البند |
الرمز |
القيم |
الوحدة |
ملاحظة |
||
| دقيقة. | -أجل. | (ماكس) | ||||
|
الجهد الكهربائي |
DVDD | 3.0 | 3.3 | 3.6 | V | الملاحظة 2 |
| AVDD | 10.2 | 10.4 | 10.6 | V | ||
| VGH | 16.3 | 17.0 | 17.7 | V | ||
| VGL | -خمسة7 | -خمسة0 | -أربعة3 | V | ||
| جهد إشارة الدخول | VCOM | 3.2 | 4.2 | 5.2 | V | الملاحظة 4 |
| الجهد العالي من منطق المدخل | فيروس نقص المناعة | 0.7 DVDD | - | DVDD | V |
الملاحظة 3 |
| الجهد المنطقي للدخول منخفض | VIL | 0 | - | 0.3 DVDD | V | |
الملاحظة 1: تأكد من وضع DVDD و VGL على الشاشة LCD أولاً ، ثم وضع VGH.
الملاحظة 2: يجب أن يتطابق إعداد DVDD مع فولتاج إخراج الإشارات (راجع الملاحظة 3) من لوحة نظام العميل.
الملاحظة 3: DCLK,HS,VS,RESET,U/D,L/R,DE,R0~R7,G0~G7,B0~B7,MODE,DITHB.
الملاحظة 4: VCOM النموذجية هي قيمة مرجعية فقط ، يجب تحسينها وفقًا لكل LCM. تأكد من استخدام VR.
الاستهلاك الحالي
(GND=AVSS=0V)
|
البند |
الرمز |
القيم |
الوحدة |
ملاحظة |
||
| دقيقة. | -أجل. | (ماكس) | ||||
|
التيار الحالي للسائق |
IGH | - | 0.3 | 1 | mA | VGH = 17.0V |
| IGL | - | 0.3 | 1 | mA | VGL = -5.0V | |
| IDVDD | - | 5.5 | 10 | mA | VCC = 3.3 فولت | |
| الـ IAVDD | - | 32 | 50 | mA | AVDD = 10.4 فولت | |
ظروف قيادة الضوء الخلفي
|
|
الرمز |
القيم |
الوحدة |
ملاحظة |
||
| دقيقة. | -أجل. | (ماكس) | ||||
| الجهد للضوء الخلفي LED | VL | 8.4 | 9.3 | 10.2 | V | الملاحظة 1 |
| التيار للضوء الخلفي LED | إيه إل | 198 | 220 | 242 | mA | |
| مدة حياة المصابيح | - | 40,000 | - | - | ساعة | الملاحظة 2 |
الملاحظة 1: يتم تعريف فولتاج إمداد LED بعدد LED عند Ta = 25 °C و IL = 220mA.
الملاحظة 2: يتم تعريف عمر LED كحد من انخفاض سطوع الوحدة إلى 50٪ من الوضوح الأصلي عند Ta = 25 ° C و IL = 220mA. يمكن أن يتم تقليل عمر LED إذا
إن إلهام التشغيل أقل من 220 mA.
الخصائص البصرية
|
البند |
الرمز |
الحالة |
القيم |
الوحدة |
||
| دقيقة. | -أجل. | (ماكس) | ||||
|
زاوية الرؤية (CR≥ 10) |
θL | Φ=180° ((9 ساعة) | 60 | 70 | - |
درجة |
| θR | Φ=0° ((3 ساعة) | 60 | 70 | - | ||
| θT | Φ=90° ((12 ساعة) | 40 | 50 | - | ||
| θB | Φ=270° ((6 ساعة) | 60 | 70 | - | ||
|
وقت الاستجابة |
طن |
الطبيعي θ=Φ=0° |
- | 10 | 20 | ميسيك |
| (توف) | - | 15 | 30 | ميسيك | ||
| نسبة التباين | CR | 400 | 500 | - | - | |
|
اللون |
WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 |
- |
||
| الضوء | (ل) |
- |
450 |
- |
cd/m2 | |
| الضوء ((مع RTP) | (ل) | - | 400 |
- |
cd/m2 | |
| توحيد الضوء | يو يو | 70 | 75 |
- |
% | |
تعريف الدبوس
| لا، لا، لا | الرمز | إدخال / خروج | الوظيفة |
| 1 | VLED | - | طاقة الإضاءة الخلفية LED |
| 2 | VLED | - | طاقة الإضاءة الخلفية LED |
| 3 | GLED | - | الأرضية للضوء الخلفي LED |
| 4 | GLED | - | الأرضية للضوء الخلفي LED |
| 5 | الـ GND | (ب) | أرضية الطاقة |
| 6 | VCOM | أنا | الجهد المشترك |
| 7 | DVDD | (ب) | طاقة الدوائر الرقمية |
| 8 | الوضع | أنا | تحديد وضع DE/SYNC |
| 9 | DE | أنا | إدخال البيانات |
| 10 | VS | أنا | مدخل مزامنة عمودية |
| 11 | HS | أنا | مدخل مزامنة أفقية |
| 12 - 19 | B7 - B0 | أنا | البيانات الزرقاء ((MSB) |
| 20 - 27 | G7 - G0 | أنا | البيانات الخضراء ((MSB) |
| 28 - 35 | R7 | أنا | البيانات الحمراء ((MSB) |
| 36 | الـ GND | (ب) | أرضية الطاقة |
| 37 | DCLK | أنا | ساعة عينة |
| 38 | الـ GND | (ب) | أرضية الطاقة |
| 39 | ال/ر | أنا | اختيار اليسار / اليمين |
| 40 | U/D | أنا | تحديد الصعود والهبوط |
| 41 | VGH | (ب) | البوابة على الجهد |
| 42 | VGL | (ب) | البوابة OFF الجهد |
| 43 | AVDD | (ب) | طاقة الدوائر التناظرية |
| 44 | إعادة تعيين | أنا | دبوس إعادة ضبط عالمي. |
| 45 | NC | - | لا يوجد اتصال |
| 46 | VCOM | أنا | الجهد المشترك |
| 47 | DITHB | أنا | وظيفة التخفيف |
| 48 | الـ GND | (ب) | أرضية الطاقة |
| 49 | NC | - | لا يوجد اتصال |
| 50 | NC | - | لا يوجد اتصال |

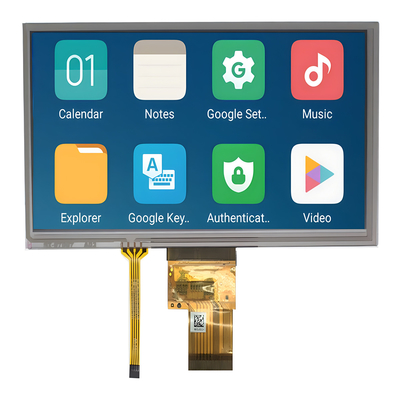

الصناعية / الطبية الدرجة 9 بوصة TFT مع RTP صورة المنتج
