تفاصيل المنتج:
|
| المنتج: | شاشة TFT LCD مقاس 2.6 بوصة | القرار: | 480X320 |
|---|---|---|---|
| اتجاه الرؤية: | IPS، جميع زوايا الرؤية | شاشة لمسة: | لوحة لمسة مقاومة (RTP) |
| سائق IC: | R61531 | الرقم السري: | 40 دبابيس |
| الاتصال: | نوع موصل FPC | إضاءة السطح: | 250 شمعة/م2 (نيت) |
| درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة | واجهة: | MCU |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة LCD TFT ذات شاشة لمس مقاومة 480 × 320,2.6 بوصة LCD TFT مسج مقاوم,واجهة MCU المقاومة الشاشة اللمسية TFT LCD,2.6 Inch Resistive Touchscreen TFT LCD,MCU Interface Resistive Touchscreen TFT LCD |
||
عن هذا البند شاشة لمسة مقاومة TFT LCD 2.6 بوصة SF-TC260A-9954A-T
الوصف
شاشة TFT LCD ذات الشاشة اللمسية المقاومة 2.6 بوصة SF-TC260A-9954A-T هي منتج عرض يستخدم على نطاق واسع في أجهزة إلكترونية مختلفة.6 بوصات SF-TC260A-9954A-T: حجم الشاشة هو 2.6 بوصة، باستخدام تكنولوجيا الشاشة اللمسية المقاومة، واجهة MCU، وضوح 480x320 بكسل، وتكنولوجيا 262K كامل اللون،تمكين الشاشة بأكملها لتوفير صور واضحة وحيةاعتماد تكنولوجيا IPS لتزويد المستخدمين بزاوية عرض واسعة ، وضمان جودة الصورة يمكن الحفاظ عليها من زوايا مختلفة.نطاق درجة حرارة العمل من هذا المنتج هو -20 ° C إلى 70 ° C، مناسبة لبيئات الاستخدام المختلفة.
رسم المخطط
وصف رقم PIN
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | يو يو | إدخال/خروج | إشارة مدخل لوحة اللمس |
| 2 | XL | إدخال/خروج | إشارة مدخل لوحة اللمس |
| 3 | يو دي | إدخال/خروج | إشارة مدخل لوحة اللمس |
| 4 | XR | إدخال/خروج | إشارة مدخل لوحة اللمس |
| 5 | الـ GND | (ب) | الأرض |
| 6 | الـ IOVCC | (ب) | إمدادات الطاقة 2.8 فولت/1.8 فولت |
| 7 | مؤسسات رأس المال | (ب) | إمدادات الطاقة2.8 فولت |
| 8 | IM0 | أنا | 8BIT/16BIT اختيار |
| 9 | الـ GND | (ب) | الأرض |
| 10 | إعادة تعيين | أنا | إشارة الدخول LCM إعادة تعيين |
| 11 | CS | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 12 | RS | أنا | إشارة تحديد القيادة / البيانات |
| 13 | الـ GND | (ب) | الأرض |
| 14 | WR | أنا | اكتب إشارة الشعاع |
| 15 | RD | أنا | اقرأ إشارة الضوء |
| 16~31 | DB0-DB15 | إدخال/خروج | إشارة البيانات |
| 32 | الـ GND | (ب) | الأرض |
| 33 | LED_A | (ب) | الـ LED Anode |
| 34 | LED_K1 | (ب) | الكاثود LED |
| 35 | LED_K2 | (ب) | الكاثود LED |
| 36 | LED_K3 | (ب) | الكاثود LED |
| 37 | LED_K4 | (ب) | الكاثود LED |
| 38 | LED_K5 | (ب) | الكاثود LED |
| 39 | LED_K6 | (ب) | الكاثود LED |
| 40 | الـ GND | (ب) | الأرض |
الحد الأقصى المطلق
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 1.6 ~ 3.3 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
خصائص التيار المباشر (VDD=2.8V،Ta=25°C)
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 2.6 | 2.8 | 3.3 | V | - |
| تيار التوريد | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| الجهد المدخل | فيروس نقص المناعة | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| تيار تسرب المدخل | IIL | -واحد0 | - | 1.0 | mA | VIN=VDD أو VSS |
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
ملاحظة |
| فولتاج التغذية | Vf | 3 | 3.2 | 3.4 | V | إذا = 90 mA | - |
| تيار التوريد | إذا | - | 90 | - | mA | - | - |
| الجهد العكسي | Vr | - | - | 5 | V | - | |
| تبديد الطاقة | Pd | - | 192 | - | mW | - | |
| كثافة الضوء لـ LCM |
- |
250 | 300 | - | Cd/m2 | إذا = 90 mA | - |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا = 90 mA | - |
| لون الضوء الخلفي | الأبيض | ||||||
مواصفات لوحة الشاشة اللمسية
| البند | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | ملاحظة |
| الشفافية | - | - | 82 | - | % | |
| الضباب | - | - | 1 | - | % | |
| صلابة السطح | - | - | 3 | - | هـ | |
| قوة القشرة من FPC | - | 5 | - | ن | ||
| ثني FPC | - | - | 3 | - | دورة | |
| قوة الدخول | - | - | 50 | زوجة | ||
| الجهد القياسي | V touch | 7 | V | |||
| المقاومة في محور X | Rx | 200 | 500 | |||
| المقاومة في محور X | (راي) | 400 | 1000 | |||
| خطية | - | - | ± 15 | ± 20 | % | - |
| يتحدثون | - | - | - | 20 | ms | - |
| مقاومة العزل | ر | 10 | - | - | MΩ | - |
| ملاحظات الحياة | - | 50,000 | - | - | الأوقات | - |
| مدخل الحياة | - | 1,00,000 | - | - | الأوقات | - |
الخصائص البصرية
| لا، لا، لا | البند | الرمز | الشروط | المواصفات | الوحدة | ملاحظة | |||
| دقيقة | النوع | ماكس | |||||||
| 1 | وقت الاستجابة | Tr+Tf | 25 درجة مئوية | - | 15 | - | السيدة | (1) (((2) | |
| 2 | النقل (مع PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | معدل التباين | سي سي |
θ=0، زاوية مشاهدة طبيعية |
- | 600 | - | - | (1) (((3) | |
| 4 |
المشاهدة الزاوية
|
هُو. | θR | CR>10 | 80 | - | درجة | - | |
| θL | 80 | - | |||||||
| (فير) | Θ+ | 80 | - | ||||||
| ـ ـ | 80 | - | |||||||

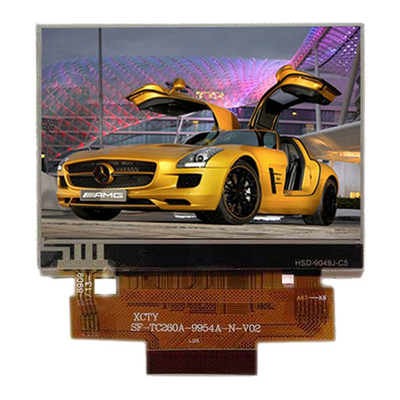

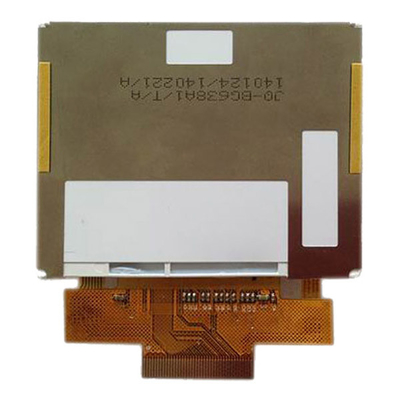

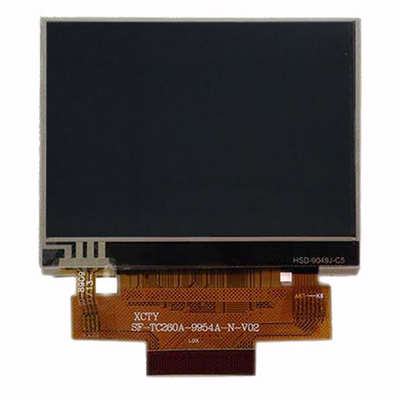

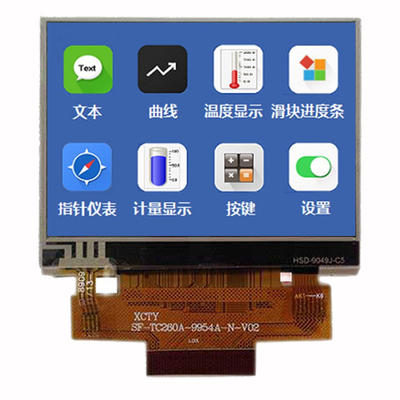

صورة المنتج
