تفاصيل المنتج:
|
| منتج: | وحدة LCD مقاس 3.5 بوصة | القرار: | 320x480 بيكسل |
|---|---|---|---|
| اتجاه الرؤية: | 00:00 | شاشة اللمس: | لوحة لمس مقاومة |
| أبعاد الغطاء الزجاجي: | قابلة للتخصيص / اختياري | واجهة: | RGB/MCU اختياري |
| الرقم السري: | 45 دبابيس | الاتصال: | زيف الشركة العامة للفوسفات |
| إضاءة السطح: | 300cd/m2 (نيت) | عمر LED: | 40000 ساعة |
| إبراز: | شاشة LCD TFT 320x480,شاشة LCD TFT ذات الشاشة اللمسية المقاومة,شاشة تي اف تي ال سي دي 3.5 بوصة,Resistive Touchscreen TFT LCD,3.5 Inch TFT LCD |
||

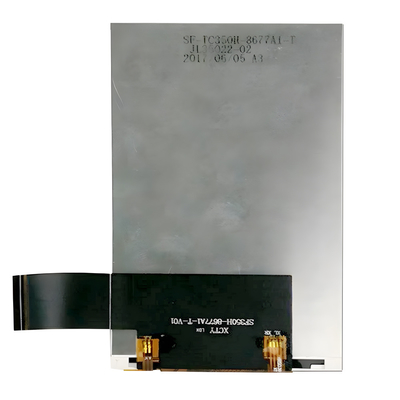

3.5" 320x480 TFT LCD الساعة 12
رقم النموذج SF-TC350H-8677A1-T
SF-TC350H-8677A1-T هي وحدة TFT-LCD. وهي تتكون من لوحة TFT-LCD، وIC السائق، و FPC، ووحدة إضاءة خلفية وشاشة لمس مقاومة.منطقة العرض تحتوي على 320X ((RGB) X480 بكسل ويمكن عرض ما يصل إلى 262K الألوانهذا المنتج يتوافق مع معايير RoHS البيئية.
SF-TC350H-8677A1-T هي وحدة عرض LCD TFT ذات شكل ناقل TN قطري 3.5 بوصة. يبلغ حجم هذه الوحدة 54.48x84.71x3.25 مم ، ويكون حجم المنطقة النشطة 49.66x74.29 مم.تستخدم وحدة العرض TFT هذه ILI9488 driver IC التي تدعم واجهة MCU + RGBهذه الوحدة LCD TFT 320x480 لديها سطوع 300 cd / m2 مع نسبة التباين (القيمة النموذجية) 500:1تعمل الوحدة ضمن درجة الحرارة من -20 إلى +70 درجة مئوية، وتتراوح درجة حرارة التخزين من -30 إلى +80 درجة مئوية.
شاشة لمسة مقاومة 3.5 " TFT LCD
وصف رقم PIN
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | الـ GND | أنا | الأرض |
| 2 | LEDA | أوه | الـ LED Anode |
| 3 | LEDK | أوه | الكاثود LED |
| 4 | الـ GND | أنا | الأرض |
| 5 | الـ VCC | أنا | إمدادات الطاقة 2.8 فولت |
| 6 | الـ VCC | أنا | إمدادات الطاقة 2.8 فولت |
| 7 | الـ GND | أنا | الأرض |
| 8 | إعادة تعيين | أنا | إشارة الدخول LCM إعادة تعيين |
| 9 | VSYNC | أنا | إشارة المزامنة العمودية للإطار |
| 10 | HSYNC | أنا | إشارة مزامنة أفقية خطية |
| 11 | DOTCLK | أنا | إشارة الساعة النقطية لتشغيل واجهة RGB |
| 12 | إمكاني | أنا | إشارة تمكين البيانات لتشغيل واجهة RGB |
| 13 | الـ GND | أنا | الأرض |
| 14 | IM0 | أنا | حدد إشارة وضع الواجهة |
| 15 | IM2 | أنا | حدد إشارة وضع الواجهة |
| 16 - 31 | DB15-DB0 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 32 | الـ GND | أنا | الأرض |
| 33 | الـ SDA | أنا | إشارة المدخلات المتسلسلة |
| 34 | WRX-SCL | أنا | قراءة إشارة القابض |
| 35 | CSX | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 36 | الـ GND | أنا | الأرض |
| 37 | XR | أوه | دبوس لوحة اللمس |
| 38 | يو دي | أوه | دبوس لوحة اللمس |
| 39 | XL | أوه | دبوس لوحة اللمس |
| 40 | يو يو | أوه | دبوس لوحة اللمس |
| 41 | DCX | أنا | إشارة اختيار السجل |
| 42 | IM1 | أنا | حدد إشارة وضع الواجهة |
| 43 | RDX | أنا | إشارة القراءة |
| 44 | الـ GND | أنا | الأرض |
| 45 | الـ TE | أنا | بمثابة إشارة إخراج TE (تأثير دموع) |
الدرجات القصوى المطلقة
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 1.6 ~ 3.3 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
خصائص التيار المباشر (VDD=2.8V،Ta=25°C)
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 2.6 | 2.8 | 3.3 | V | - |
| تيار التوريد | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| الجهد المدخل | فيروس نقص المناعة | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| تيار تسرب المدخل | IIL | -واحد0 | - | 1.0 | mA | VIN=VDD أو VSS |
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
ملاحظة |
| فولتاج التغذية | Vf | - | 19.2 | - | V | إذا = 20 mA | - |
| تيار التوريد | إذا | - | 20 | - | mA | - | - |
| الجهد العكسي | Vr | - | - | 5 | V | - | |
| تبديد الطاقة | Pd | - | - | - | mW | - | |
| كثافة الضوء لـ LCM |
- |
- | 300 | - | Cd/m2 | إذا = 20mA | - |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا = 20 mA | - |
| لون الضوء الخلفي | الأبيض | ||||||
مواصفات لوحة الشاشة اللمسية
| البند | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | ملاحظة |
| الشفافية | - | - | 82 | - | % | JIS K-7105 |
| الضباب | - | - | 1 | - | % | JIS K-7105 |
| صلابة السطح | - | - | 3 | - | هـ | 150gf 45 درجة |
| قوة القشرة من FPC | - | 5 | - | ن | نحو الأعلى 90 درجة | |
| ثني FPC | - | - | 3 | - | دورة | R=1.0، 90 درجة |
| قوة الدخول | - | - | 50 | زوجة | - | |
| الجهد القياسي | V touch | 7 | V | العاصمة | ||
| المقاومة في محور X | Rx | 150 | 500 | رقم تعريف الجهاز | ||
| المقاومة في محور X | (راي) | 300 | 900 | |||
| خطية | - | - | ± 15 | ± 20 | % | - |
| يتحدثون | - | - | - | 15 | ms | - |
| مقاومة العزل | ر | 10 | - | - | MΩ | - |
| ملاحظات الحياة | - | 100,000 | - | - | الأوقات | - |
| مدخل الحياة | - | 1,000,000 | - | - | الأوقات | - |
الخصائص البصرية
| لا، لا، لا | البند | الرمز | الشروط | المواصفات | الوحدة | ملاحظة | |||
| دقيقة | النوع | ماكس | |||||||
| 1 | وقت الاستجابة | Tr+Tf | 25 درجة مئوية | - | 12 | 24 | السيدة | (1) (((2) | |
| 2 | النقل ((بدون مستقطب) | T ((%) | - | - | 14.74 | - | - | - | |
| 3 | معدل التباين | سي سي |
θ=0، زاوية مشاهدة طبيعية |
400 | 500 | - | - | (1) (((3) | |
| 4 |
المشاهدة الزاوية
|
هُو. | θR | CR>10 | - | 70 | - | درجة | - |
| θL | - | 70 | - | ||||||
| (فير) | Θ+ | - | 70 | - | |||||
| ـ ـ | - | 60 | - | ||||||
| 5 | اللون | الأبيض | إكس | ضوء سي | 0.283 | 0.303 | 0.323 | - | - |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| أحمر | إكس | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| أخضر | إكس | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| الأزرق | إكس | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

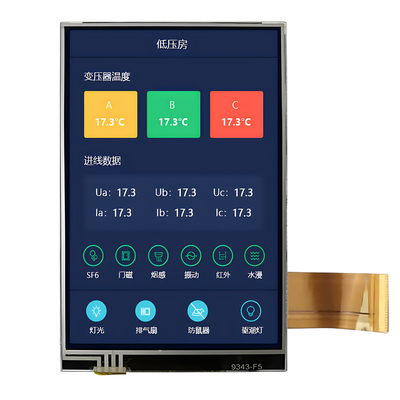

شاشة لمسة مقاومة 3.5 " TFT LCD صورة المنتج
