تفاصيل المنتج:
|
| المنتج: | شاشة لمس مقاومة 4.3 بوصة TFT | القرار: | 480 × 272 |
|---|---|---|---|
| اتجاه الرؤية: | IPS، جميع زوايا الرؤية | سائق IC: | ST7283 |
| شاشة لمسة: | لوحة لمسة مقاومة (RTP) | الرقم السري: | 40 دبابيس |
| الاتصال: | زيف إف بي سي 46 ملم | إضاءة السطح: | 500 شمعة/م2 (نيت) |
| جهد التشغيل: | 3.3 فولت | واجهة: | RGB |
| درجة الحرارة التشغيل.: | 20°C إلى +70°C | درجة حرارة التخزين: | -30 إلى + 80 ℃ |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | IPS المقاومة اللمسية,4.3 بوصة TFT LCD Module,480x272 نقطة TFT وحدات LCD,4.3 Inch TFT LCD Module,480x272 dots TFT LCD Module |
||

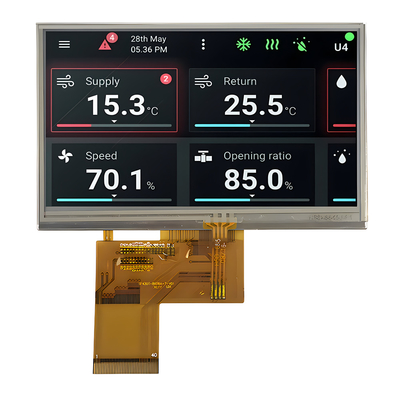

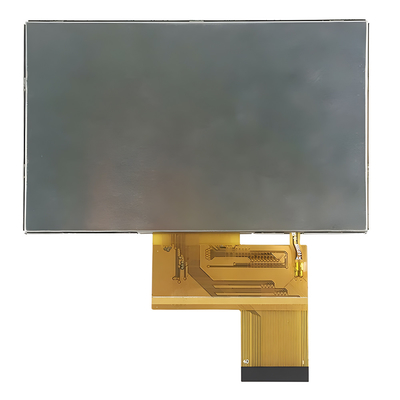

حول هذا البند SFTO430JS-7025A-T 4.3 بوصة IPS المقاومة لمسة TFT
سيف تكنولوجيا SFTO430JS-7025A-T هي وحدة TFT LCD عالية الأداء مقاس 4.3 بوصة مصممة لمجموعة متنوعة من التطبيقات. يحتوي على وحدة تشغيل متكاملة ST7283 ويدعم واجهة RGB ،توفير المرونة في الاتصال. يتراوح جهد إمدادات الطاقة لهذه الوحدة من 3 فولت إلى 3.6 فولت ، مع قيمة نموذجية قدرها 3.3 فولت. هذه الوحدة TFT LCD هي من نوع IPS ، وتوفر زاوية عرض كاملة لتجربة مشاهدة متسقة.مع سطوع 500 نيت ، فهي مناسبة للاستخدام في الداخل والخارج ، مما يضمن القراءة في ظروف الإضاءة المختلفة.
The module's wide operating temperature range -20℃ to +70℃ and storage temperature range of -30℃ to +80℃ make it ideal for industrial and commercial applications where devices may be subjected to temperature extremes.
SFTO430JS-7025A-T هو حل متعدد الاستخدامات لمجموعة واسعة من التطبيقات ، بما في ذلك على سبيل المثال لا الحصر:
- المعدات الصناعية
-المسحات
- أنظمة الأتمتة المنزلية
- أنظمة مراقبة الوصول
- معدات المراقبة
- المحللات
- أنظمة الأمن
تتيح قدرة الشاشة الملموسة المقاومة لها تفاعل المستخدم ، مما يجعلها خيارًا سهل الاستخدام للأجهزة التي تتطلب وظائف العرض واللمس على حد سواء.SFTO430JS-7025A-T هو حل عرض قوي وموثوق به للتطبيقات التي تكون فيها الرؤية العالية والمتانة ضرورية.
معلومات عن المنتج
| المنتج: | 4.3 بوصة المقاومة الشاشة اللمسية TFT |
| القرار: | 480×272 |
| ضوء السطح: | 500 Cd/m2 (نيتس) |
| اتجاه المشاهدة: | IPS، جميع زوايا الرؤية |
| واجهة: | RGB |
| مركز التحكم بالشاحنة: | ST7283 |
| رقم الدبوس: | 40 دبوس |
| شاشة لمسة: | لوحة لمسة مقاومة (RTP) |
| الاتصال: | ZIF FPC 46mm |
| الجهد العامل: | 3.3 فولت |
| درجة الحرارة العملية: | -20°C إلى +70°C |
| درجة الحرارة: | -30°C إلى +80°C |
| مدة حياة LED: | 40000 ساعة |
| الامتثال: | متوافقة مع REACH و RoHS |
رسم المخطط الميكانيكي
تعريف الدبوس
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | LED-K | أنا | الكاثود LED |
| 2 | LED-A | أنا | الـ LED Anode |
| 3 | الـ VSS | أنا | أرضية الطاقة |
| 4 | VDD | أنا | مصدر الطاقة |
| 5- 12 | R00-R07 | أنا | إشارة البيانات الحمراء (LSB) |
| 13-20 | G00-G07 | أنا | إشارة البيانات الخضراء ((LSB)) |
| 21-28 | R00-R07 | أنا | إشارة البيانات الزرقاء (LSB) |
| 29 | الـ VSS | أنا | أرضية الطاقة |
| 30 | DLCK | أنا | إشارة الساعة لعينة كل تاريخ |
| 31 | DISP | أنا | عرض إشارة ON/OFF |
| 32 | HSYNC | أنا | إشارة مزامنة أفقية |
| 33 | VSYNC | أنا | إشارة المزامنة العمودية |
| 34 | DE | أنا | إدخال البيانات تمكين التحكم |
| 35 | NC | - | افتح |
| 36 | الـ GND | أنا | أرضية الطاقة |
| 37 | XR | أنا | رقم لوحة اللمس |
| 38 | يو دي | أنا | رقم لوحة اللمس |
| 39 | XL | أنا | رقم لوحة اللمس |
| 40 | يو يو | أنا | رقم لوحة اللمس |
الحد الأقصى المطلق
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 3.0-3.6 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 3.0 | 3.3 | 3.6 | V | - |
| تيار التوريد | IDD | - | TBD | - | mA | VDD=3.3V، Ta=25°C |
| الجهد المدخل | فيروس نقص المناعة | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| تيار تسرب المدخل | IIL | - | TBD | - | mA | VIN=VDD أو VSS |
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
ملاحظة |
| فولتاج التغذية | Vf | 20.3 | 22.4 | 24 | V | إذا = 20mA | - |
| تيار التوريد | إذا | - | 20 | - | mA | - | - |
| الجهد العكسي | Vr | - | - | 5 | V | - | |
| تبديد الطاقة | Pd | - | 448 | - | mW | - | |
| كثافة الضوء لـ LCM |
- |
- | 500 | - | Cd/m2 | إذا = 20mA | - |
| التوحيد لـ LCM | - | 70 | 75 | - | % | إذا = 20mA | - |
| لون الضوء الخلفي | الأبيض | ||||||
