تفاصيل المنتج:
|
| المنتج: | شاشة تعمل باللمس TFT LCD مقاس 3.5 بوصة | القرار: | 320x480 هفجا |
|---|---|---|---|
| اتجاه الرؤية: | 00:00 | الرقم السري: | 40 دبابيس |
| واجهة: | MCU 8/16 بت، SPI 3/4 سلك | إضاءة السطح: | 500 شمعة/م2 (نيت) |
| مخطط خافت.: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (ملم) | المنطقة النشطة: | 48.96 ((H) x73.44 ((V) (ملم) |
| شاشة لمسة: | مع لوحة لمسة سعة | سائق IC: | ILI9488 |
| سائق CTP: | FT6336U | الاتصال: | التشغيل |
| درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة | درجة حرارة التخزين: | -30 إلى + 80 ℃ |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 3شاشة لمسة LCD TFT 5 بوصة,شاشة لمسة LCD SPI MCU,SPI MCU LCD Touch Screen |
||

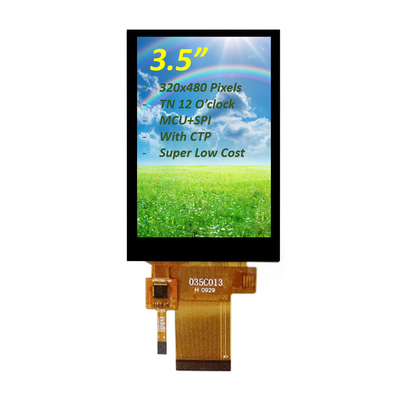

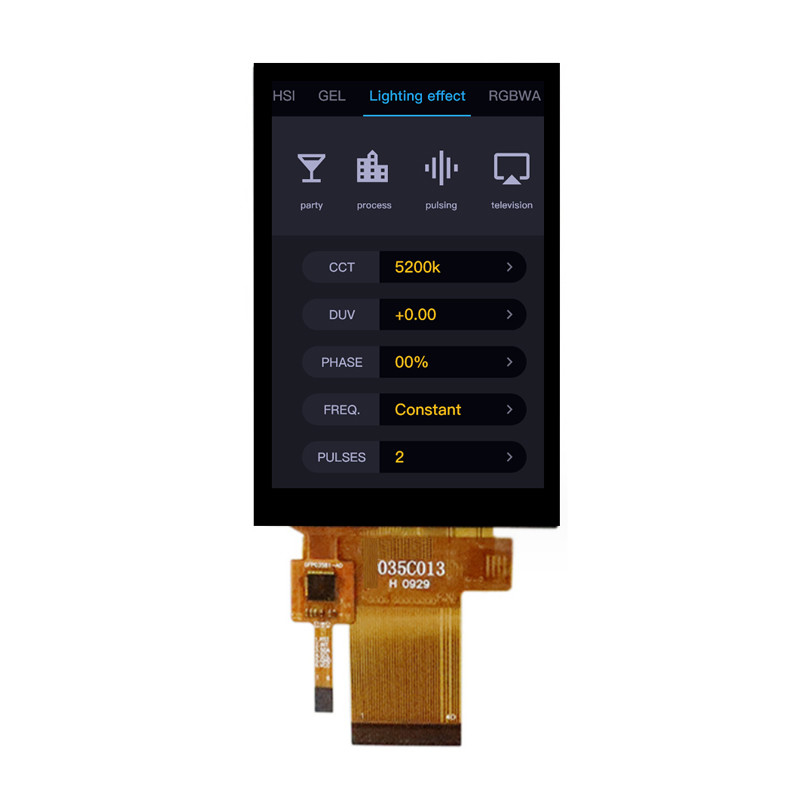

حول هذا البند SFTO350PY-7118A-CT TFT مع وحدة الشاشة اللمسية
شاشة LCD لمسة SFTO350PY-7118A-CT من SAEF Technology هي شاشة 3.5 بوصة TN مصممة خصيصًا للتطبيقات التي تتطلب عرضًا عالي الدقة وارتفاع سطوعه.فيما يلي مقدمة مفصلة للمنتج:
اتجاه التثبيت:
-المنتج القياسي هو وحدة LCD في الوضع الرأسي، مناسبة لمعظم سيناريوهات تطبيق التثبيت الرأسي.
- إذا كنت بحاجة إلى متطلبات خاصة مثل الوضع الأفقي، يمكنك الاتصال بنا للحصول على الدعم الفني والخدمات المخصصة.
سيناريوهات التطبيق:
- مناسبة لتطبيقات مختلفة مثل لوحات التحكم الصناعية والمعدات الطبية والأدوات والأجهزة المنزلية الذكية ، الخ
في لوحات التحكم الصناعية، يمكن لوحدة شاشة LCD لمسة SFTO350PY-7118A-CT من SAEF Technology أن تلعب أدوار متعددة، وتحسين كفاءة التشغيل وتجربة المستخدم.تكنولوجيا شاشة لمس السعة وخصائص العرض عالية السطوع من وحدة SFTO350PY-7118A-CT تجعلها خيار مثالي لوحة التحكم الصناعية، وخاصة في الحالات التي تتطلب فيها التحكم الدقيق والعرض الواضح.يمكن لهذه الوحدة تحسين مستوى الذكاء والراحة التشغيلية لأنظمة الأتمتة الصناعية.
الخصائص
| المنتج: | 3.5 بوصة شاشة لمسة TFT LCD |
| القرار: | 320x480 HVGA |
| واجهة: | MCU 8/16BIT ، SPI 3/4wire |
| رقم الدبوس: | أربعون دبوس |
| اتجاه المشاهدة: | الساعة الثانية عشر |
| ضوء السطح: | 300 Cd/m2 ((نيت) |
| الخطوط العريضة: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (ملم) |
| المنطقة النشطة: | 48.96 ((H) x73.44 ((V) (ملم) |
| شاشة لمسة: | مع لوحة لمسة سعة |
| سائق سي تي بي: | FT6336U |
| مركز التحكم بالشاحنة: | ILI9488 |
| الاتصال: | التشغيل |
| درجة الحرارة العملية: | -20°C إلى +70°C |
| درجة الحرارة: | -30°C إلى +80°C |
| الشهادة: | ISO9001:2015 / ISO1400:2015 |
| الامتثال: | متوافقة مع REACH و RoHS |
رسم المخطط الميكانيكي
تعريف دبوس الواجهة
|
الدبوسلا، لا، لا |
الرمز | الوظيفة |
| 1 | XL | إلمس الخط الأيسر |
| 2 | يو يو | إلمس الدائرة العليا |
| 3 | XR | إلمس خط النهاية الأيمن |
| 4 | يو دي | إلمس الخط السفلي |
| 5 | الـ GND | الأرض |
| 6 | الـ IOVCC | إمدادات الطاقة 1.8 فولت |
| 7 | الـ VCC | إمدادات الطاقة 2.8 فولت |
| 8 | إف إم إم إمارك | إشارة مزامنة الإطار |
| 9 | CS | الشريحة تحديد دبوس المدخلات (شغيلة منخفضة) |
| 10 | RS | عرض البيانات / دبوس اختيار الأوامر بالتوازي |
| 11 | WR/SPI_SCL | تمكين الكتابة في واجهة موازية MCU 8080 / دبوس SCL كساعة متسلسلة |
| 12 | RD | تمكين القراءة في واجهة متوازية 8080 MCU. |
| 13 | SPI_SDA | الدبوس ذو الاتجاهين لدخول البيانات المتسلسلة / الخروج |
| 14 | SPI_SDO | مخرج البيانات المتسلسلة |
| 15 | إعادة تعيين | إدخال إعادة ضبط خارجي |
| 16 | الـ GND | الأرض |
| 17-32 | DB0-DB15 | حافلة بيانات واجهة موازية |
| 33 | LEDA | الضوء الخلفي LED ((الأنود) |
| 34-36 | LEDK | الضوء الخلفي LED ((كاثود) |
| 37 | الـ GND | الأرض |
| 38 | IM0 | حدد وضع الواجهة |
| 39 | IM1 | حدد وضع الواجهة |
| 40 | IM2 | حدد وضع الواجهة |
تعريف دبوس واجهة الشاشة اللمسية السعة
| 1 | CTP_RST | إعادة تعيين شاشة اللمس |
| 2 | CTP_INT | إشارة انقطاع الشاشة الملموسة |
| 3 | CTP_SDA | إشارة بيانات الشاشة اللمسية |
| 4 | CTP_SCL | إشارة ساعة الشاشة اللمسية |
| 5 | الـ GND | الأرض |
| 6 | VDD | إمدادات الطاقة |
المواصفات البصرية
| البند | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة | |
|
ضوء الأبيض (الوسط) |
(إلف) |
Θ=0 عاديالمشاهدة الزاويةIBL= 120mA |
... | 300 | ... | cd/m2 | |
| وقت الاستجابة | Tr+Tf | ... | 20 | 40 | ms | ||
| نسبة التباين | CR | ... | 500 | ... | ... | ||
|
اللوناللون (CIE1931) |
الأبيض | Wx | 0.292 | 0.307 | 0.322 | ||
| (وي) | 0.312 | 0.327 | 0.342 | ||||
|
زاوية النظر |
هـور |
ΘL |
CR≥10 |
... | 70 | ... | |
| ΘR | ... | 70 | ... | ||||
|
(في) |
ـ ـ | ... | 60 | ... | |||
| ΘD | ... | 60 | ... | ||||
| توحيد السطوع | المتوسط | Θ=0 | 80 | 90 | ... | % | |
| مجموعة الألوان | NTSC | Θ=0 | 57 | 60 | ... | % | |
| اتجاه الرؤية المثلى | 12 0'ساعة | ||||||
الخصائص الكهربائية
| البند | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة |
| الجهد التناظري | VDD | 2.4 | 2.8 | 3.3 | V |
| الجهد الرقمي | VDDI | 1.65 | 1.8 | 3.3 | |
| إشارة الدخول الجهد | فيروس نقص المناعة | 0.7VDDI | - | VDDI | V |
| VIL | الـ GND | - | 0.3VDDI | V |
خصائص الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| التيار LED | إيه إل | - | 90 | 120 | mA |
| فولتاج LED | VL | - | 2.8 | 3.2 | V |
| مدة حياة المصابيح | ساعة | 30000 | 40000 | ساعة |
صورة المنتج
منشآت المصنع والشهادات
