تفاصيل المنتج:
|
| منتج: | شاشة ال سي دي تعمل باللمس 3.5 بوصة | القرار: | 320 × 240 نقطة |
|---|---|---|---|
| شاشة اللمس: | مع شاشة تعمل باللمس PCAP | غطي العدسة: | قابلة للتخصيص |
| اتجاه الرؤية: | 06:00 | واجهة: | واجهة RGB |
| مخطط خافت.: | 76.9x63.9x4.65 ملم | الرقم السري: | 54 دبابيس |
| تيار إمداد الإضاءة الخلفية: | 20 مللي أمبير | جهد إمداد الإضاءة الخلفية: | 19.2 فولت |
| الاتصال: | التشغيل | إضاءة السطح: | 320 cd/m2 |
| فولتاج إمدادات الطاقة للمنطق: | 1.6 ~ 3.3 فولت | الجهد المدخل: | فد + 0.3 فولت |
| درجة حرارة العمل: | -20 إلى 70 درجة مئوية | درجة حرارة التخزين: | -30 إلى 80 درجة مئوية |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 3.5 الشاشة الملموسة LCD,54 دبوس شاشة LCD لمسة,شاشة لمسة LCD 320x240,54 Pin LCD Touch Screen,320x240 LCD Touch Screen |
||
3شاشة لمسة LCD TFT 5 بوصات شاشة لمس RGB 320x240 منظر 54 دبوس مع شاشة لمسة سعة مقدمة المنتج
تكنولوجيا SAEF SF-TO350M-8840A-CT هي خلية LCD 3.5 بوصة مع ترانزستورات فيلم رقيقة كعناصر نشطة وتحتوي على بكسلات. يتكون هذا الطراز من 3.5 واحد (4:3) انش النوع التنفيذي اللوحة الرئيسية TN-LCD. دقة اللوحة هي 320 ((RGB) x 240 بكسل ويمكن عرض ما يصل إلى 16.7M لون.
SF-TO350M-8840A-CT مع شاشة لمس PCAP OCA المرفقة ، PCAP هي بنية G + G. يدعم SF-TO350M-8840A-CT واجهة RGB في حين أن الشاشة اللمسية هي واجهة IIC.
يتم استخدام وحدة LCD SF-TO350M-8840A-CT TFT على نطاق واسع في الصندوق الأسود ، والأجهزة الذكية ، و POS المحمولة ، وقارئ النقود ، الهاتف المحمول GPS ، آلة طلب الطعام المحمولة ، محللات الإشارات ،معدات المختبر العلوية، نظام الأمن، الأتمتة المنزلية، مشغل الصوت المصغر، مراقبة الطفل، وأجهزة اليد الأخرى، الخ
الخصائص:
| المنتج: | شاشة لمسة LCD 3.5 " |
| القرار: | 320×240 نقطة |
| عدسة الغطاء: | قابلة للتخصيص |
| واجهة: | واجهة RGB |
| رقم الدبوس: | 54 دبوس |
| شاشة لمسة: | مع شاشة لمس PCAP |
| ضوء السطح: | 320 Cd/m2 (يمكن تخصيصها) |
| اتجاه المشاهدة: | الساعة السادسة |
| الخطوط العريضة: | 76.9x63.9x4.65 ملم |
| تيار إمدادات الضوء الخلفي: | 20 م |
| تشغيل الضوء الخلفي | 19.2 فولت |
| الاتصال: | التشغيل |
| الجهد المدخل: | VDD + 0.3 فولت |
| تشغيل التيار الكهربائي للمنطق: | 1.6~3.3 فولت |
| درجة حرارة العمل: | -20 إلى 70 درجة مئوية |
| درجة حرارة التخزين: | -30 إلى 80 درجة مئوية |
| شهادة: | ISO9001:2015 / ISO1400:2015 |
| الامتثال: | متوافقة مع REACH و RoHS |
تعريف دبوس الواجهة
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | LED-K1 | أنا | الكاثود LED |
| 2 | LED-K2 | أنا | الكاثود LED توصيل إلى LED-K1 |
| 3 | LED-A1 | أنا | الـ LED Anode |
| 4 | LED-A2 | أنا | ربط الـ LED Anode بـ LED-A1 |
| 5-7 | NC | - | لا علاقة |
| 8 | / إعادة تعيين | أنا | أعد تعيين العقدة |
| 9 | CS | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 10 | الـ SCL | أنا | إشارة ساعة SPI |
| 11 | SDI | أنا | دبوس مدخل واجهة SPI |
| 12 | B0 | أنا | إشارة البيانات الزرقاء (LSB) |
| 13-19 | B1-7 | أنا | إشارة البيانات الزرقاء |
| 20 | G0 | أنا | إشارة البيانات الخضراء ((LSB)) |
| 21-27 | G1-7 | أنا | إشارة البيانات الخضراء |
| 28 | R0 | أنا | إشارة البيانات الحمراء (LSB) |
| 29-35 | R1-7 | أنا | إشارة بيانات حمراء |
| 36 | HSYNC | أنا | إشارة مزامنة أفقية |
| 37 | VSYNC | أنا | إشارة المزامنة العمودية |
| 38 | DOTCLK | أنا | إشارة الساعة لعينة كل تاريخ |
| 39-40 | NC | - | لا علاقة |
| 41 | VDD | أنا | مصدر الطاقة +2.8 فولت |
| 42 | VDDIO | أنا | 1مصدر الطاقة:.8V~2.8V |
| 43 | يو يو | أنا | دبوس لوحة اللمس |
| 44 | XL | أنا | |
| 45 | يو دي | أنا | |
| 46 | XR | أنا | |
| 47-51 | NC | - | ليس اتصال |
| 52 | إمكاني | أنا | إدخال البيانات تمكين التحكم |
| 53-54 | الـ GND | أنا | أرضية الطاقة |
الحد الأقصى المطلق
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 1.6 ~ 3.3 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | MIN | النوع | ماكس | الوحدة | الحالة |
| فولتاج التغذية | Vf | 17.5 | 19.2 | 20.5 | V | إذا = 20mA |
| تيار التوريد | إذا | - | 20 | - | mA | - |
| الجهد العكسي | Vr | - | - | 5 | V | - |
| تبديد الطاقة | Pd | - | 288 | - | mW | - |
| كثافة الضوء | 260 | 320 | 350 | Cd/m2 | إذا = 20mA | |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا = 20mA |
| لون الضوء الخلفي | الأبيض | |||||
اختبار الموثوقية
| البند | الحالة | الوقت (ساعات) | التقييم |
| درجة حرارة عالية | 80 درجة مئوية | 120 |
لا يوجد أي تشوهات في الوظائف والظهور |
|
درجة حرارة عالية
|
70 درجة مئوية | 120 | |
| تخزين منخفض الحرارة | -30 درجة مئوية | 120 | |
| الحرارة المنخفضة | -20 درجة مئوية | 120 | |
| الرطوبة | 60°C/ 90%RH | 120 | |
| درجة حرارة الصدمة الحرارية |
-20 درجة مئوية ¬ 25 درجة مئوية ® 70 درجة مئوية (0.5 ساعة ¬ 5 دقائق ® 0.5 ساعة) |
10 دورات |

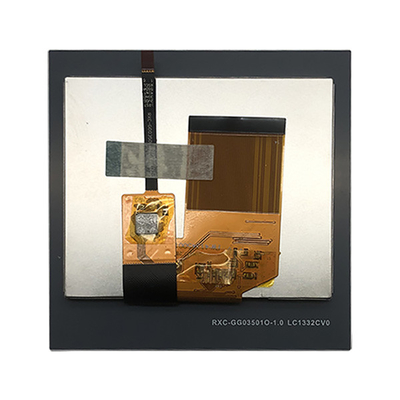

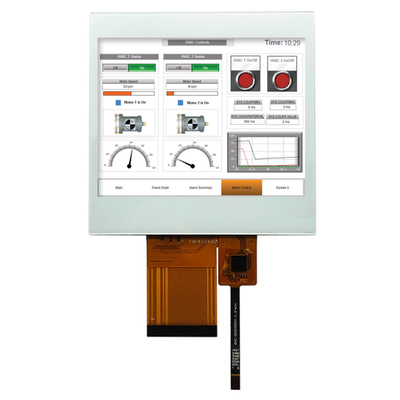

3شاشة لمسة LCD TFT 5 بوصات شاشة لمسة RGB 320x240 المناظر الطبيعية 54 دبوس مع شاشة لمسة سعة صورة المنتج
منشآت المصنع والشهادات
لمسة السعة المتوقعة (PCAP)
توفر تقنية اللمس الكاسيتيفية المتوقعة (PCAP) استجابة سريعة وحساسة وموثوقية من الدرجة المهنية.
تم تصميم الشاشة الملموسة الكاسيتيفية المتوقعة للتكنولوجيا للتطبيقات الصناعية والطبية والسيارات الصارمة. يمكننا أيضًا الجمع بين شاشات اللمس PCAP مع شاشات الكريستال السائل (LCDs) ،وهو حل متكامل مضمن يساعد على تبسيط سلسلة التوريد والتجميع.
زجاج الغطاء:
1الشكل: أحجام، أشكال، معالجات الحواف، الثقوب والقطع حسب الطلب
2لون: طباعة الحرير، شعار
3مادة الزجاج: زجاج الغوريلا، الزجاج المشدد، PMMA
4المعالجات: المرآة، AG، AR، AF
جهاز الاستشعار:
1مواد أجهزة الاستشعار: الزجاج، الفيلم، الفيلم+الفيلم
2. FPC: تصميم الشكل اختياري
3IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix وما إلى ذلك
4واجهة: I2C، USB، RS232
الكلمة الرئيسية للبحث: tft 3.5"، 3.5 tft lcd، 3.5" tft lcd، 3.5 بوصة tft lcd، tft lcd 3.5شاشة 3.5 بوصة، شاشة 3.5 بوصة، شاشة 3.5 بوصة، شاشة 3.5 بوصة، شاشة 3.5 بوصة، شاشة 3.5 بوصة، شاشة 3.5 بوصة,شاشة LCD 3.5 بوصة TFT، 3.5 بوصة RGB TFT، TFT 3.5 بوصة RGB، 3.5 QVGA، الصين 3.5 بوصة TFT.
