وحدة الورق الإلكتروني الشاشة الرقمية 1.54" 3 ألوان EPD 24 دبوس ESL E-Ink 200 * 200 نقطة SPI واجهة البصريات جميع زوايا الرؤية

حبر إلكتروني 1.54 بوصة 200 * 200 نقطة واجهة SPI ، 1.54" 3 ألوان EPD 24 دبوس ESL وحدة الورق الإلكتروني العرض الرقمي

شاشة الحبر الإلكتروني 1.54 بوصة، EPD 1.54 بوصة وصف الشاشة

تكنولوجيا SAEF SFEPD154B-7099A-BWR هو شاشة إلكتروفوريتيك المصفوفة النشطة ((AM EPD) ، مع واجهة وتصميم نظام مرجعية. تحتوي المنطقة النشطة 1.54 ′′ على 200 × 200 بكسل ،و لديها قدرات عرض كاملة 2 بتالوحدة هي شاشة TFT-array القيادة الكهربائية ، مع دوائر متكاملة بما في ذلك بوفر البوابة ، بوفر المصدر ، واجهة SPI ، منطق التحكم في التوقيت ، مذبذب ، DC-DC ، SRAM ، LUT ، VCOM.يمكن استخدام الوحدة في الأجهزة الإلكترونية المحمولة، مثل نظام العلامة الإلكترونية على الرف (ESL).

الخصائص

1 a-Si TFT مصفوفة نشطة شاشة ورقية إلكترونية (EPD)
2 دقة: 200 × 200
3 استهلاك طاقة منخفض للغاية
زاوية رؤية واسعة جداً - قريبة من 180 درجة
5 رقيقة جداً وخفيفة
6 واجهة SPI
7 متوافقة مع RoHS

درجة حرارة العمل

درجة حرارة التشغيل هي -0-50C، درجة حرارة التخزين هي -20-60C. 90٪ RH Max. (Ta 40 oC) ، حيث Ta هو درجة حرارة البيئة.

يجب أن تكون درجة حرارة المصابيح الرطبة 39 درجة مئوية كحد أقصى (Ta > 40 درجة مئوية). لا يوجد تآثار ولا ثلج في القيم المطلقة للبيئة.

يجب أن تكون درجة حرارة سطح شاشة العرض 0 درجة مئوية في الحد الأدنى و 50 درجة مئوية في الحد الأقصى. يعتمد وقت التحديث على درجة حرارة التشغيل.
مادة الحبر الإلكتروني حساسة للرطوبة والأشعة فوق البنفسجية The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updatingفي حين يتم تصنيف الشاشات للقيام وفقا للمواصفات لفترة الضمان في بيئة التشغيل المحددة المطلقة، أفضل حالة التخزين،كلما كانت أداء شاشات E Ink أفضلعلى غرار المكونات الأخرى الحساسة للرطوبة والأشعة فوق البنفسجية، نوصي بأن يتم تخزين شاشاتنا في بيئات تحكم في درجة الحرارة والرطوبة،تحت الظروف المثلى للتخزين المحددة أعلاه، بعيدا عن أشعة الشمس، لتحسين أدائهم.


تحذير
(1) يتم تصنيع لوحة / وحدة EPD من مواد هشة مثل الزجاج والبلاستيك ، ويمكن أن تتحطم أو تشقوق إذا سقطت. يرجى التعامل معها بعناية.لا تطبق قوة مثل الانحناء أو التواء على لوحة EPD.
(2) يوصى بتجميع أو تثبيت ألواح EPD في منطقة عمل نظيفة. الغبار والزيت قد يسببون قصاصات كهربائية أو تدهور / خدش / حفرة فيلم ورقة الحماية.
(3) لا تضغط على لوحة EPD لمنع تلفها.
(4) لا تربط أو تفك الاتصال بين واجهة الاتصال بينما لوحة EPD تعمل.
(5) يرجى دعم اللوحة بإصبعك أثناء توصيل كابل الواجهة مثل FPC.
(6) لا تتراكم لوحات / وحدات EPD.
(7) لا تضغط على FPC على حافة الزجاج أو سحب FPC لأعلى / أسفل إلى 90 °.
(8) لا تلمس مرفق FPC الرئيسي.
(9) لا تلمس منطقة ربط وحدة التحكم المركزية. قد يخدش رصاصة TFT أو يضر بوظيفة وحدة التحكم المركزية.
(10) ارتداء حزام معصم (الربط بالأرض) عند التعامل مع وخلال التجميع.يتم تضمين أجهزة أشباه الموصلات في لوحة / وحدة EPD ويجب التعامل معها بعناية لمنع أي تفريغ كهربائي ثابت (ESD)(قد تكون هناك حاجة إلى مروحة آيونية في عملية التجميع لتقليل خطر ESD.)
(11) احفظ لوحة / وحدة EPD في البيئة المحددة وصناديق التعبئة الأصلية عند التخزين لتجنب الخدش والحفاظ على الأداء الأصلي.
(12) لا تفكك أو تعيد تجميع لوحة EPD.
(13) استخدم قطعة قماش ناعمة جافة بدون مواد كيميائية للتنظيف. يرجى عدم الضغط بقوة للتنظيف لأن سطح فيلم الصفحة الواقية ناعم جداً وبدون طبقة صلبة.هذا السلوك سيجعل حفرة أو خدش على صفيحة الحماية.
(14) يرجى الانتباه للرطوبة لتجنب اختراقها في لوحة EPD ، والتي قد تسبب تلفًا أثناء التشغيل.
(15) هو منتج التشغيل في درجة حرارة منخفضة. يرجى مراعاة درجة حرارة مختلفة لجعل الصقيع أو الندى على سطح لوحة EPD.الرطوبة يمكن أن تخترق لوحة EPD بسبب الصقيع أو الندى على سطح لوحة EPDو يسبب أضرار لوحة EPD.
(16) إذا لم يتم تحديث لوحة / وحدة EPD كل 24 ساعة ، فقد تحدث ظاهرة معروفة باسم "Ghosting" أو "Image Sticking".من المستحسن أن يقوم العميل بتجديد علامة ESL / EPD كل 24 ساعة في حالة الاستخداميوصى بأن يقوم العميل بإرسال أو تخزين علامة ESL / EPD مع صورة بيضاء بالكامل لتجنب هذه المشكلة
(17) درجة حرارة عالية، رطوبة عالية، أشعة الشمس أو الضوء الفلورسنت قد يضعف أداء لوحة EPD.ضوء الشمسأو مصاب بالفلوروسنت لفترات طويلة من الزمن.
(18) يمكن مسح حبر الملصق المستخدم لتمييز رقم هوية اللوحة بسهولة بواسطة المذيب. يرجى تجنب استخدام المذيب لتنظيف لوحة EPD.
(19) يتم تعبئة EPD تحت الفراغ.
(20) قبل الموافقة من قبل BOE والعميل ، يمكن أن تخضع المنتجات ومواصفات المنتجات للتغيير دون إشعار.تأكد من أنك تلقيت أحدث معايير المنتج أو المواصفات قبل التصميم النهائي، شراء أو استخدام.
(21) يبذل BOE كل جهد ممكن لضمان أن منتجاتها ذات جودة عالية وموثوقية. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury، مثل الطيران والفضاء والطيران والطاقة النووية ومراقبة الاحتراق والنقل والنقل ومعدات السلامة أو المعدات الطبية لدعم الحياة.
(22) تصميم تطبيقك بحيث يتم استخدام المنتج ضمن النطاقات المضمونة من قبل SAEF وخاصة لحد أقصى التصنيف، نطاق جهد التغذية التشغيلية، خصائص الإشعاع الحراري،ظروف التثبيت والخصائص الأخرىلا تتحمل SAEF أي مسؤولية عن فشل أو تلف عند استخدامها خارج النطاقات المضمونة.النظر في معدلات الفشل المتوقعة عادة أو أنماط الفشل في أجهزة أشباه الموصلات واستخدام تدابير نظامية مثل أمانات الفشل، بحيث لا تسبب المعدات التي تتضمن منتج SAEF إصابة جسدية أو حريق أو أضرار أخرى ناتجة عن تشغيل منتج SAEF.
(23) هذا المنتج لم يتم تصميمه ليكون مقاوم للإشعاع

شاشة الحبر الإلكتروني لديها سيناريوهات تطبيق غنية، والنهاية B / C هو محرك العجلات الثنائية

باعتبارها تكنولوجيا عرض جديدة ، توسع الورقة الإلكترونية سيناريوهات التطبيق النهائي في مجال شاشة العرض المسطحة.الورق الإلكتروني هو في الأساس نوع من تكنولوجيا العرض المسطحة، والمعروف أيضا باسم شاشة الحبر الإلكتروني، والتي يمكن أن تحاكي الإدراك البصري للطباعة والكتابة على الورق.ويمكنها الحفاظ على العرض حتى عندما تكون الطاقة مغلقة، والخصائص الأساسية هي انخفاض استهلاك الطاقة والصحة البصرية، والتي يمكن أن تسمى تكنولوجيا شاشة جديدة التي هي "صغيرة ولكن جميلة".

خصائص منتجات شاشة الحبر الإلكتروني متميزة، وتتوسع سيناريوهات التطبيق في الأسفل بسرعة.يتمحور خصائص المنتجات ذات الصلة بالورق الإلكتروني حول الاستبدال بالورق وانخفاض استهلاك الطاقة، وتطوير تدريجيا إلى سيناريوهات تطبيق B / C بعد الجمع بين خفض التكاليف والطلب الجديد.تمتد إلى أجهزة الكمبيوتر المحمولة وشاشات الكمبيوتر، أساور الساعات والمنتجات الأخرى القابلة للارتداء، المنزل الذكي ومجالات التطبيق الأخرى.ويتخذ المنتج سوق التجزئة من إنترنت الأشياء منخفضة الطاقة كسيناريو تطبيق رئيسي، وتتوسع إلى مجالات التجزئة الذكية والخدمات اللوجستية الذكية والنقل الذكي والصناعة الذكية والرعاية الصحية الذكية والتعليم الذكي.

تكنولوجيا الكهرباء المكبسلة المجهرية تحتل الموقف الرئيسي لعرض شاشة الحبر الإلكترونية. وتعتبر التكنولوجيا الأساسية لشاشة الحبر الإلكتروني هي تصميم مخطط وحدة العرض.من بينها تكنولوجيا الكبسولات الصغيرة الكهربائية هي المخطط الرئيسييتكون تصميم المنتج من رصيف TFT وطبقتين من الأقطاب الكهربائية ، وضعت بين الجسيمات السوداء المشحونة إيجابيا والجسيمات البيضاء المشحونة سلبا.هذه التقنية تستخدم مبدأ الجذب الإيجابي والسلبي، عن طريق تطبيق الأقطاب الكهربائية لتحكم في البكسلات لعرض الأسود أو الأبيض،ويمكنك أيضا ضبط حجم الجهد للسيطرة على موقع الجسيمات السوداء أو البيضاء من منطقة العرض العلوية لعرض الرمادي.

مدفوعاً بالطلب على التطبيقات النهائية، أدى سوق شاشات الحبر الإلكتروني إلى فترة نمو سريع. وفقاً لإحصاءات وتوقعات TrendForce،كان إجمالي حجم سوق شاشة الحبر الإلكتروني العالمي 3 دولار أمريكي.1 مليار دولار في عام 2021 ومن المتوقع أن تصل إلى 20.34 مليار دولار أمريكي في عام 2026، مع معدل نمو سنوي مركب بلغ 45.62٪ من عام 2021 إلى عام 2026E. من حيث تطبيقات الاستخدام النهائي،تمثل الإلكترونيات الاستهلاكية أكبر حصة في السوق في عام 2021، يصل إلى 53.70٪ جنبا إلى جنب مع إحصاءات مخابرات موردور وتوقعاتمعدل نمو أسواق الاستخدام النهائي الأخرى سيكون على أعلى مستوى بين جميع قطاعات الاستخدام النهائي خلال الفترة المتوقعة، مع نمو سنوي سنوي قدره 52.20٪ من 2021 إلى 2026E.

التركيز في الصناعة الصناعية للشاشة الحبر الإلكتروني مرتفع، ويتزايد ظهور خصائص المجموعات الصناعية في المجال المتوسط.وعلامات تجارية المحطات السفلية تميل إلى التنوعالمنتجين الصعودية الحجاب الحاجز تهيمن على تايواني يوانتاى التكنولوجيا مع تقنيتها الرائدة والموردين الآخرين تشمل غوانغجو أوي إلكترونيكسوالتي تظهر بشكل عام نمط الاحتكارلقد شكلت شركات تصنيع الوحدات المتوسطة تجمعات صناعية بما في ذلك "يوانتاى تكنولوجيا" و "بوى" و "كينجيو أوبتو إلكترونيكس" و "ياشى أوبتو إلكترونيكس" إلخ.تمثل أكثر من 90% من حصة سوق وحدات الورق الإلكتروني العالمية، وتصبح خصائص المجموعات بارزة بشكل متزايد. من بين الشركات المصنعة للمحطات التالية شركات تصنيع الإلكترونيات الاستهلاكية مثل Zhangyue Technology ،مزودي حلول ESL مثل Hanshow Technology، ومع إضافة العلامات التجارية المستمرة لبرمجيات التطبيقات مثل iFLYTEK ، فإن أنواع الشركات المصنعة تميل إلى التنويع.

قيمة وحدة العرض من منتجات شاشة الحبر الإلكتروني تمثل نسبة بارزة ، والمجالات الوسطى والشركة هي الروابط الأساسية للسلسلة الصناعية.أخذ قارئ الكتب الإلكترونية كيندل كمثال، وحدات العرض تمثل أكثر من 40٪ من حصة تكلفة الأجهزة للجهاز بأكمله، تليها وحدات الاتصال التي تمثل حوالي 20٪،المعالجات والشرائح ذات الصلة التي تمثل حوالي 20٪، وأجزاء هيكلية، وPCBs وأجزاء الأجهزة الأخرى تمثل حوالي 10٪ من الحصة المتبقية.نحن نعتقد أن المنتصف والقمة من السلسلة الصناعية هي قلب المشهد التنافسي، ووضع أن التسويق على نطاق واسع من المنتجات الورقية الإلكترونية محدودة من قبل ارتفاع الأسعار المستمرة للمنتجات الفردية سيتم كسر تدريجيا.نحن نوصي بالتركيز على فرص الاستثمار في المنتصف والقمة من سلسلة القيمة.

التطبيق

نظام إلكتروني لوسوم الرف، قراءة الورق الإلكتروني، كتب ملاحظات الورق الإلكتروني، الهواتف المحمولة، أجهزة الكمبيوتر، الشاشات، المنتجات القابلة للارتداء،

1.54 بوصة حبر إلكتروني عرض 200 * 200 نقطة دقة، AM EPD، استهلاك الطاقة المنخفضة للغاية واجهة SPI

شاشة الحبر الإلكتروني 1.54 بوصة، EPD 1.54 بوصة رسم المنتج

1.54 بوصة حبر إلكتروني عرض 200 * 200 نقطة دقة، AM EPD، استهلاك الطاقة المنخفضة للغاية واجهة SPI

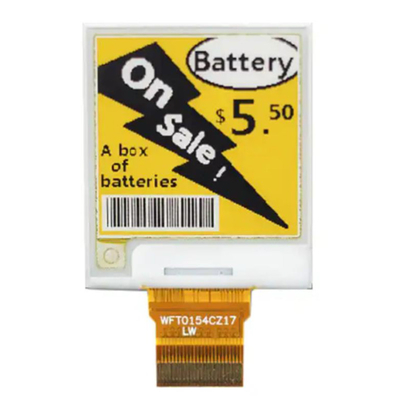

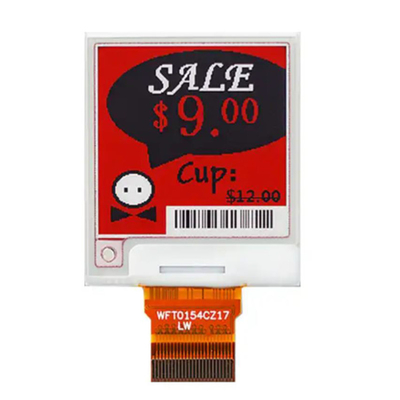

شاشة الحبر الإلكتروني 1.54 بوصة، EPD 1.54 بوصة صورة المنتج
