1.54 بوصة حبر إلكتروني عرض 200 * 200 نقطة دقة، AM EPD، استهلاك الطاقة المنخفضة للغاية واجهة SPI

1.54 بوصة حبر إلكتروني عرض 200 * 200 نقطة دقة، AM EPD، استهلاك الطاقة المنخفضة للغاية واجهة SPI

شاشة الحبر الإلكتروني 1.54 بوصة، EPD 1.54 بوصة وصف الشاشة

تكنولوجيا SAEF SFEPD154B-7099A-BW هو شاشة إلكتروفوريتيك المصفوفة النشطة ((AM EPD) ، مع واجهة وتصميم نظام مرجعية. تحتوي المنطقة النشطة 1.54 ′′ على 200 × 200 بكسل ،و لديها قدرات عرض كاملة 2 بتالوحدة هي شاشة TFT-array القيادة الكهربائية ، مع دوائر متكاملة بما في ذلك بوفر البوابة ، بوفر المصدر ، واجهة SPI ، منطق التحكم في التوقيت ، مذبذب ، DC-DC ، SRAM ، LUT ، VCOM.يمكن استخدام الوحدة في الأجهزة الإلكترونية المحمولة، مثل نظام العلامة الإلكترونية على الرف (ESL).

SFEPD154B-7099A-BW هي لوحة 1.54 ′′ a-Si ، TFT المصفوفة النشطة ، شاشة ورقية إلكترونية (EPD). اللوحة لديها دقة عالية (188dpi) بحيث يمكنها عرض أنماط دقيقة بسهولة.نظرا لطبيعته الثنائية الاستقرار، لوحة EPD يتطلب القليل جدا من الطاقة لتحديث ولا يحتاج أي طاقة للحفاظ على صورة..

الخصائص

1 a-Si TFT مصفوفة نشطة شاشة ورقية إلكترونية (EPD)
2 دقة: 200 × 200
3 استهلاك طاقة منخفض للغاية
زاوية رؤية واسعة جداً - قريبة من 180 درجة
5 رقيقة جداً وخفيفة
6 واجهة SPI
7 متوافقة مع RoHS

درجة حرارة العمل

درجة حرارة التشغيل هي -0-50C، درجة حرارة التخزين هي -20-60C. 90٪ RH Max. (Ta 40 oC) ، حيث Ta هو درجة حرارة البيئة.

يجب أن تكون درجة حرارة المصابيح الرطبة 39 درجة مئوية كحد أقصى (Ta > 40 درجة مئوية). لا يوجد تآثار ولا ثلج في القيم المطلقة للبيئة.

يجب أن تكون درجة حرارة سطح شاشة العرض 0 درجة مئوية في الحد الأدنى و 50 درجة مئوية في الحد الأقصى. يعتمد وقت التحديث على درجة حرارة التشغيل.
مادة الحبر الإلكتروني حساسة للرطوبة والأشعة فوق البنفسجية The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updatingفي حين يتم تصنيف الشاشات للقيام وفقا للمواصفات لفترة الضمان في بيئة التشغيل المحددة المطلقة، أفضل حالة التخزين،كلما كانت أداء شاشات E Ink أفضلعلى غرار المكونات الأخرى الحساسة للرطوبة والأشعة فوق البنفسجية، نوصي بأن يتم تخزين شاشاتنا في بيئات تحكم في درجة الحرارة والرطوبة،تحت الظروف المثلى للتخزين المحددة أعلاه، بعيدا عن أشعة الشمس، لتحسين أدائهم.


تحذير
(1) يتم تصنيع لوحة / وحدة EPD من مواد هشة مثل الزجاج والبلاستيك ، ويمكن أن تتحطم أو تشقوق إذا سقطت. يرجى التعامل معها بعناية.لا تطبق قوة مثل الانحناء أو التواء على لوحة EPD.
(2) يوصى بتجميع أو تثبيت ألواح EPD في منطقة عمل نظيفة. الغبار والزيت قد يسببون قصاصات كهربائية أو تدهور / خدش / حفرة فيلم ورقة الحماية.
(3) لا تضغط على لوحة EPD لمنع تلفها.
(4) لا تربط أو تفك الاتصال بين واجهة الاتصال بينما لوحة EPD تعمل.
(5) يرجى دعم اللوحة بإصبعك أثناء توصيل كابل الواجهة مثل FPC.
(6) لا تتراكم لوحات / وحدات EPD.
(7) لا تضغط على FPC على حافة الزجاج أو سحب FPC لأعلى / أسفل إلى 90 °.
(8) لا تلمس مرفق FPC الرئيسي.
(9) لا تلمس منطقة ربط وحدة التحكم المركزية. قد يخدش رصاصة TFT أو يضر بوظيفة وحدة التحكم المركزية.
(10) ارتداء حزام معصم (الربط بالأرض) عند التعامل مع وخلال التجميع.يتم تضمين أجهزة أشباه الموصلات في لوحة / وحدة EPD ويجب التعامل معها بعناية لمنع أي تفريغ كهربائي ثابت (ESD)(قد تكون هناك حاجة إلى مروحة آيونية في عملية التجميع لتقليل خطر ESD.)
(11) احفظ لوحة / وحدة EPD في البيئة المحددة وصناديق التعبئة الأصلية عند التخزين لتجنب الخدش والحفاظ على الأداء الأصلي.
(12) لا تفكك أو تعيد تجميع لوحة EPD.
(13) استخدم قطعة قماش ناعمة جافة بدون مواد كيميائية للتنظيف. يرجى عدم الضغط بقوة للتنظيف لأن سطح فيلم الصفحة الواقية ناعم جداً وبدون طبقة صلبة.هذا السلوك سيجعل حفرة أو خدش على صفيحة الحماية.
(14) يرجى الانتباه للرطوبة لتجنب اختراقها في لوحة EPD ، والتي قد تسبب تلفًا أثناء التشغيل.
(15) هو منتج التشغيل في درجة حرارة منخفضة. يرجى مراعاة درجة حرارة مختلفة لجعل الصقيع أو الندى على سطح لوحة EPD.الرطوبة يمكن أن تخترق لوحة EPD بسبب الصقيع أو الندى على سطح لوحة EPDو يسبب أضرار لوحة EPD.
(16) إذا لم يتم تحديث لوحة / وحدة EPD كل 24 ساعة ، فقد تحدث ظاهرة معروفة باسم "Ghosting" أو "Image Sticking".من المستحسن أن يقوم العميل بتجديد علامة ESL / EPD كل 24 ساعة في حالة الاستخداميوصى بأن يقوم العميل بإرسال أو تخزين علامة ESL / EPD مع صورة بيضاء بالكامل لتجنب هذه المشكلة
(17) درجة حرارة عالية، رطوبة عالية، أشعة الشمس أو الضوء الفلورسنت قد يضعف أداء لوحة EPD.ضوء الشمسأو مصاب بالفلوروسنت لفترات طويلة من الزمن.
(18) يمكن مسح حبر الملصق المستخدم لتمييز رقم هوية اللوحة بسهولة بواسطة المذيب. يرجى تجنب استخدام المذيب لتنظيف لوحة EPD.
(19) يتم تعبئة EPD تحت الفراغ.
(20) قبل الموافقة من قبل BOE والعميل ، يمكن أن تخضع المنتجات ومواصفات المنتجات للتغيير دون إشعار.تأكد من أنك تلقيت أحدث معايير المنتج أو المواصفات قبل التصميم النهائي، شراء أو استخدام.
(21) يبذل BOE كل جهد ممكن لضمان أن منتجاتها ذات جودة عالية وموثوقية. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury، مثل الطيران والفضاء والطيران والطاقة النووية ومراقبة الاحتراق والنقل والنقل ومعدات السلامة أو المعدات الطبية لدعم الحياة.
(22) تصميم تطبيقك بحيث يتم استخدام المنتج ضمن النطاقات المضمونة من قبل SAEF وخاصة لحد أقصى التصنيف، نطاق جهد التغذية التشغيلية، خصائص الإشعاع الحراري،ظروف التثبيت والخصائص الأخرىلا تتحمل SAEF أي مسؤولية عن فشل أو تلف عند استخدامها خارج النطاقات المضمونة.النظر في معدلات الفشل المتوقعة عادة أو أنماط الفشل في أجهزة أشباه الموصلات واستخدام تدابير نظامية مثل أمانات الفشل، بحيث لا تسبب المعدات التي تتضمن منتج SAEF إصابة جسدية أو حريق أو أضرار أخرى ناتجة عن تشغيل منتج SAEF.
(23) هذا المنتج لم يتم تصميمه ليكون مقاوم للإشعاع

شاشة الحبر الإلكتروني لديها سيناريوهات تطبيق غنية، والنهاية B / C هو محرك العجلات الثنائية

تتميز شاشة الحبر الإلكتروني (E-ink) بخصائص حماية العين وتوفير الطاقة والقدرة على الانحناء وما إلى ذلك ، وتعتمد أساسًا على انعكاس الضوء المحيط الخارجي لتحقيق عرض الشاشة.نحن نعتقد أن شاشات الحبر الإلكتروني من المتوقع أن تتقدم في نفس الوقت في مجالات التجارة والمستهلك، 1) التجارية: نتوقع أن منتجات شاشة الحبر الإلكتروني، مثل ESL، من المتوقع أن تتوسع بسرعة في مجال التجزئة، وهناك مجالات تطبيق محتملة في المكاتب والتصنيع،طبية2) الاستهلاك: نحن متفائلون بأن القراء الإلكترونيين من المتوقع أن يولدوا العلامات التجارية المحلية المحليةأجهزة العرض والأجهزة القابلة للارتداء.

يتركز العرض السابق لشاشات الحبر الإلكترونية بشكل نسبي، ومن المتوقع أن يؤدي خفض التكاليف في المستقبل إلى تعزيز انتشار التطبيق.تكنولوجيا الأساسية لفيلم الورق الإلكتروني هي في الغالب تكنولوجيا الكبسولة الصغيرة، والتي تمثلها شركة Yuantai Technology وتحتل حصة كبيرة من السوق،في حين أن التقنيات الأخرى في الغالب في مرحلة البحث والتطوير أو محاولات التسويق الأوليةووفقًا لإحصاءات وتوقعات TrendForce ، فإن حجم سوق الورق الإلكتروني العالمي سيكون حوالي 4.65 مليار دولار في عام 2022 ومن المتوقع أن يصل إلى 20.34 مليار دولار في عام 2026.نحن نعتقد أنه مع زيادة عدد الموردين في المنتصف والقمة من سلسلة الصناعة تحقيق اختراقات تكنولوجية، من المتوقع أن ينخفض سعر منتجات الورق الإلكتروني تدريجيا، مما يعزز المزيد من سيناريوهات التطبيق.نحن متفائلون بشأن استمرار نمو شحنات آلات الورق الإلكتروني.

ارتفع معدل اختراق مجال التجزئة الجديد، وتم إثراء سيناريوهات التطبيق في الأسفل تدريجياً.يظهر تطبيق شاشة الحبر الإلكتروني في B-end بشكل رئيسي في مختلف منتجات الملصقات الورقية الإلكترونية ولوحات الإعلاناتووفقًا لبيانات شركة "قونزي" الاستشارية، في عام 2021، سيتم شحن 190 مليون قطعة من علامات الأسعار الإلكترونية، مع معدل نمو مركب بلغ 26.5٪ في السنوات الخمس الماضية.وفقاً لتوقعات شركة "لوتو" للتكنولوجيا، من المتوقع أن يصل نمو شحنات وحدات ESL إلى 100٪ في عام 2022. نعتقد أنه مع الانتشار التدريجي لمفاهيم مثل التجزئة الذكية والرعاية الطبية الذكية والخدمات اللوجستية الذكية ،سوف تستمر صناعة الورق الإلكتروني في التوسع إلى الغاية التجاريةنحن نستمر في التفاؤل حول النمو القوي الذي حققته الصناعة ضد هذا الاتجاه، وفي الوقت نفسه، نتوقع أن مع الزيادة السريعة في اختراق التسويق،ستظهر الطلبات التطبيقية المتنوعة في نهاية B.

تغطي تطبيقات محطات المستهلكات مجموعة واسعة، والعلامات التجارية المحلية والأجنبية تعمل بنشاط على الابتكار لملء السوق. تستخدم الورقة الإلكترونية على نطاق واسع في الإلكترونيات الاستهلاكية،بما في ذلك قراءة الورق الإلكتروني، أجهزة الملاحظات الورقية الإلكترونية ، الهواتف المحمولة ، أجهزة الكمبيوتر ، الشاشات ، المنتجات القابلة للارتداء ، وما إلى ذلك. بالإضافة إلى ذلك ، يحتوي BMW iX Flow Concept على ورقة إلكترونية E Ink تغطي خارج السيارة.وفقًا لبيانات TrendForce، كان حجم سوق الإلكترونيات الاستهلاكية العالمية لمنتجات الورق الإلكتروني 1.665 مليار دولار في عام 2021 ومن المتوقع أن يصل إلى 10.112 مليار دولار في عام 2026.نعتقد أنه مع ظهور مفاهيم مثل التعليم الذكي والمكاتب المساعدة، ميزات الورق الإلكتروني مثل حماية العين، قابلية الانحناء، وانخفاض استهلاك الطاقة سوف تصبح بارزة بشكل متزايد،ومن المتوقع أن تؤدي سيناريوهات تطبيق شاشات الحبر الإلكتروني على C-end إلى مزيد من الابتكار والتوسع.

التطبيق

نظام إلكتروني لوسوم الرف، قراءة الورق الإلكتروني، كتب ملاحظات الورق الإلكتروني، الهواتف المحمولة، أجهزة الكمبيوتر، الشاشات، المنتجات القابلة للارتداء،

1.54 بوصة حبر إلكتروني عرض 200 * 200 نقطة دقة، AM EPD، استهلاك الطاقة المنخفضة للغاية واجهة SPI

شاشة الحبر الإلكتروني 1.54 بوصة، EPD 1.54 بوصة رسم المنتج

1.54 بوصة حبر إلكتروني عرض 200 * 200 نقطة دقة، AM EPD، استهلاك الطاقة المنخفضة للغاية واجهة SPI

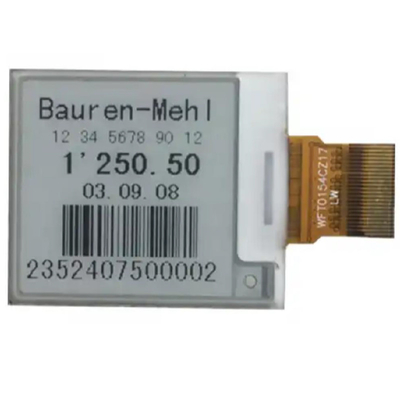

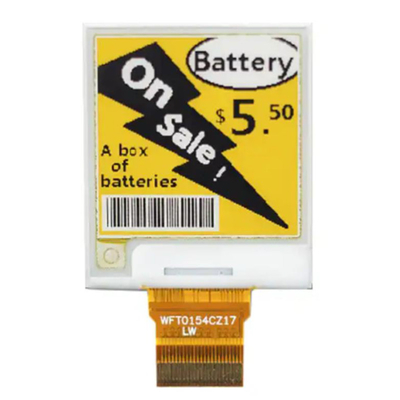

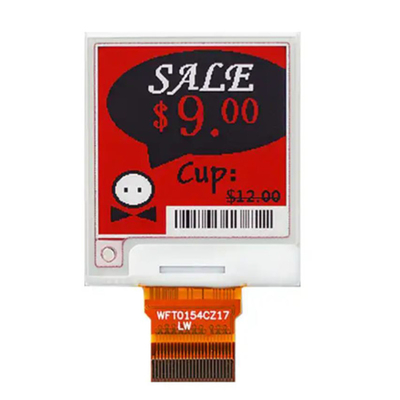

شاشة الحبر الإلكتروني 1.54 بوصة، EPD 1.54 بوصة صورة المنتج

المصنع والمرافق

الاتصال

مرحباً بك في الاستفسار عن طريق ck@saef.com.cn

كلمة رئيسية للبحث:EPD 1.5 بوصة، 1.54 بوصة شاشة حبر إلكتروني، شاشة ESL 1.5 بوصة، Epaper 1.5 بوصة، E- بوصة 1.5 "
