تفاصيل المنتج:
|
| المنتج: | EPD 2.13" | القرار: | دقة 122×250 نقطة |
|---|---|---|---|
| وضع العرض: | شاشة العرض الكهربي للمصفوفة النشطة (AM EPD) | بصريات: | كل زوايا الرؤية |
| مخطط خافت.: | 29.2 ((H) x59.2 ((V) x1.0 ((D) ملم | المنطقة النشطة: | 23.705 (ارتفاع) × 48.55 (فولت) ملم |
| درجة الحرارة التشغيل: | 0 درجة مئوية إلى + 50 درجة مئوية | درجة حرارة التخزين: | -25 درجة مئوية إلى +60 درجة مئوية |
| الرقم السري: | 24 دبابيس | واجهة: | SPI |
| إبراز: | شاشة عرض الورق الإلكترونية 122 × 250 نقطة,شاشة عرض الورق الإلكترونية 2.13 بوصة,لوحة عرض الحبر REACH E |
||
3 ألوان EPD 2.13 بوصة شاشة،2.13" الحبر الإلكتروني وصف الشاشة ESL
تكنولوجيا SAEF SFEPD213BWR-7018A01 هي لوحة 3 ألوان 2.13 HR a-Si ، TFT المصفوفة النشطة ، شاشة ورقية إلكترونية (EPD).اللوحة لديها مثل هذا الدقة العالية (131dpi) التي هي قادرة على عرض بسهولة أنماط دقيقةنظرا لطبيعته الثنائية الاستقرار، لوحة EPD يتطلب القليل جدا من الطاقة لتحديث ولا يحتاج أي طاقة للحفاظ على الصورة.
الخصائص
1. a-Si TFT مصفوفة نشطة شاشة ورقية إلكترونية
2ثلاثة ألوان تدعم: أبيض، أسود، أحمر
3دقة: 250 × 122
4استهلاك طاقة منخفض للغاية
5زاوية رؤية واسعة جداً - قريبة من 180 درجة
6رقيقة جداً وخفيفة
7واجهة SPI
8. متوافقة مع RoHS
| موضوع المعلومات العامة | المحتوى |
| حجم الشاشة |
2.13 بوصة |
| وضع العرض | المصفوفة النشطة EPD |
| دقة العرض | 122 ((H) × 250 ((V) بكسل |
| المنطقة النشطة | 23.705 ((H) x48.55 ((V) mm |
| مساحة البكسل | 0.194.3 × 0194.2 ((131dpi) |
| FPL (المصفوفة المقدمة) | (سبيكترا ريد 2)0 |
| مقياس المخطط | 29.2 ((H) x59.2 ((V) x1.0 ((D) مم |
| الوزن | 4.1 غرام |
| الجهد المنطقي | 3.0 فولت نموذجي |
| درجة حرارة العملية | 0°C إلى +50°C |
| درجة حرارة التخزين | -25°C إلى +60°C |
| واجهة | SPI |
| الامتثال | متوافقة مع REACH و RoHS |
التطبيق
النظام الإلكتروني لتسمية الرف
تعريف الدبوس
PIN1، NC غير متصل
الدبوس 2، GDR / O / Power MOSFET التحكم بالشاحن، هذا الدبوس هو N-Channel MOSFET Gate Drive Control.
الدبوس 3، RESE / I / Booster Control Input، هذا الدبوس هو مدخل الحساسة الحالية لحلقة التحكم.
PIN4، NC لا تتصل مع دبوس NC الأخرى
الدبوس 5، VDHR / C / مكثف. هذا الدبوس هو الجهد القيادي للبوابة الإيجابية ودبوس إمدادات الطاقة لـ VSH2 يجب توصيل مكثف استقرار بين VSH2 و GND.
PIN6، TSCL / O / I2C واجهة إلى جهاز استشعار درجة الحرارة الرقمية
PIN7 ، TSDA / I / O / I2C واجهة إلى جهاز استشعار درجة الحرارة الرقمي دبوس البيانات
الدبوس 8، BS / I / VSS، هذا الدبوس هو إعداد واجهة لوحة.
PIN9، BUSYN / O / إشارة مشغولة الجهاز، هذا الدبوس هو الدبوس الإخراجية للحالة مشغولة. عندما تكون الحالة مشغولة عالية، يجب عدم مقاطعة تشغيل الشريحة، ويجب عدم إرسال الأمر.
الدبوس 10، RSTN / I / System Reset، هذا الدبوس هو مدخل إشارة إعادة ضبط.
الدبوس11، D/C/I هذا الدبوس هو بيانات/توجيه التحكم
الدبوس 12، CSB / I / هذا الدبوس هو الشريحة تحديد.
PIN13، SCL / I / مدخل ساعة الاتصال المتسلسل.
PIN14، SDA / I / إدخال بيانات الاتصال المتسلسل / الخروج.
PIN15، VDDIO / P / الطاقة للدبابيس المنطقية الواجهة I / O. يجب أن تكون متصلة مع VCI.
PIN16، VCI / P / إمدادات الطاقة للشريحة
PIN17، GND / P / الأرض
PIN18، VDDD / C / خروج المنظم الداخلي يجب توصيل مكثف بين VDD و GND.
PIN19، VPP / P / إمدادات الطاقة لبرمجة OTP
Pin20، VSH / C / هذا الدبوس هو جهد القيادة الإيجابية المصدر. يجب توصيل مكثف الاستقرار بين VSH و GND.
يجب توصيل مكثف الاستقرار بين VGH و GND.
PIN22، VSL / C / هذا الدبوس هو الجهد السلبي الموارد القيادة ودبوس إمدادات الطاقة ل VCOM. يجب توصيل مكثف الاستقرار بين VSL و GND.
Pin23، يجب توصيل مكثف الاستقرار VGL / C / A بين VGL و GND.
Pin24، VCOM / C / هذا الدبوس هو فولتاج القيادة VCOM يجب توصيل مكثف استقرار بين VCOM و GND.
3 ألوان EPD 2.13 بوصة شاشة،2.13" إلكترونية الحبر ESL العرضالرسم

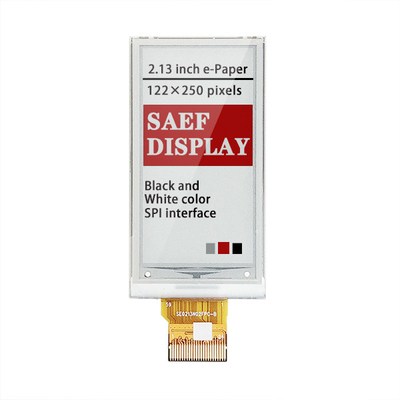

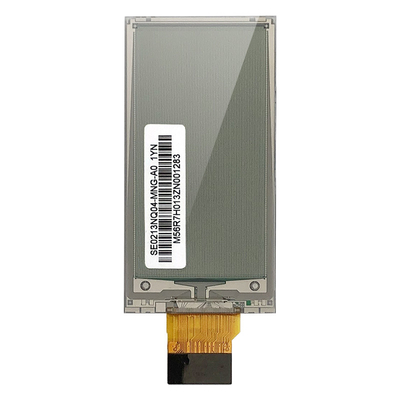

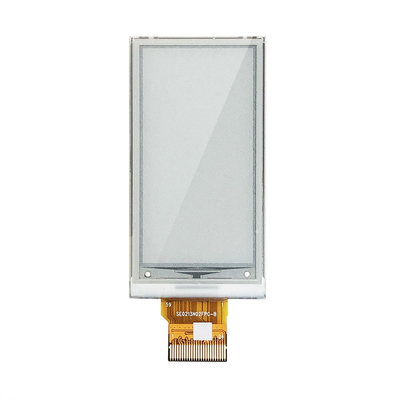

3 ألوان EPD 2.13 بوصة شاشة،2.13" إلكترونية الحبر ESL العرضصورة المنتج
