علامة السعر 2.66 بوصة وضع عاكس شاشة ESL 152x296 نقطة القرار

شاشة ESL 2.66 بوصة، شاشة E-ink 2.66 بوصة

تكنولوجيا SAEF SFEPD266H-7005A01 هو شاشة إلكتروفوريتيك المصفوفة النشطة ((AM EPD) ، مع واجهة وتصميم نظام مرجعية. تحتوي المنطقة النشطة 2.66 ′′ على 152 × 296 بكسل.الوحدة هي TFT- صفيحة تشغيل شاشة الكهرباء، مع دوائر متكاملة بما في ذلك بوفر البوابة ، بوفر المصدر ، واجهة MCU ، منطق التحكم في التوقيت ، مذبذب ، DC-DC ، SRAM ، LUT ، VCOM. يمكن استخدام الوحدة في الأجهزة الإلكترونية المحمولة ،مثل نظام العلامة الإلكترونية على الرف (ESL).

الخصائص

عرض 152×296بيكسل

انعكاس البيض فوق 30%

نسبة التباين أعلى من 8:1

زاوية مشاهدة واسعة جداً

استهلاك طاقة منخفض للغاية

وضع انعكاس نقي

عرض ثنائي الاستقرار

أوضاع المناظر الطبيعية والصور

وضع النوم العميق

على الشريحة العشوائية

شكل الموجة المخزن في OTP على الشريحة

واجهة محيطية متوافرة

أوسيلاتور على الشريحة

تحكم مكبر ومركز تنظيم على الشريحة لتوليد فولتاج القيادة VCOM و Gate و Source

إشارة 2C إشارة واجهة رئيسية لقراءة جهاز استشعار درجة الحرارة

التطبيق

النظام الإلكتروني لتسمية الرف

تعريف الدبوس

الدبوس1، NC لا تتصل مع الدبوس NC الأخرى

PIN2، GDR / O / N-قناة MOSFET Gate Drive Control

PIN3، RESE / I / مدخل الحساسة الحالية لحلقة التحكم

PIN4، NC لا تتصل مع دبوس NC الأخرى

Pin5، VDHR / C / جهد محرك مصدر إيجابي للمصدر

PIN6، TSCL / O / I2C واجهة إلى جهاز استشعار درجة الحرارة الرقمية

PIN7 ، TSDA / I / O / I2C واجهة إلى جهاز استشعار درجة الحرارة الرقمي دبوس البيانات

دبوس 8، دبوس اختيار واجهة BS / I / Bus (ملاحظة 5-4)

الدبوس 9، BUSYN / O / الدبوس الخارجي للحالة المزدحمة (الملاحظة 5-3)

"البين 10، إدخال إشارة "إرسال/إعادة تعيين

الدبوس 11، D/C / I / Data / Command control (ملاحظة 5-2)

الدبوس 12، CSB / I / شريحة تحديد الدبوس المدخل (ملاحظة 5-1)

الدبوس 13 ، SCL / I / الدبوس السريري للساعة (SPI)

PIN14، SDA / I / Serial Data pin (SPI)

الدبوس 15، VDDIO / P / إمدادات الطاقة لدبوسات المنطق الواجهة. يجب أن تكون متصلة مع VDD

PIN16، VDD / P / إمدادات الطاقة للشريحة

PIN17، GND / P / الأرض

يمكن تنظيم VDDD داخلياً من VDD. يجب توصيل مكثفات بين VDDD و VSS في جميع الظروف

PIN19، VPP / P / إمدادات الطاقة لبرمجة OTP

Pin20، VSH / C / إيجابي مصدر تشغيل الجهد 2

Pin21، VGH / C / إيجابية البوابة تشغيل الجهد

Pin22، VSL / C / سلبي مصدر الجهد القائم

Pin23، VGL / C / الضغط القيادي السلبي للبوابة

Pin24، VCOM / C / VCOM الجهد القيادي

I = الدبوس الإدخالي، O = الدبوس الإخراجية، I / O = الدبوس ثنائي الاتجاه (الإدخال / الإخراج) ، P = الدبوس الطاقة، C = الدبوس مكثف

الملاحظة 5-1: هذا الدبوس هو مدخل شريحة تحديد الاتصال إلى MCU. يتم تمكين الشريحة للاتصال MCU فقط عندما يتم سحب CSB منخفضة.

الملاحظة 5-2: هذا الدبوس هو الدبوس التحكم في البيانات / القيادة الذي يصل إلى MCU في وضع SPI ذو 4 أسلاك. عندما يتم سحب الدبوس عالياً ، سيتم تفسير البيانات في SDA على أنها بيانات. عندما يتم سحب الدبوس منخفضًا ، يتم تحويل البيانات إلى بيانات.سيتم تفسير البيانات في SDA كقاعدة.

الملاحظة 5-3: هذا الدبوس هو الدبوس الخروج الحالة مشغولة. عندما مشغولة عالية، يجب أن لا يتم قطع تشغيل رقاقة، لا ينبغي إرسال الأمر، على سبيل المثال،الشريحة سوف تضع دبوسية عالية عندما - أخرج شكل موجة العرض - البرمجة مع OTP - التواصل مع مستشعر درجة الحرارة الرقمي

الملاحظة 5-4: دبوس اختيار واجهة الحافلة

واجهة وحدة مكافحة التشويش

L واجهة محيطية متسلسلة ذات 4 خطوط ((SPI)

H 3 خطوط واجهة محيطية متسلسلة ((SPI) - 9 بت SP

شاشة ESL 2.66 بوصة، شاشة الحبر الإلكتروني 2.66 بوصة رسم المنتج

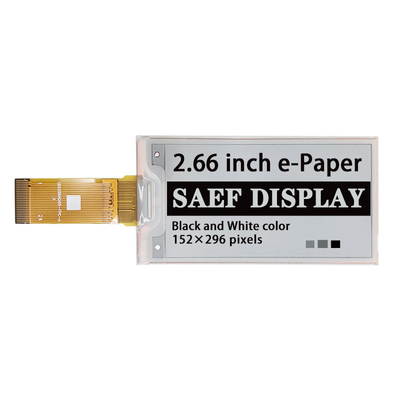

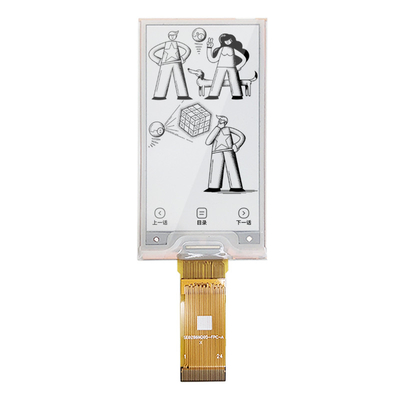

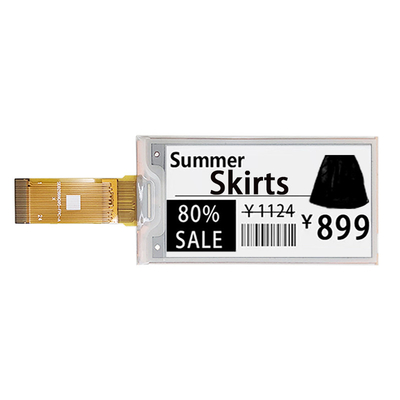

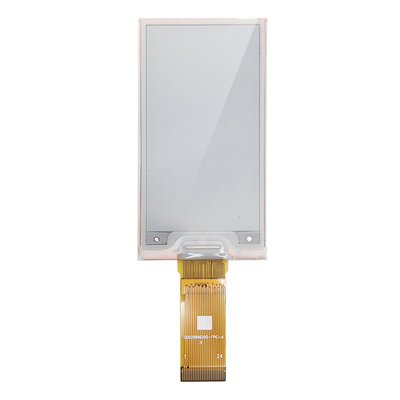

شاشة ESL 2.66 بوصة، شاشة الحبر الإلكتروني 2.66 بوصة صورة المنتج

ملاحظات:

1يتم قياس الطاقة النموذجية مع الانتقال التالي من نمط مستوى الرمادي الأفقي 2 إلى نمط مستوى الرمادي الرأسي 2 (الشكل 6-2).

2طاقة النوم العميق هي الطاقة المستهلكة عندما يكون جهاز التحكم في وضع النوم العميق.

3يتم ضمان الخصائص الكهربائية / البصرية المذكورة فقط بموجب جهاز التحكم وشكل الموجة المقدمة من قبل SAEF.
