تفاصيل المنتج:
|
| المنتج: | 1.54 بوصة إي بي دي | القرار: | دقة 152×152 نقطة |
|---|---|---|---|
| وضع العرض: | شاشة العرض الكهربي للمصفوفة النشطة (AM EPD) | بصريات: | كل زوايا الرؤية |
| مخطط خافت.: | 31.80 (أفقي) × 37.32 (رأسي) × 1.14 (عمق) ملم | المنطقة النشطة: | 27.512 (H) × 27.512 (V) mm |
| مساحة وحدة الصورة: | 0.181 ((H) × 0.181 ((V) mm | الرقم السري: | 24 دبابيس |
| واجهة: | MCU | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة عرض الحبر الإلكتروني 1.5 بوصة,شاشة عرض الحبر الإلكتروني 152 × 152 نقطة,واجهة MCU E Ink EPD |
||
شاشة الحبر الإلكتروني 1.54 بوصة، EPD 1.54 بوصة وصف الشاشة
تكنولوجيا SAEF SFEPD154H-7003A01 هو شاشة إلكتروفوريتيك المصفوفة النشطة ((AM EPD) ، مع واجهة وتصميم نظام مرجعية. تحتوي المنطقة النشطة 1.54 ′′ على 152 × 152 بكسل ،و لديها قدرات عرض كاملة 2 بت. الوحدة هي شاشة TFT-array القيادة الكهربائية ، مع دوائر متكاملة بما في ذلك بوفر البوابة ، بوفر المصدر ، واجهة MCU ، منطق التحكم في التوقيت ، مذبذب ، DC-DC ، SRAM ، LUT ، VCOM.يمكن استخدام الوحدة في الأجهزة الإلكترونية المحمولة، مثل نظام العلامة الإلكترونية على الرف (ESL).
الخصائص
◆ شاشة 152×152بيكسل
◆ انعكاس البيض فوق 30%
◆ نسبة التباين فوق 10:1
◆ زاوية مشاهدة واسعة جداً
◆ استهلاك طاقة منخفض للغاية
◆ وضعية انعكاس نقية
◆ عرض ثنائي الاستقرار
◆ وضع النوم العميق منخفض التيار
◆ على شريحة العرض ذاكرة الوصول RAM
◆ شكل الموجة المخزن في OTP على الشريحة
◆ واجهة محيطية متوافرة
◆ أجهزة التذبذب على الشريحة
◆ تحكم مكبر ومركز تحكم على الشريحة لتوليد فولتاج القيادة VCOM و Gate و Source
◆ إشارة I 2C واجهة رئيسية لقراءة مستشعر درجة الحرارة الخارجي
| موضوع المعلومات العامة | المحتوى |
| حجم الشاشة | 1.54 بوصة |
| وضع العرض | المصفوفة النشطة EPD |
| دقة العرض | 152 ((H) × 152 ((V) بكسلات |
| المنطقة النشطة | 27.512 (H) × 27.512 (V) mm |
| مساحة البكسل | 0.181 ((H) × 0.181 ((V) |
| PixelConfiguration (تكوين البيكسل) | مستطيل |
| مقياس المخطط | 31.80 (H) × 37.32 ((V × 1.14 ((D)) mm |
| الوزن | 2.7 غرام |
| الجهد المنطقي | 3.0 فولت نموذجي |
| درجة حرارة العملية | 0°C إلى +35°C |
| درجة حرارة التخزين | -25°C إلى +60°C |
| واجهة | وحدة التداول |
| الامتثال | متوافقة مع REACH و RoHS |
التطبيق

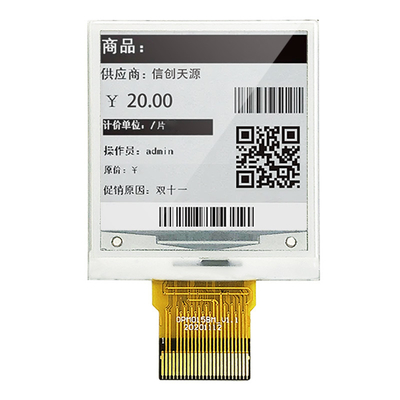

النظام الإلكتروني لتسمية الرف
تعريف الدبوس
الدبوس1، NC لا تتصل مع الدبوس NC الأخرى
PIN2، GDR / O / N-قناة MOSFET Gate Drive Control
PIN3، RESE / I / مدخل الحساسة الحالية لحلقة التحكم
PIN4، NC لا تتصل مع دبوس NC الأخرى
Pin5، VDHR / C / إيجابي مصدر تشغيل الجهد 1
PIN6، TSCL / O / I2C واجهة إلى جهاز استشعار درجة الحرارة الرقمية
PIN7 ، TSDA / I / O / I2C واجهة إلى جهاز استشعار درجة الحرارة الرقمي دبوس البيانات
دبوس 8، دبوس اختيار واجهة BS / I / Bus
دبوس 9، دبوس BUSYN / O / حالة مشغولة
"البين 10، إدخال إشارة "إرسال/إعادة تعيين
الدبوس 11، D/C / I / Data / Command control
PIN12، CSB / I / شريحة تحديد دبوس المدخلات
الدبوس 13 ، SCL / I / الدبوس السريري للساعة (SPI)
PIN14، SDA / I / Serial Data pin (SPI)
الدبوس 15 ، VDD / P / إمدادات الطاقة للدبوس المنطقية للواجهة
PIN16، VDD / P / إمدادات الطاقة للشريحة
الدبوس 17، VSS / P / الأرض
يمكن تنظيم VDDD داخلياً من VDD. يجب توصيل مكثفات بين VDDD و VSS في جميع الظروف
PIN19، VPP / P / إمدادات الطاقة لبرمجة OTP
Pin20، VSH / C / إيجابي مصدر تشغيل الجهد 2
Pin21، VGH / C / إيجابية البوابة تشغيل الجهد
Pin22، VSL / C / سلبي مصدر الجهد القائم
Pin23، VGL / C / الضغط القيادي السلبي للبوابة
Pin24، VCOM / C / VCOM الجهد القيادي
I = الدبوس الإدخالي، O = الدبوس الإخراجية، I / O = الدبوس ثنائي الاتجاه (الإدخال / الإخراج) ، P = الدبوس الطاقة، C = الدبوس مكثف
شاشة الحبر الإلكتروني 1.54 بوصة، EPD 1.54 بوصة رسم المنتج

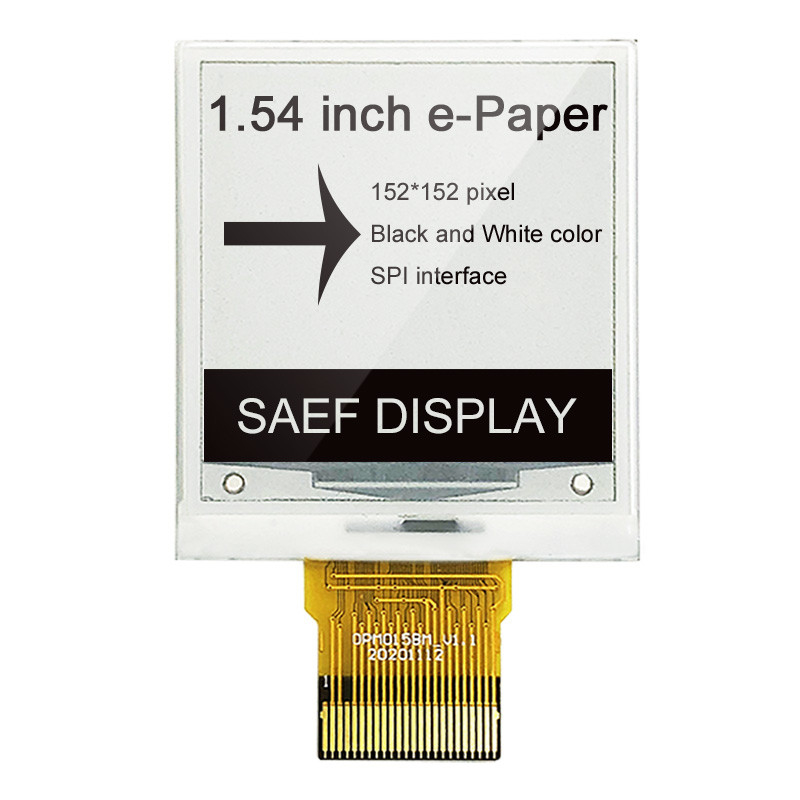

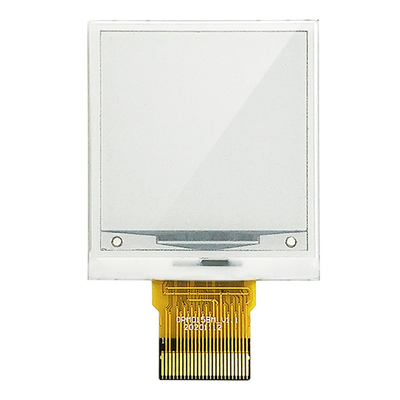

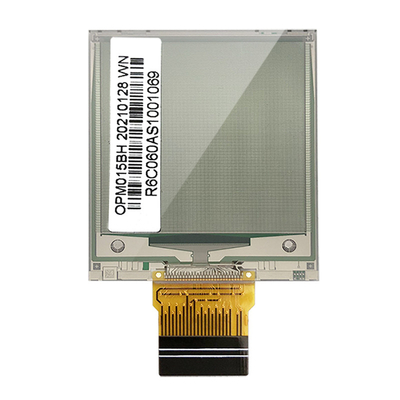

شاشة الحبر الإلكتروني 1.54 بوصة، EPD 1.54 بوصة صورة المنتج
