تفاصيل المنتج:
|
| منتج: | شاشة 4 بوصة IPS TFT LCD | القرار: | 540 × 1080 بكسل |
|---|---|---|---|
| اتجاه الرؤية: | IPS جميع زوايا الرؤية | شاشة اللمس: | بدون، مقاوم وPCAP اختياري |
| غطي العدسة: | يمكن تخصيص | إضاءة السطح: | 350 شمعة/م2 (قابلة للتخصيص) |
| واجهة: | MIPI (قابل للتخصيص) | الرقم السري: | 30 دبابيس |
| الاتصال: | نوع الموصل (قابل للتخصيص) | سائق IC: | ST7703 |
| درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 30 دبوس شاشة تعمل باللمس LCD,4 بوصة تعمل باللمس LCD,MIPI 4 بوصة شاشة TFT |
||
شاشة LCD TFT PPI عالية 4 "، 4 بوصة MIPI TFT LCD 540 * 1080 نقطة مقدمة المنتج
تقنية SAEF SF-TO400AS-8986A-N هي شاشة TFT-LCD كاملة بطول 4 بوصات مع 540 (RGB) X 1080 نقطة (540 أفقي بواسطة 1080 مجموعة من البكسلات العمودية).الجهد التغذوي (VCC) من لوحة LCD القيادة هو من هو 2.4 فولت إلى 3.3 فولت ، والجهد النموذجي هو 2.8 فولت. ودعم واجهة MIPI. يمكن استخدامه في الأنظمة المدمجة ، والأتمتة ، و GPS ، والمعدات الطبية ، والأجهزة الصناعية ، والمنازل الذكية ،معدات الأمن التي تتطلب عرض TFT بجودة عالية وصورة ملونة.
SF-TO400AS-8986A-N هو نوع IPS-LCD (IPS يعني In-plane Switching) TFT مع سطوع 350 cd / m2 (القيمة النموذجية). يمكن تخصيص الوضوح للوصول إلى 1000 نيت.الرجاء الاتصال بمبيعاتنا لمزيد من التفاصيليمكن أن تعمل في درجات الحرارة من -20 °C إلى +70 °C؛ درجات حرارة تخزينها تتراوح من -30 °C إلى +80 °C.
| المنتج: | 4 بوصة IPS TFT LCD | القرار: | 540×1080 بكسل |
|---|---|---|---|
| اتجاه المشاهدة: | IPS جميع زوايا الرؤية | شاشة لمسة: | بدون مقاومة و PCAP اختياري |
| عدسة الغطاء: | يمكن تخصيصها | ضوء السطح: | 350 Cd/m2 (يمكن تخصيصها) |
| واجهة: | MIPI (يمكن تخصيصها) | رقم الدبوس: | 30 دبوس |
| الاتصال: | نوع الجهاز (يمكن تخصيصه) | مركز التحكم بالشاحنة: | ST7703 |
| درجة الحرارة العملية: | -20°C إلى +70°C | الامتثال: | متوافقة مع REACH و RoHS |
شاشة LCD PPI TFT عالية 4 "، 4 بوصة MIPI TFT LCD 540 * 1080 نقطة رسم المنتج
| لا | الرمز | الوظيفة |
| 1 | RST_LCM | هذه الإشارة ستعيد تعيين الجهاز ويجب أن تطبق لتفعيل الشريحة بشكل صحيح. الإشارة نشطة منخفضة. |
| 2 | TE_LCM | تستخدم إشارة تأثير التمزق لمزامنة MCU لتأطير كتابة الذاكرة. |
| 3 | الـ GND | أرضية الطاقة |
| 4 | TDP0 | مسار بيانات MIPI |
| 5 | TDN0 | مسار بيانات MIPI |
| 6 | الـ GND | أرضية الطاقة |
| 7 | TDP1 | مسار بيانات MIPI |
| 8 | TDN1 | مسار بيانات MIPI |
| 9 | الـ GND | أرضية الطاقة |
| 10 | TDP2 | مسار بيانات MIPI |
| 11 | TDN2 | مسار بيانات MIPI |
| 12 | الـ GND | أرضية الطاقة |
| 13 | TDP3 | مسار بيانات MIPI |
| 14 | TDN3 | مسار بيانات MIPI |
| 15 | الـ GND | أرضية الطاقة |
| 16 | TCP | MIPI Clk |
| 17 | الـ TCN | MIPI Clk |
| 18 | الـ GND | أرضية الطاقة |
| 19 | IOVCC1.8 فولت | إمدادات الطاقة لنظام الإدخال / الإخراج IOVCC = 1.65V ~ 3.3V |
| 20 | LEDA | الـ LED Anode |
| 21 | LEDK | الكاثود LED |
| 22 | ID1 | هوية |
| 23 | NC | NC |
| 24 | VDD2V8 | إمدادات الطاقة لـ Analog، VDD = 2.5V ~ 3.3V. |
| 25 | NC | NC |
| 26 | SDA_CTP | إشارة بيانات I2C من لوحة اللمس، إذا لم يتم استخدامها، دع هذا الدبوس مفتوحا. |
| 27 | SCL_CTP | إشارة ساعة I2C من لوحة اللمس، إذا لم يتم استخدامها، دع هذا الدبوس مفتوحا. |
| 28 | EINT_CTP | انقطاع إشارة إلى المعالج الرئيسي من لوحة اللمس، إذا لم تستخدم، دع هذا الدبوس مفتوحا. |
| 29 | RST_CTP | إعادة تعيين نظام لوحة اللمس، إذا لم يتم استخدامه، دع هذا الدبوس مفتوحا. |
| 30 | VDD2.8_CTP | إمدادات الطاقة لـ Analog، VDD = 2.4V ~ 3.3V. |
| البند | الرمز | دقيقة. | (ماكس) | الوحدة | |
| فولتاج التغذية | إمدادات الطاقة | VDD | -صفر3 | +46 | V |
| التناظرية | | | | V | |
| 0 0 | الـ IOVDD | -صفر3 | +46 | V | |
| الجهد المدخل | (في) | -صفر3 | (إي أو في دي + 0)3 | V | |
| درجة حرارة التخزين | Tstg | -30 | +70 | oC | |
| درجة حرارة العمل | أعلى | -20 | +60 | oC | |
| رطوبة التخزين | Hstg | 10 | الملاحظة 1 | %RH | |
| رطوبة العمل | قف | 10 | الملاحظة 1 | %RH | |
| البند | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | |
| فولتاج التغذية | إمدادات الطاقة | VDD | 2.4 | 2.8 | 3.3 | V |
| التناظرية | مؤسسات رأس المال | 2.4 | 2.8 | 3.3 | V | |
| 0 0 | الـ IOVDD | 1.65 | 1.8/2.8 | 3.3 | V | |
| المنطق الجهد الدخالي المنخفض | VIL | -0.3IOVDD | | 0.3IOVDD | V | |
| المنطق الجهد المدخل العالي | فيروس نقص المناعة | 0.7IOVDD | | الـ IOVDD | V | |
| المنطق الجهد الخارجي المنخفض | VOL | | | 0.2IOVDD | V | |
| المنطق الجهد الخارجي العالي | VOH | 0.8IOVDD | | | V | |
| الاستهلاك الحالي | العرض الطبيعي | إيفد | | 50 | | mA |
| وضع الاستعداد | إيفد | | 30 | | يو إيه | |
| تردد الإطار | fFR | | 60 | | هرتز | |

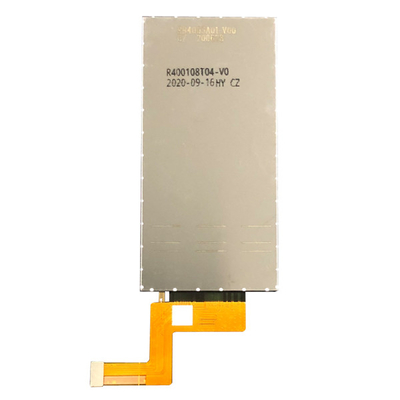

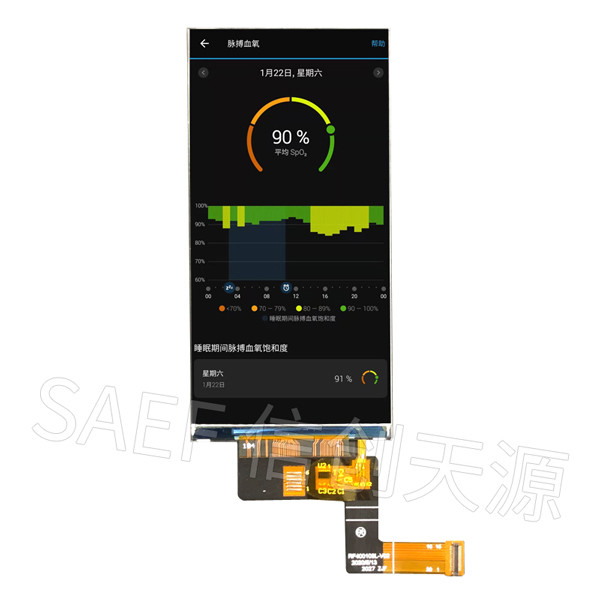

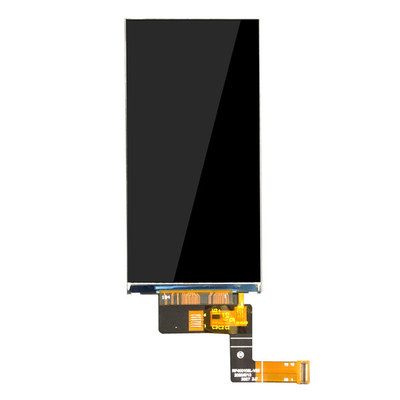

شاشة LCD TFT PPI عالية 4 "، 4 بوصة MIPI TFT LCD 540 * 1080 نقطة صورة المنتج
