تفاصيل المنتج:
|
| منتج: | 1.77 بوصة شاشة TFT SPI الأمامية | القرار: | 128 × 160 بكسل |
|---|---|---|---|
| سائق IC: | ILI9163C | شاشة اللمس: | مع لمسة مقاومة (PCAP اختياري) |
| أبعاد الغطاء الزجاجي: | قابلة للتخصيص | اتجاه الرؤية: | 00:00 |
| واجهة: | SPI (يمكن تخصيصها) | الاتصال: | نوع اللحام (قابل للتخصيص) |
| الرقم السري: | 18 دبوس (يمكن تخصيصها) | إضاءة السطح: | 200 شمعة/م2 (نيت) |
| مخطط خافت.: | 34x42.9x3.55 ملم | درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة لمس LCD مقاس 1.77 بوصة وشاشة لمس LCD مقاس 128 × 160 وشاشة عرض LCD طبية من تي إن,128x160 LCD Touch Screen,TN Medical LCD Display |
||
1.77 " شاشة LCD لمس شاشة 128x160 TN لوحة لأجهزة ذكية مقدمة المنتج
تكنولوجيا SAEF SF-TC177L-9273A-T شاشة LCD تعمل باللمس هي شاشة TFT-LCD كاملة بطول 1.77 بوصة بدقة 128x160 (مجموعة 128 بكسل أفقي بحجم 160 بكسل عمودي). يدعم هذا الطراز TFT LCD واجهة SPI;فولتاج التغذية (VCC) لوحة LCD القيادة من 2.6V إلى 3.3V ، القيمة النموذجية هي 2.8V. يمكن استخدامه في الأنظمة المدمجة ، والأتمتة ، و GPS ، والمعدات الطبية ، والأجهزة الصناعية ،معدات الأمن التي تتطلب عرض TFT بجودة عالية وصورة ملونة. SF-TC177L-9273A-T الشاشة اللمسية المقاومة TFT لديها سطوع 200 cd / m2 (القيمة النموذجية). يمكن أن تعمل في درجات الحرارة من -20 ° C إلى +70 ° C ؛ درجات حرارة التخزين تتراوح من -30 ° C إلى +80 ° C.
الخصائص
هذه الشاشة LCD TFT البالغة 1.77 بوصة هي من نوع TN، وتشير إشارة المشاهدة إلى الساعة 12.
تم تصميم هذا الشاشة TFT البالغة 1.77 بوصة لمواجهة SPI ، ويمكن تخصيصها لتكون واجهة MCU و RGB أيضًا.
هذه الشاشة لمس المقاومة 1.77 بوصة TFT هو دقة QQVGA، 128x160 نقطة، صورة / عرض النوع العمودي.
يتم التحكم في شاشة TFT البالغة 1.77 بوصة هذه بواسطة ILI9163C ، متنافسة مع ST7735.
هذا الشاشة اللمسية LCD 1.77 بوصة يمكن أن تعمل في -20°C إلى +70°C
| المنتج: | 1شاشة لمس LCD المقاومة 77 بوصة |
| القرار: | 128×160 بكسل |
| واجهة: | SPI (يمكن تخصيصها) |
| مركز التحكم بالشاحنة: | ILI9163C |
| مقاس الزجاج الغطاء: | قابلة للتخصيص |
| رقم الدبوس: | 18 دبوس (يمكن تخصيصها) |
| الخطوط العريضة: | 34x42.9x3.55 ملم |
| مدة حياة LED: | 40000 ساعة |
| شاشة لمسة: | مع لمس مقاوم (PCAP اختياري) |
| اتجاه المشاهدة: | الساعة الثانية عشر |
| الاتصال: | نوع اللحام (يمكن تخصيصه) |
| ضوء السطح: | 200 Cd/m2 ((نيت) |
| درجة الحرارة العملية: | -20°C إلى +70°C |
| الامتثال: | متوافقة مع REACH و RoHS |
1.77 " شاشة LCD لمس شاشة 128x160 TN لوحة لأجهزة ذكية رسم المنتج
وصف رقم PIN
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | الـ GND | أنا | الأرض |
| 2 | مصباح LED | أوه | الكاثود LED |
| 3 | LED+ | أوه | الـ LED Anode |
| 4 | الـ GND | أنا | الأرض |
| 5 | إعادة تعيين | أنا | إشارة الدخول LCM إعادة تعيين |
| 6 | A0 | أنا | سجل إشارة تحديد |
| 7 | الـ SDA | أنا | عرض إشارة إدخال البيانات |
| 8 | SCK | أنا | عرض إشارة مدخل الساعة |
| 9 | VDDA | أنا | إمدادات الطاقة 2.8 فولت |
| 10 | VDDIO | أنا | إمدادات الطاقة 2.8 فولت/1.8 فولت |
| 11 | CS | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 12 | الـ GND | أنا | الأرض |
| 13 | يو دي | أنا | إشارة مدخل لوحة اللمس |
| 14 | XL | أنا | إشارة مدخل لوحة اللمس |
| 15 | يو يو | أنا | إشارة مدخل لوحة اللمس |
| 16 | XR | أنا | إشارة مدخل لوحة اللمس |
| 17 | الـ GND | أنا | الأرض |
| 18 | الـ GND | أنا | الأرض |
الحد الأقصى المطلق
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 1.6 ~ 3.3 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
خصائص التيار المباشر (VDD=2.8V،Ta=25°C)
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 2.6 | 2.8 | 3.3 | V | - |
| تيار التوريد | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| الجهد المدخل | فيروس نقص المناعة | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| تيار تسرب المدخل | IIL | -واحد0 | - | 1.0 | mA | VIN=VDD أو VSS |
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
ملاحظة |
| فولتاج التغذية | Vf | 3.0 | 3.2 | 3.4 | V | إذا = 30 mA | - |
| تيار التوريد | إذا | - | 30 | - | mA | - | - |
| الجهد العكسي | Vr | - | - | 5 | V | - | |
| تبديد الطاقة | Pd | - | 288 | - | mW | - | |
| كثافة الضوء لـ LCM |
- |
- | 200 | - | Cd/m2 | إذا = 30mA | - |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا = 30 mA | - |
| لون الضوء الخلفي | الأبيض | ||||||

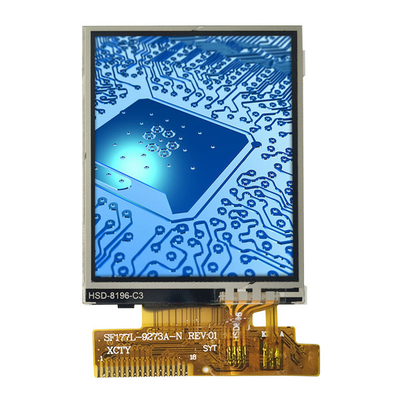

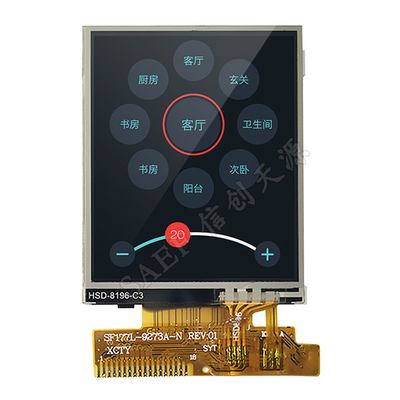

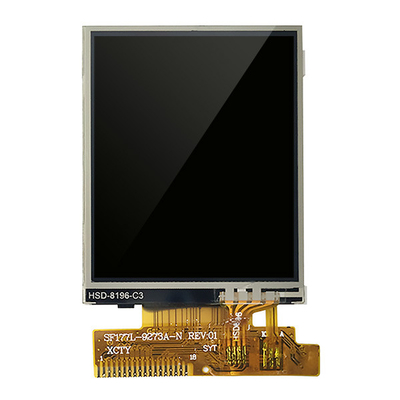

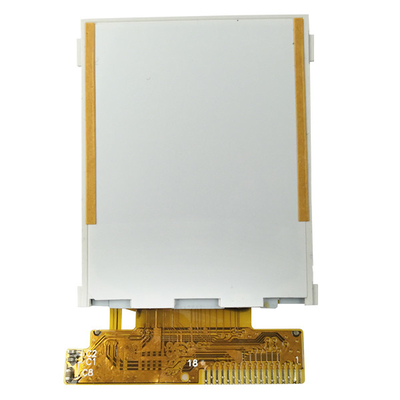

1.77 " شاشة LCD لمس شاشة 128x160 TN لوحة لأجهزة ذكية صورة المنتج
منشآت المصنع والشهادات
منتج وحدات شاشة LCD TFT - أكثر من 300 عنصر قياسي TFT على الخط
SAEF Technology هي شركة رائدة عالمياً في تصنيع شاشات TFT LCD مقرها الصين. تقدم SAEF مجموعة واسعة من منتجات وحدات شاشات TFT صغيرة إلى متوسطة الحجم بأحجام تتراوح بين 0.96 "و 1.22 بوصة دائرية، 1.28" حول،1.44، 1.54، 1772" 2.1" مستديرة، 2.2" 2.3" 2.4" 2.6" 2.8" 3" 3.1" 3.2" 3.4" 3.5" 3.6" 3.7" 4" 4.3" 4.6" 5" 5.5" 5.6" 5.7" 6.5" 7" 8" 9" 10.1" 10.2" 10.4" 11.6" 12.1" 12.3" 13.3" 14"15"، 15.6" ، 17" ، 17.3" ، 18.4" ، 18.5" ، 19" ، 21.3" ، 21.5" ، 23.8" ، 24" ، 25" ، 27" ، 28" TFT (حجم قطري للمنطقة النشطة) وهلم جرا. هناك أكثر من 300 نموذج قياسي TFT مدرج على هذا الموقع الإلكتروني.بالإضافة إلى ذلك، تقريبا كل عنصر مقبول لاستقبال من البنود القياسية لتلبية متطلبات العملاء.
شاشات SAEF TFT مؤهلة وفقًا للمعايير الصناعية بما في ذلك وحدات TFT-LCD القياسية ، IPS TFT ، TFT LCD عالية الوضوح (شاشة TFT قابلة للقراءة تحت أشعة الشمس) ، لوحات TFT مع لوحات التحكم ،نوع الشريط TFT، شاشة LCD TFT ذات درجة حرارة واسعة. تشمل هذه الشاشات أوضاع المناظر الطبيعية أو الصور.تتوفر شاشات SAEF TFT LCD في دقة مختلفة بالإضافة إلى شاشة لمسة اختيارية في تقنية المقاومة والمكانيات المتوقعة (شاشة لمسة PCAP)العديد من وحدات العرض TFT لدينا لديها أكثر من واجهة واحدة متاحة بما في ذلك MCU و RGB و TTL و LVDS و MIPI DSI.وحدات SAEF TFT مثالية لعدد من التطبيقات بما في ذلك التحكم الصناعي، آلة القهوة، المعدات الطبية، نظام نقطة البيع، الأتمتة، جهاز تحديد المواقع العالمي، البضائع البيضاء، التحكم في الطاقة، الاتصالات، المعدات الطبية، الخ
