تفاصيل المنتج:
|
منتج: | 4.3 بوصة IPS TFT LCD | القرار: | 480x800 بكسل |
---|---|---|---|
اتجاه الرؤية: | جميع زوايا المشاهدة (IPS) | شاشة اللمس: | مع شاشة لمس مقاومة (اختياري) |
واجهة: | واجهة MIPI (يمكن تخصيصها) | الرقم السري: | 45 دبوس (يمكن تخصيصها) |
الاتصال: | التوصيل (يمكن تخصيصه) | إضاءة السطح: | 200 شمعة/م2 (قابلة للتخصيص) |
درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة | امتثال: | متوافق مع REACH & RoHS |
تسليط الضوء: | شاشة Mipi 4.3 بوصة TFT LCD,وشاشة عرض TFT LCD مقاس 4.3 بوصة,45 دبوسًا |
4.3 بوصة 480x800 IPS شاشة عرض TFT HX8369-A01 واجهة Mipi 45 دبوس مع لوحة لمس مقاومة
4.3 بوصة شاشة MIPI TFT 480x800 IPS شاشة LCD وصف المنتج
تقنية SAEF SF-TC430S-8671A-T هي شاشة TFT-LCD كاملة مقاس 4.3 بوصة بقرار 480 × 800 (480 أفقيًا بمجموعة 800 بكسل عمودي).6 فولت إلى 3.3 فولت ، والجهد النموذجي هو 2.8 فولت. ودعم واجهة MIPI. يمكن استخدامه في الأنظمة المضمنة ، والأتمتة ، و GPS ، والمعدات الطبية ، والأجهزة الصناعية ،معدات الأمن التي تتطلب عرض TFT بجودة عالية وصورة ملونة.
SF-TC430S-8671A-T هو TFT من نوع IPS-LCD مع سطوع 200 cd / m2 (القيمة النموذجية) للتطبيق الذي يتطلب إضاءة خلفية أكثر إشراقاً ، يرجى الاتصال بمبيعاتنا.يمكن تخصيص سطع الوضوح إلى 1000 cd/m2.
SF-TC430S-8671A-T يمكن أن تعمل في درجات حرارة من -20 °C إلى +70 °C؛ درجات حرارة تخزينها تتراوح من -30 °C إلى +80 °C.
المنتج: | 4.3 بوصة IPS TFT LCD | القرار: | 480×800 بكسل |
---|---|---|---|
اتجاه المشاهدة: | جميع زوايا الرؤية (IPS) | شاشة لمسة: | مع شاشة لمسة مقاومة (اختياري) |
واجهة: | واجهة MIPI (يمكن تخصيصها) | رقم الدبوس: | 45 دبوس (يمكن تخصيصها) |
الاتصال: | التوصيل (يمكن تخصيصه) | ضوء السطح: | 200 Cd/m2 (يمكن تخصيصها) |
درجة الحرارة العملية: | -20°C إلى +70°C | الامتثال: | متوافقة مع REACH و RoHS |
4.3 بوصة شاشة MIPI TFT480×800شاشة LCD IPS رسم المنتج
لا. | الاسم الرمزي | إدخال/خروج | الوصف |
1 | الـ GND | أنا | الأرض |
2 | المادة الموحدة | إدخال/خروج | إشارات ساعة DSI-CLK |
3 | سي بي | إدخال/خروج | إشارات DSI-CLK+الساعة |
4 | الـ GND | أنا | الأرض |
5 | D0N | إدخال/خروج | إشارات الساعة DSI-D0 |
6 | D0P | إدخال/خروج | إشارات DSI-D0+الساعة |
7 | الـ GND | أنا | الأرض |
8 | D1P | إدخال/خروج | إشارات DSI-D1+الساعة |
9 | D1N | إدخال/خروج | إشارات الساعة DSI-D1 |
10 | الـ GND | أنا | الأرض |
11 | إعادة تعيين | أنا | إشارة الدخول LCM إعادة تعيين |
12 | الـ TE | أنا | إنتاج تأثير التمزق |
13 | مؤسسات رأس المال | أنا | إمدادات الطاقة 2.8 فولت |
14 | الـ IOVCC | أنا | إمدادات الطاقة 1.8V-2.8V |
15 | الـ GND | أنا | الأرض |
16 | أ | أوه | LED + |
17 | ك | أوه | ضوء LED |
18 | الـ GND | أنا | الأرض |
19 | يو يو | أنا | دبوس لوحة اللمس |
20 | XL | أنا | دبوس لوحة اللمس |
21 | يو دي | أنا | دبوس لوحة اللمس |
22 | XR | أنا | دبوس لوحة اللمس |
23 | الـ GND | أنا | الأرض |
24-51 | NC | أنا | |
البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
الجهد التشغيلي | VDD | 2.6 | 2.8 | 3.3 | V | |
تيار التوريد | IDD | | | 5 | mA | VDD=2.8V، Ta=25°C |
الجهد المدخل | فيروس نقص المناعة | 0.8VDD | | VDD | V | |
VIL | 0 | | 0.2VDD | V | ||
تيار تسرب المدخل | IIL | -واحد0 | | 1.0 | mA | VIN=VDD أو VSS |
البند | الرمز | MIN | النوع | ماكس | الوحدة |
الحالة |
ملاحظة |
فولتاج التغذية | Vf | | 25.6 | | V | إذا = 20 mA | |
تيار التوريد | إذا | | 20 | | mA | | |
الجهد العكسي | Vr | | | 5 | V | | |
تبديد الطاقة | Pd | | | | mW | | |
كثافة الضوء لـ LCM |
|
| 200 | | Cd/m2 | إذا = 20mA | |
التوحيد لـ LCM | | 80 | | | % | إذا = 20 mA | |
مدة حياة المصابيح | ساعة | 50000 | | | ساعة | | |
لون الضوء الخلفي | الأبيض |

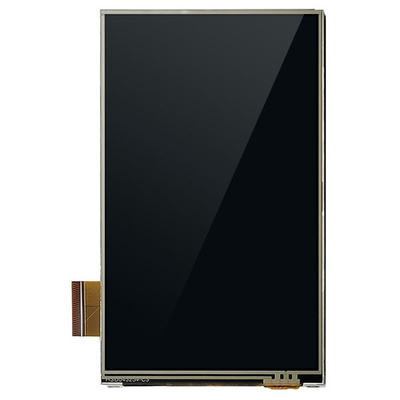

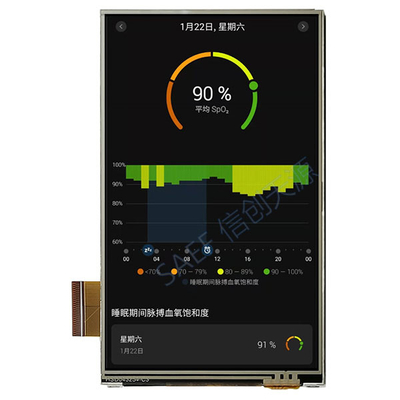

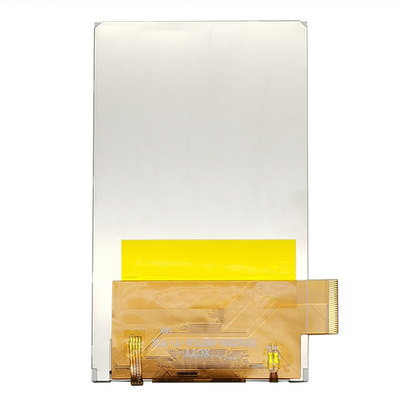

4.3 بوصة شاشة MIPI TFT480×800شاشة LCD IPS تعرض صورة المنتج الحقيقية
منشآت المصنع والشهادات
منتج وحدات شاشة LCD TFT - أكثر من 300 عنصر قياسي TFT على الخط
SAEF Technology هي شركة رائدة عالمياً في تصنيع شاشات TFT LCD مقرها الصين. تقدم SAEF مجموعة واسعة من منتجات وحدات شاشات TFT صغيرة إلى متوسطة الحجم بأحجام تتراوح بين 0.96 "و 1.22 بوصة دائرية، 1.28" حول،1.44، 1.54، 1772" 2.1" مستديرة، 2.2" 2.3" 2.4" 2.6" 2.8" 3" 3.1" 3.2" 3.4" 3.5" 3.6" 3.7" 4" 4.3" 4.6" 5" 5.5" 5.6" 5.7" 6.5" 7" 8" 9" 10.1" 10.2" 10.4" 11.6" 12.1" 12.3" 13.3" 14"15"، 15.6" ، 17" ، 17.3" ، 18.4" ، 18.5" ، 19" ، 21.3" ، 21.5" ، 23.8" ، 24" ، 25" ، 27" ، 28" TFT (حجم قطري للمنطقة النشطة) وهلم جرا. هناك أكثر من 300 نموذج قياسي TFT مدرج على هذا الموقع الإلكتروني.بالإضافة إلى ذلك، تقريبا كل عنصر مقبول لاستقبال من البنود القياسية لتلبية متطلبات العملاء.
شاشات SAEF TFT مؤهلة وفقًا للمعايير الصناعية بما في ذلك وحدات TFT-LCD القياسية ، IPS TFT ، TFT LCD عالية الوضوح (شاشة TFT قابلة للقراءة تحت أشعة الشمس) ، لوحات TFT مع لوحات التحكم ،نوع الشريط TFT، شاشة LCD TFT ذات درجة حرارة واسعة. تشمل هذه الشاشات أوضاع المناظر الطبيعية أو الصور.تتوفر شاشات SAEF TFT LCD في دقة مختلفة بالإضافة إلى شاشة لمسة اختيارية في تقنية المقاومة والمكانيات المتوقعة (شاشة لمسة PCAP)العديد من وحدات العرض TFT لدينا لديها أكثر من واجهة واحدة متاحة بما في ذلك MCU و RGB و TTL و LVDS و MIPI DSI.وحدات SAEF TFT مثالية لعدد من التطبيقات بما في ذلك التحكم الصناعي، آلة القهوة، المعدات الطبية، نظام نقطة البيع، الأتمتة، جهاز تحديد المواقع العالمي، البضائع البيضاء، التحكم في الطاقة، الاتصالات، المعدات الطبية، الخ
