2.2 بوصة ILI9225G SPI و RGB Touch TFT LCD Screen،2.2" QCIF TFT LCD Display Module مع لوحة لمسة مقاومة

2شاشة LCD TFT ذات 2 بوصة ILI9225G SPI و RGB Touch2.2" QCIF TFT LCD Display Module with Resistive Touch Panel مقدمة المنتجSF-TC220I-9752C-T المواصفات_IC-ILI9225G.pdf

آمنةSF-TC220I-9752C-Tهي وحدة عرض LCD TFT LCD مسافة 2.2 بوصة متقاطعة كاملة اللون 176x220 QCIF. تم بناء وحدة TFT LCD هذه مساحة 2.2 بوصة مع IC ILI9225G ؛ وهي تدعم 3 خطوط SPI و RGB Interface.SF-TC220I-9752C-Tالنموذج يحتوي على حجم الوحدة41.7×56.16×335ملم وحجم المساحة النشطة 43.56 × 34.85 ملم ؛ تم دمج وحدة تحكم ILI9225G على الوحدة ، وتتراوح جهد إمدادات المنطق من 1.6 فولت إلى 3.3 فولت.
هذه وحدة LCD TFT 2.2 ′′ هي وضع صورة، إذا كنت ترغب في استخدام وضع المناظر الطبيعية يرجى الاتصال بنا للحصول على مزيد من الدعم الفني.2 "الموديل LCD يتميز بدقة تصل إلى 200 cd / m2 ((القيمة النموذجية)، يمكن أن تعمل في درجات الحرارة من -20 °C إلى +70 °C؛ درجات حرارة تخزينها تتراوح من -30 °C إلى +80 °C.

SF-TC220I-9752C-Tهو شاشة TFT 2.2 بوصة مع شاشة لمس مقاومة (RTP)وحدة TFT LCD،هذه وحدة LCD لديها لوحة سطح مضادة للوهج، اتجاه الرؤية 12 ساعة، انعكاس نطاق الرمادي 6 ساعات. وحدة متوفرة أيضا لغير اختيار الشاشة اللمسية التي جزء لا.SF-TC220I-9752C-N.

كلمة رئيسية للبحث: tft 2.2شاشة شاشة شاشة شاشة شاشة شاشة شاشة شاشة2، 2.2 tft العرض، 2.2 " tft العرض، 2.2 بوصة tft العرض، tft العرض 2.2، شاشة TFT 2.2 "، شاشة TFT 2.2 بوصة، شاشة TFT 2.2 "، شاشة TFT 2.2 بوصة، شاشة TFT 2.2، شاشة TFT 2.2 بوصة، شاشة TFT 2.2 "، ILI9225G، SPI 2.2 بوصة، RGB 2.2 بوصة شاشة TFT، SPI 2.2 بوصة،

الخصائص:

2شاشة LCD TFT ذات 2 بوصة ILI9225G SPI و RGB Touch2.2" QCIF TFT LCD Display Module مع لوحة لمس مقاومة

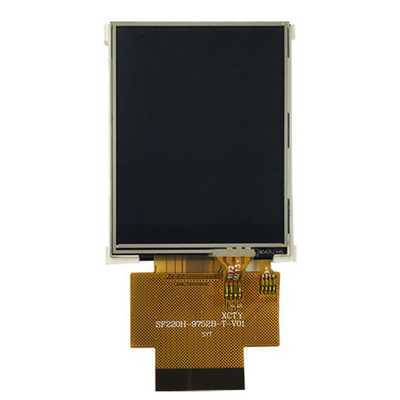

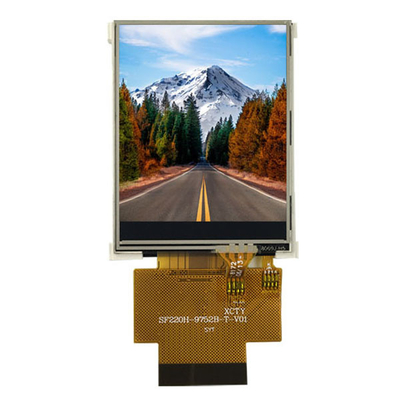

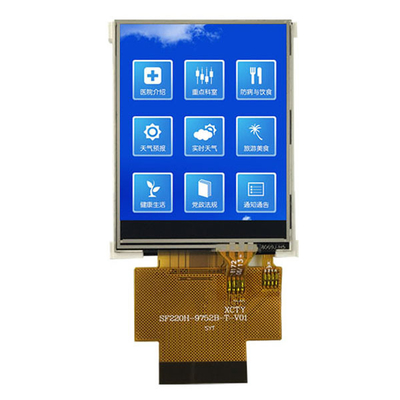

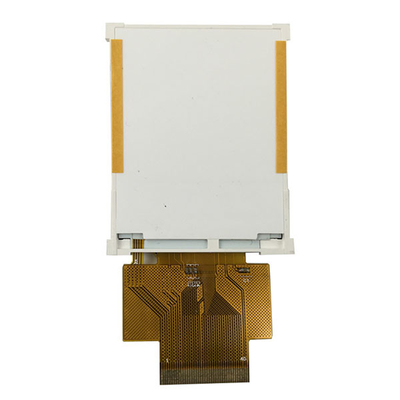

2شاشة LCD TFT ذات 2 بوصة ILI9225G SPI و RGB Touch2.2" QCIF TFT LCD Display Module with Resistive Touch Panel صورة المنتج

اتصل بنا

نحن نحب أن نسمع عن مشاريعك، إذا كان لديك أي أسئلة، يمكنك الوصول إلينا على sales2@saef.com.cn

شاشة لمسة LCD - لمسة
1.1 شاشة لمس مقاومة
قبل ظهور آيفون، كانت الشاشات الملموسة المقاومة تستخدم بشكل حصري تقريباً، والتي تستخدم أجهزة استشعار الضغط لتحكم الكشف عن الاتصال،تتطلب اتصالًا مباشرًا بالجهد لتحديد موقع اللمس عن طريق اكتشاف المقاومة.

الجزء الرئيسي من شاشة اللمس المقاومة هو شاشة فيلم المقاومة التي تتطابق بشكل جيد جدا مع سطح الشاشة، وهي فيلم مركب متعدد الطبقات،الذي يستخدم طبقة من الزجاج أو صفيحة بلاستيكية صلبة كطبقة أساسية، والسطح مغطى بطبقة موصلة من الأكسيد المعدني الشفاف (مقاومة التوصيل الشفاف) ، والتي مغطاة بطبقة من تصلب السطح الخارجي ،طبقة بلاستيكية ناعمة ومضادة للفك، ويتم تغطية سطحها الداخلي أيضاً بطلاء،وهناك العديد من نقاط العزل الشفافة الصغيرة (أقل من 1/1000 بوصة) بينها لفصل الطبقتين من عزل الطبقة الموصلةعندما يلمس الإصبع الشاشة، تكون طبقتان من الطبقات الموصلة في اتصال في نقطة اللمس، وتتغير المقاومة، مما يولد إشارة في اتجاه X و Y،والتي يتم إرسالها إلى جهاز التحكم بشاشة اللمسيكتشف جهاز التحكم هذا الاتصال، ويحسب موقع (X،Y) ، ثم يحاكي سلوك الفأرة بناءً على الموقف المكتسب.هذا هو المبدأ الأساسي للتكنولوجيا المقاومة الشاشات اللمسية.

شاشة اللمس المستخدمة من قبل المؤلف هي شاشة لمس مقاومة ، وشريحة التحكم الخاصة بشاشة اللمس هي XPT2046 (على الجزء الخلفي من شاشة LCD U1 هي الشريحة).XPT2046 هو وحدة تحكم بشاشة لمسة ذات 4 أسلاك (اتصالات SPI) بقرار 12 بت 125 كيلو هرتز مقارنة خطوة بخطوة محول A / D. يدعم XPT2046 واجهات إدخال / إخراج منخفضة الجهد من 1.5 فولت إلى 5.25 فولت. يمكن لـ XPT2046 اكتشاف موقع الشاشة المضغوطة من خلال إجراء تحويلين A / D ،وبالإضافة إلى قياس الضغط المطبق على شاشة اللمسنطاق درجة حرارة التشغيل هو -40 °C ~ + 85 °C.

الشريحة متوافقة تمامًا مع ADS7843 و ADS7846 ، ويمكنك الرجوع إلى ورقة بيانات هاتين الشريحتين للحصول على استخدام مفصل لهذه الشريحة.
ملاحظات:

(1) عند استخدام شريحة XPT2046، استخدم الاتصالات SPI مباشرة (البرمجيات والأجهزة على حد سواء) لقراءة إنتاج البيانات عالية 12 بت من طرف محطة MISO،ومن ثم قراءة الإحداثيات X و Y من خلال تحويل الإحداثيات وتصفية العمليات؛ (يمكن رؤية هذا في عملية البرمجة)

(2) نظراً لخصائصها الفيزيائية الخاصة، فإن الاستخدام الأساسي لشاشة اللمس المقاومة يتطلب معايرة خطأ اللمس،لكن بيانات المعايرة للشاشة المقاومة لنفس النوع من شاشة LCD تقريبية;

(3) بسبب وجود آلية تحتاج إلى معايرة لشاشات اللمس المقاومة ، من الضروري بشكل عام معايرة قبل الاستخدام.يمكننا استخدام 24CXX (EEPROM) لحفظ معايير تعويض المعايير، ومن ثم لا نحتاج إلى إعادة معايرة في كل مرة نقوم بتشغيل الكمبيوتر؛ (كحل أخير، بالنظر إلى التكلفة،من الممكن في الواقع حفظ بيانات المعايرة في فلاش - لا ينصح بها كثيرا);

مزايا الشاشة اللمسية المقاومة: دقة عالية، وسعر منخفض، وقدرة قوية على مكافحة التدخل، واستقرار جيد.
عيوب الشاشة اللمسية المقاومة: سهلة الخدشة ، انتقال الضوء ليس جيدًا جدًا ، ولا يدعم متعدد اللمسات.وإلا فإن التبديل ليس صغيرا)

1.2 شاشة لمسة سعة
في الوقت الحاضر ، تستخدم جميع الهواتف الذكية تقريبًا ، بما في ذلك أجهزة الكمبيوتر اللوحية ، الشاشة السامية كشاشة لمسة ، الشاشة السامة هي استخدام استشعار الجسم البشري لتحكم الكشف عن الاتصال ،عدم وجود اتصال مباشر أو اتصال طفيف فقط، عن طريق الكشف عن التيار المحفز لتحديد موقع إحداثيات اللمس. (في الوقت الحاضر ، الشاشة اللمسية السعة الأساسية هي التيار الرئيسي)

هناك نوعان رئيسيان من شاشات اللمس السعة:

1الشاشة الملموسة السطحية السمعية

تستخدم تكنولوجيا الشاشة اللمسية السطحية السعة ITO (أكسيد الإنديوم والصين،مادة موصلة شفافة) فيلم موصل للاستشعار سلوك اللمس لسطح الشاشة من خلال استشعار المجال الكهربائيلكن الشاشات الملموسة السطحية السامية لها بعض القيود، فهي لا تستطيع التعرف إلا على إصبع واحد أو لمسة واحدة.

2شاشة لمسة قابلة للتشغيل

الشاشات الملموسة السعة المتوقعة هي أجهزة استشعار تستخدم أقطاب الكهربائية الشاشة الملموسة لإصدار خطوط الحقل الكهربائي الستاتي.هناك نوعان من السعة التي تستخدم بشكل عام في تكنولوجيا الاستشعار السعة المتوقعة: القدرة الذاتية والقدرة التفاعلية.

القدرة الذاتية، والمعروفة أيضًا باسم القدرة المطلقة، هي الطريقة الأكثر استخدامًا، والقدرة الذاتية تشير عادة إلى القدرة المكونة من قطب الكهرباء المسح الضوئي والأرض.على سطح الزجاج، هناك أقطاب كهربائية مسح عرضية وطويلة مصنوعة من ITO ، وبين هذه الأقطاب الكهربائية والأرض تشكل قطب سعة. عند لمسها باليد أو القلم ،يتم إضافة مكثف بالتوازي مع الدائرة، وبالتالي تغيير القدرة الكلية لخط المسح.

سعة التفاعل ، والمعروفة أيضًا باسم سعة الانتشار ، تشكل سعة عند تقاطع أقطاب ITO العرضية والطولية على سطح الزجاج.طريقة مسح القدرة التفاعلية هي مسح تغيير القدرة في كل تقاطع لتحديد موقع نقطة اللمسعندما يلمس، فإنه سيؤثر على اقتران الأقطاب الكهربائية المجاورة، وبالتالي تغيير سعة في تقاطع،ويمكن لطريقة مسح السعة التفاعلية اكتشاف قيمة السعة لكل تقاطع وتغيير السعة بعد لمس، لذلك فإنه يتطلب وقت مسح أطول من طريقة مسح التكثيف الذاتي، وأنه يحتاج إلى مسح واكتشاف الكهرباء X * Y. في الوقت الحاضر، شاشات اللمس من الهواتف الذكية والأجهزة اللوحية، وما إلى ذلك،جميعها تستخدم تكنولوجيا التفاعلية السعة. (الكاميرا السينمائية للوحة النخبة الذرية المحددة للمؤلف هي شاشة لمسة سعة)

الشاشة الملموسة السامية العابرة تستخدم عمودين من الأقطاب الكهربائية في الأعمدة الرأسية والأفقية لتشكيل مصفوفة استشعار للحساسة باللمس.الالكترود في محور X والالكترود في محور Y، تستخدم للكشف عن تغير سعة كل خلية. الكهرباء في الصورة هي في الواقع شفافة، وهي هنا لراحة الجميع. في الشكل،دقة وحل الشاشة الكهربائية الشفافة السعة في محاور X و Y مرتبطة بعدد القنوات في محور X و Yوكلما زادت القنوات كلما زادت الدقة
