تفاصيل المنتج:
|
| حجم العرض: | 1.9 بوصة (48.26 ملم قطري) | القرار: | 176 (H) × 320 (V) بكسل |
|---|---|---|---|
| تكنولوجيا: | شاشة IPS TFT (عادية سوداء) | واجهة: | وضع مزدوج (SPI + 8 بت مواز 8080) |
| دائرة السائق: | ST7789P3 (يدعم 262 ألف لون) | السطوع: | 350 شمعة/م2 (نيت) |
| درجة الحرارة التشغيل: | -20° مئوية إلى +70° مئوية (درجة صناعية) | الضوء الخلفي: | LED ، 80ma typ. | 40،000 ساعة العمر |
| إمدادات الطاقة: | تناظري 2.5 فولت-3.3 فولت | منطقي 1.65 فولت-3.3 فولت | نطاق الألوان:: | 55% (CIE 1931) |
| لوحة اللمس: | لوحة لمسة: اختياري (G + F Structure، I2C، CST816D IC) | امتثال: | متوافق مع REACH & RoHS وخالي من الهالوجين |
| إبراز: | شاشة LCD TFT IPS مقاس 1.9 بوصة,شاشة LCD ST7789P3 SPI متوازية,شاشة TFT بدقة 176x320,SPI parallel ST7789P3 LCD,176x320 resolution TFT screen |
||
SFTO190JY-7267A-CT عبارة عن وحدة شاشة LCD TFT IPS مقاس 1.9 بوصة مصممة للتحكمات الصناعية والأجهزة الطبية والأجهزة المحمولة. تتميز بمشغل ST7789P3 وتقنية الشاشة الصلبة IPS، وتوفر زوايا رؤية واسعة تبلغ 178 درجة، ونسبة تباين تبلغ 900:1، وتدرج لوني NTSC بنسبة 55% - مما يضمن رؤية موثوقة في البيئات القاسية (-20 درجة مئوية إلى +70 درجة مئوية).
يدعم كلاً من واجهات SPI (4 أسلاك) و 8 بت 8080 المتوازية للتكامل السلس مع ARM Cortex-M/R و Raspberry Pi Pico والأنظمة الأساسية المضمنة الأخرى.
تعمل دبابيس تشغيل الإضاءة الخلفية ذات التيار الثابت المخصصة (LED+/LED-) على إطالة العمر الافتراضي إلى 40000 ساعة (الصفحة 8).
(2) البناء القوي
تم التحقق من صحته من خلال التخزين -30 درجة مئوية ~ 80 درجة مئوية، وحماية ESD ±8kV، واختبارات السقوط 60 سم (متوافقة مع IEC 60068-2-32).
زجاج واقي مقوى كيميائيًا اختياري (≥6H صلابة) مع ≥85% نفاذية للضوء (الصفحة 5).
(3) أداء بصري دقيق
المنطقة النشطة: 22.7 × 42.72 مم | درجة البكسل: 0.1335 مم | مصفوفة شريطية رأسية RGB.
نقطة بيضاء معايرة في المصنع (CIE 1931 x=0.302/y=0.325) لدقة الألوان الطبية/الصناعية (الصفحة 12).
كود تهيئة تم اختباره مسبقًا لمنصات STM32/Arduino (الصفحة 18-19).
الرسومات الميكانيكية ومخططات التوقيت وتقارير الاختبار البصري (معيار BM-7) متوفرة.
حل متعدد اللمس اختياري (CST816D IC عبر I²C) مع تصفيح OCA.
◾ يلبي توجيهات RoHS (الاتحاد الأوروبي 2015/863) و REACH SVHC و Halogen-Free.
◾ تتوافق العبوة مع تفويضات إعادة التدوير في الاتحاد الأوروبي 2025/40 (سارية المفعول 2026).
الأبعاد الميكانيكية
معلومات المنتج
| الميزات | التفاصيل | الوحدة |
| حجم الشاشة (قطري) | 1.9’’ | بوصة |
| نوع LCD | IPS TFT | - |
| وضع العرض | أسود بشكل طبيعي | - |
| الدقة | 170 RGB(H) x 320(V) | بكسل |
| اتجاه العرض | الكل | - |
| حجم الوحدة | 25(عرض) × 49.33(ارتفاع) × 2.11(سمك) | مم |
| المنطقة النشطة | 22.7(عرض) × 42.72(ارتفاع) | مم |
| حجم البكسل | 0.1335(عرض) × 0.1335(ارتفاع) | مم |
| ترتيب الألوان | شريط RGB Vtertical | - |
| الواجهة | SPI/متوازي | - |
| ألوان العرض | 262K | - |
| IC للسائق | ST7789P3 | - |
| مع أو بدون لوحة لمس | بدون | - |
| درجة حرارة التشغيل | -20℃~70℃ | ℃ |
| درجة حرارة التخزين | -30℃~80℃ | ℃ |
| سطوع السطح | 350 | شمعة/م2 |
مواصفات CTP
| الفئة | المعلمة | المواصفات |
|
عام |
بناء | غطاء زجاجي + فيلم مستشعر ITO (G+F) |
| البعد الخارجي | 31.0 (ارتفاع) × 55.33 (ارتفاع) × 3.64 (سمك) مم | |
| تقوية عدسة الغطاء | مقوى كيميائيًا | |
| صلابة سطح عدسة الغطاء | ≥6H (صلابة القلم الرصاص) | |
| معدل انتقال الضوء | ≥85% | |
| درجة حرارة التشغيل | -20℃ ~ +70℃, ≤90% RH | |
| درجة حرارة التخزين | -30℃ ~ +80℃, ≤90% RH | |
|
كهربائي |
الواجهة | I2C |
| لمس IC | CST816D | |
| جهد إمداد الطاقة (VDD) | 2.8 فولت ~ 3.3 فولت | |
| مقاومة المضيف (SDA/SCL) | قابلة للتكوين على اللوحة الرئيسية | |
| نقطة اللمس | لمسة واحدة، لمسة متعددة اختيارية | |
| بيئي | ظروف التشغيل | قابلة للتخصيص |
|
السطح الخصائص |
حبر السطح | نوع واضح |
| المعالجة السطحية | قابلة للتخصيص | |
| تصفيح LCD-TP | AIR، ترابط OCA اختياري | |
| الامتثال | معايير المواد | متوافقة مع RoHS و Halogen-Free |
تصنيفات الحد الأقصى المطلق
| العنصر | الرمز | الحد الأدنى | الحد الأقصى | الوحدة |
| جهد إمداد المنطق | IOVCC | -0.3 | 4.0 | فولت |
| جهد إمداد تناظري | VCC | -0.3 | 4.6 | فولت |
| درجة حرارة التشغيل | أعلى | -20 | 70 | ℃ |
| درجة حرارة التخزين | Tst | -30 | 80 | ℃ |
خصائص التيار المستمر
| العنصر | الرمز | الحد الأدنى | النوع | الحد الأقصى | الوحدة |
| جهد إمداد تناظري | VCC | 2.5 | 2.75 | 3.3 | فولت |
| جهد إمداد المنطق | IOVCC | 1.65 | 1.8 | 3.3 | فولت |
| جهد الإدخال العالي | VIN | 0.7*IOVCC | - | IOVCC | فولت |
| جهد الإدخال المنخفض | VIL | GND | - | 0.3*IOVCC | فولت |
| جهد الإخراج العالي | VOH | 0.8*IOVCC | - | IOVCC | فولت |
| جهد الإخراج المنخفض | VOL | GND | - | 0.2*IOVCC | فولت |
| التيار الداخل | IIN | - | 20 | - | مللي أمبير |
خصائص الإضاءة الخلفية
| العنصر | الرمز | الحد الأدنى | النوع | الحد الأقصى | الوحدة |
| الجهد الأمامي | VF | - | 3.2 | - | فولت |
| التيار الأمامي | IF | - | 80 | - | مللي أمبير |
| تبديد الطاقة | Pd | - | 256 | - | مللي واط |
| عمر LED (25 درجة مئوية) | - | 30000 | 40000 | - | ساعات |
تعريفات الدبابيس
| Pin.No | الرمز | الوصف | |||||||||
| 1 | GND | الأرضي | |||||||||
| 2 | VCC | إمداد الطاقة للتناظرية | |||||||||
| 3 | IM2 |
|
|||||||||
| 4 | IM1 | ||||||||||
| 5 | RESET | دبوس إعادة تعيين LCM | |||||||||
| 6 | CS | دبوس تحديد الشريحة (“منخفض” تمكين) | |||||||||
| 7 | DC/SCL | دبوس الساعة التسلسلية. | |||||||||
| 8 | WR/RS | دبوس تحديد السجل. | |||||||||
| 9 | RD | تمكين القراءة في واجهة MCU المتوازية 8080. | |||||||||
| 10 | SDA | دبوس الإدخال/الإخراج لواجهة SPI | |||||||||
| 11-18 | DB0-DB7 | ناقل بيانات واجهة MCU المتوازية. | |||||||||
| 19 | SDO | دبوس إخراج واجهة SPI. | |||||||||
| 20 | LED+ | القطب الموجب للإضاءة الخلفية | |||||||||
| 21-24 | LED- | الكاثود للإضاءة الخلفية | |||||||||
| 25 | GND | الأرضي | |||||||||
| 26-29 | NC | NC | |||||||||
| 30 | GND | الأرضي |

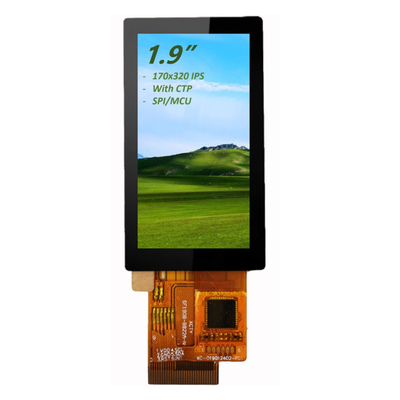

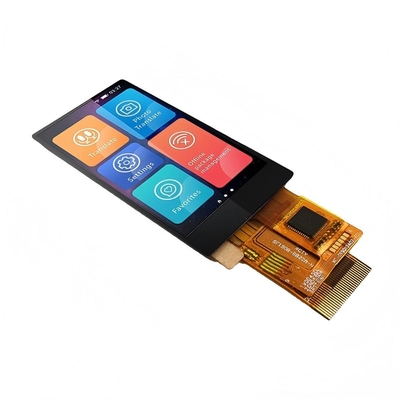

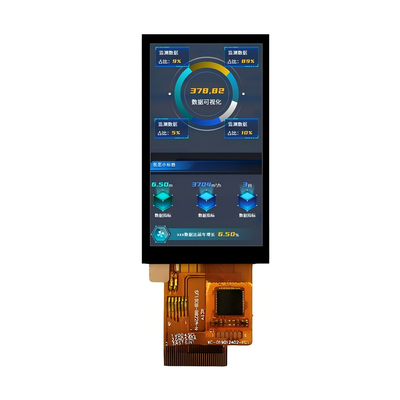

صورة المنتج
