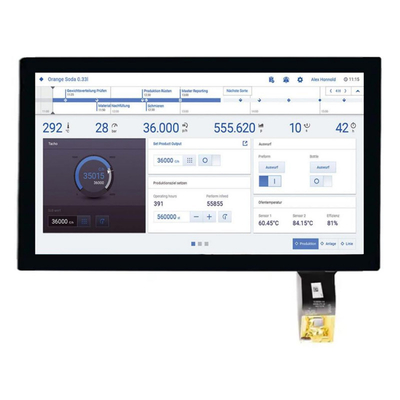

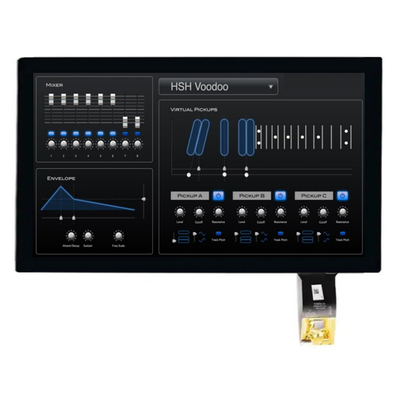

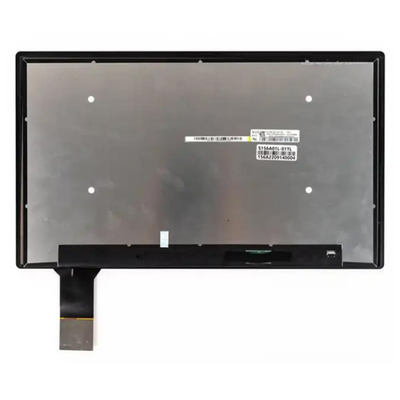

15.6 بوصة TFT شاشة LCD مع 1000 نايت الوضوح، شاشة LCD في الهواء الطلق مع دقة كاملة HD و 1000 نايت

15.6 بوصة TFT شاشة LCD مع 1000 نايت الوضوح، شاشة LCD في الهواء الطلق مع دقة HD كاملة و 1000 نايت وصف المنتج

شاشة SFTO1560SMT-7050A3-N PCAP TFT هي وحدة LCD TFT ذات مصفوفة ملونة نشطة بطول 15.6 بوصة تستخدم TFTs من السيليكون غير المكشوف (الترانزستورات ذات الأفلام الرقيقة) كأجهزة التبديل النشطة. هذه الوحدة لديها 15.6 بوصات مقاسة قطريًا فعالًا مع دقة Full-HD (1920 أفقي بواسطة 1080 صف من البكسل الرأسي)يتم تقسيم كل بكسل إلى نقاط حمراء، خضراء، زرقاء والتي يتم ترتيبها في شريط عمودي ويمكن لهذه الوحدة عرض 16.7M ((تمدوئة) ((6bit+2FRC) الألوان ومجموعة الألوان 45%.السائق LED للقيادة الضوء الخلفي بنيت في هذا الطراز.

يعرض شاشة SFTO1560SMT-7050A3-N PCAP TFT الرسومات والنصوص على لوحة 1920 × 3 × 1080 بـ 16.7M ((8bit) الألوان باستخدام واجهة eDP (Embedded Display Port) Ver1.2 وتوفير +3.فولتاج التغذية 3VDC للقيادة في لوحة TFT-LCDفي هذه لوحة SFTO1560SMT-7050A3-N TFT-LCD، تم دمج مرشحات لون لأداء لون ممتاز لتحقيق صور أكثر إشراقا ووضوحا،جعل هذا العرض الأمثل للاستخدام في تطبيقات الوسائط المتعددة.المشاهدات المثلى في جميع الاتجاهات.بدون جهاز تحكم LED يدفع الضوء الخلفي.مواصفات معدل نقل EDP: 2.7Gbps / 2 lane 8bit.

* نوع الاحتياطي
* واجهة eDP
* استجابة عالية السرعة
* عمق لون 6 بتات (Hi-FRC) ، عرض 16.7M ألوان
* إضاءة خلفية من نوع الحافة المدمجة (LED)
* متوافق مع RGB98٪ و NTSC45٪ (NTSC72٪ متوفر أيضا)
* نسبة الضوء والتباين العالية، وانعكاس منخفض وزاوية عرض واسعة
* DE (تمكين البيانات) فقط
* خالية من الـ Rohs و Halogen
* TEO 6.0، ES6.0 متوافق
* تصحيح غاما

الخصائص:

15.6 بوصة TFT شاشة LCD مع 1000 نايت الوضوح، شاشة LCD في الهواء الطلق مع دقة كاملة HD و 1000 نايت المنتج Iالعجوز

15.6 بوصة TFT شاشة LCD مع 1000 نايت الوضوح، شاشة LCD في الهواء الطلق مع دقة كاملة HD و 1000 نايتالمنتجالرسم

مقدمة إلى eDP واختلافاتها عن DP

مقدمة إلى الميزات الخاصة بـ eDP

يشير أحدث إصدار eDP 1.4 إلى DisplayPort v1.2a. على الرغم من أن DisplayPort هو المواصفات الأساسية لـ eDP ، إلا أن eDP لا يستعيد بالكامل جميع مواصفات DisplayPort.هناك بعض الميزات التي يتم تعريفها في DisplayPort والتي لا تدعمها eDP الحالية، مثل MST (التكنولوجيا المتعددة التدفقات) ، والتي تستخدم لدعم العديد من الشاشات. بعد ذلك سنشرح باختصار الوظائف الفريدة من eDP، بما في ذلك واجهة المادية، تسلسل الطاقة،الاتصال، مصادقة الصورة وحماية المحتوى، معدل الإطار المتغير، التحكم في الضوء الخلفي أو وظائف لوحة أخرى عبر قناة AUX، تحديث لوحة الذاتية (PSR) ،انخفاض الجهد بين القناة الرئيسية وقنوات AUX، اختيار معدل النقل، ضغط بيانات الشاشة، نقل البيانات متعددة اللمسات عبر AUX، واختبار التوافق. Physical interfaces vary depending on the system combination External DisplayPort requires the use of standardized connectors and connects to a variety of different devices through standard DisplayPort cables، ولكن eDP مناسبة للأنظمة المغلقة ، والأجهزة التي سيتم توصيلها يتم التحكم بها بالكامل من قبل الشركة المصنعة للمعدات الأصلية للنظام (OEM) ،لذلك eDP لا تحدد المعايير الموصلة أو الكابلات، يحدد فقط محطات الاتصال (تعيين الدبوس) لمجموعات مختلفة من الأنظمة. تأتي هذه الاختلافات من عدد القنوات الرئيسية لألواح العرض المستخدمة ، وما هو شكل الإضاءة الخلفية المستخدمة.

معظم ألواح eDP في السوق اليوم تستخدم مرفق 30 دبوسًا يدعم ما يصل إلى قناتين رئيسيين ومجهز بشريحة محرك LED ،أو وصلة ذات 40 دبوس تدعم ما يصل إلى أربع قنوات رئيسية ومجهزة أيضًا بشريحة محرك LED لتطبيقات لوحة عالية الدقةعلى سبيل المثال ، إذا تم سحب معدل eDP إلى 5.4 جيجابت / ثانية ، هناك حاجة إلى قناة رئيسية واحدة فقط لدعم لوحة بدقة 1920 × 1 ،200، 60 هرتز، وعمق لون 24 بت. إذا لم يكن هناك حد خاص لسرعة الإرسال، 5.4 جيجابت / ثانية ليست ضرورية، ولكن 2.يمكن استخدام 7 جيجابت / ثانية للحد من استهلاك الطاقة الكلي للنظام وإطالة عمر البطاريةفي معظم بنيات النظام، فإن استهلاك الطاقة المولدة من قناة رئيسية واحدة بمعدل 5.4 جيجابت في الثانية سيكون أكبر من استهلاك قناتين رئيسيتين بمعدل 2.7 جيجابت في الثانية، لأن 5.4 جيجابت / ثانية يتطلب أداء أعلى على جهاز استقبال DisplayPort ومتطلبات أداء أعلى للشريك، لتقليل تأثير تشويه الإشارة الناجم عن مسار الإرسال عند السرعات العالية.لن تكون الاتصالات المختارة من قبل مصنع النظام ومصنع اللوحات هي نفسها، لذلك الخصائص الفيزيائية من المرفق على اللوحة الرئيسية والمرفق على لوحة ليست هي نفسها. اعتمادا على معدل النقل، وطول الكابل، وقيود المساحة،متطلبات RFI/EMI، حساسية رقاقة تحكم الساعة LCD، ومستقبل الرقاقة، وما إلى ذلك، يمكن أن يكون كابل الاتصال زوجًا مشوهًا منخفض التكلفة أو كابلًا محوريًا باهظ الثمن.

تسلسل إمدادات الطاقة يرتبط بسرعة استجابة النظام

عادة ما تتوقف الشاشة عندما يدخل الجهاز المحمول إلى وضع الاستعداد أو وضع الطاقة المنخفضة، ولا توفر اللوحة طاقة في هذا الوقت،لذلك تسلسل تشغيل عند ترك وضع الاستعداد مهم جدايضبط eDP بشكل واضح تسلسل تشغيل الكهرباء من أجل تقليل وقت رد فعل النظام بعد مغادرة وضع الاستعداد.وتحدد مواصفات eDP أيضاً المدة المسموح بها لكل خطوة، وبعض العلامات التجارية حتى تحديد وقت أقصر من المواصفات لتحسين استجابة المنتج (على سبيل المثال، بعد لمس لوحة اللمس في وضع الاستعداد،يمكن عرض الشاشة على الفور).

الاتصال بـ eDP يدعم تدريب الرابط السريع

بالإضافة إلى الروابط العامة المحددة بواسطة DisplayPort ، يجب أن يدعم eDP أيضًا تدريب الروابط السريعة. في ما يسمى بتدريب الروابط السريعة ، تشبه العملية إلى حد كبير الرابط ،ولكن ليس هناك حاجة للتواصل عبر أوكسالتدريب على الرابط السريع يشبه الرابط، المخرج سوف يرسل نمط التدريب قبل إرسال شاشة الفيديو العادية،بحيث يمكن للمستقبل قفل إشارة الإخراج لضمان جودة الاتصال، ولكنها تقلل من عمل AUX للتحقق من نتيجة الاتصال ونقلها قبل إخراج بيانات الفيديو. والاعتبار الرئيسي لعدم اتخاذ هذه الخطوة هو توفير الوقت ،حيث يتم نقل AUX بسرعة منخفضة حوالي 1 Mbit / s، ولأن في نظام مغلق ، لا تحتاج اللوحة إلى التفاعل مع وحدة المعالجة المركزية ودراجات الفيديو.تم تصميم تدريب الرابط السريع لفهم حالة مسار نقل القناة الرئيسية، بحيث يمكن للمخرج تعديل خصائصه الخاصة (العرض والتأكيد المسبق) ويمكن للمستقبل تعديل خصائص الموازنة.يجب على المخرج والمتلقي إجراء هذه التعديلات في نفس الوقت، وتعتمد تعديل هذه الخصائص على منصة النظام ، ونتائج التعديل مختلفة بالنسبة للمنصات المختلفة.ميزة أخرى انتقائية على الجانب المستقبل هي تدريب لا رابط، الذي يختبر قدرة جهاز الاستقبال على حبس الإشارة في المخرج دون أي نمط تدريب خاص. هذه الميزة تبسط أكثر تطبيق مستوى النظام،خاصة عندما يتحرك النظام بعيدا عن وضع طاقة منخفضةليس هناك تدريب على الرابط هو أيضا ميزة اختيارية في PSR.

مصادقة الفيديو وحماية المحتوى

يدعم رابط DisplayPort الخارجي حماية المحتوى الرقمي بسعة النطاق العريضة (HDCP) ، which encrypts audio and video data and confirms that the receiver is allowed to prevent copyrighted audio and video content from being intercepted or copied by unauthorized digital image capture devices during transmissionبالنسبة لأجهزة العرض المدمجة، لا يزال نقل الصور داخل النظام بحاجة إلى حماية، و eDP يحدد العديد من طرق مصادقة الصور لتلبية هذه الحاجة،الطريقة الأكثر شيوعًا هي ASSR (إعادة تعيين بذور Scrambler البديلة)كما هو موضح سابقا، يتم تشفير بيانات الصورة المنقولة من قناة رئيسية، بحيث يمكن تقليل RFI و EMI، ولتحقيق هذا التأثير،يجب على المخرج والمستقبل مزامنة العمل وفهم تسلسل التشويش لتشويش وإعادة تجميع البيانات بشكل صحيح. يستخدم ASSR تسلسل التشويش ، والذي يتوفر فقط مع شاشات eDP ، مما يلغي الحاجة إلى تشغيل شاشات غير eDP للاتصال بمخرج eDP.

دعم معدلات تحديث مختلفة للشاشة

يمكن لـ eDP التحكم بشكل ديناميكي في معدل تحديث لوحة العرض، والتي تم تصميمها للحد من استهلاك الطاقة عند عرض الصور الثابتة.يمكن تخفيض معدل تحديث اللوحة من 60 إطارًا في الثانية العادية إلى تردد لن ينتج أي شذوذ في العرض أو لامعةخفض معدل التحديث يقلل من استهلاك الطاقة ويمدد عمر البطارية، حيث تنخفض بعض الألواح إلى 40 إطار في الثانية أو أقل.تطبيق آخر يستخدم معدلات تحديث شاشة مختلفة هو عند تشغيل فيلم أو لعب لعبةفي وضع اللعبة، يتم عرض الشاشة في كثير من الأحيان فقط بعد حسابها من قبل محرك الرسومات، وسيكون هناك تأخير بين، في هذه الحالة،يمكن أن يجعل تعديل ديناميكي لمعدل تحديث اللوحة عرض الشاشة سلسًا دون تشويه وتأخيرعند تشغيل الأفلام، يمكنك ضبط شاشة 24fps إلى تشغيل 48fps، والقضاء على 3: 2 سحب إلى أسفل في وضع 60fps التقليدية.
