تفاصيل المنتج:
|
| حجم الشاشة: | 23.8 بوصة قطري | القرار: | 1920 × 1080 بكسل (شريط RGB) |
|---|---|---|---|
| السطوع: | 350 شمعة / متر مربع | واجهة: | LVDS (2 شئ ، 8 بت) |
| التدرج اللوني: | 72٪ NTSC | عمق اللون: | 16.7 مليون لون (6 بت HI-FRC) |
| زوايا النظر: | زاوية مشاهدة واسعة (انعكاس منخفض) | درجة حرارة التخزين: | 0 درجة مئوية إلى + 50 درجة مئوية |
| درجة الحرارة التشغيل.: | -20°C إلى +60°C | إمدادات الطاقة: | 5V DC (4.5V - 5.5V) |
| تقنية اللمس: | لوحة تعمل باللمس بالسعة | عمر الضوء الخلفي: | 50000 ساعة (LED ، @25 درجة مئوية) |
| صلابة سطح: | ≥6h (مضاد للهراء ، ضباب 10 ٪) | نسبة التباين: | 800: 1 (نموذجي) |
| خيارات IC: | Eeti ، Exc3189 | المتانة البيئية: | وظيفية في الضباب/الماء السطحي |
| امتثال: | ROHS ، REACH ، خالية من الهالوجين ، ISO 9001/14001 (EU/US Certified) | ||
| إبراز: | شاشة LCD صناعية معتمدة من الاتحاد الأوروبي/الولايات المتحدة,شاشة LCD صناعية بسطوع 350 شمعة/متر مربع,شاشة LCD TFT صناعية مقاس 23.8 بوصة,350 cd/m2 Industrial LCD Display,23.8 Industrial TFT LCD Display |
||
شاشة LCD FHD TFT عالية الموثوقية بـ 23.8 بوصة لتطبيقات الاتحاد الأوروبي / الولايات المتحدة المتطلبة
SFTO2380HY-7253ACT هي وحدة LCD TFT عالية الأداء بطول 23.8 بوصة مصممة للاستخدام الصناعي والتجاري في جميع أنحاء أمريكا الشمالية وأوروبا. مع دقة Full HD (1920 × 1080).واجهة LVDS، ومدى درجة حرارة التشغيل الممتدة (0 درجة مئوية إلى + 50 درجة مئوية) ، توفر هذه الشاشة وضوحًا وموثوقية استثنائية في البيئات القاسية مثل المصانع والمرافق الطبية والمراكز الخارجية.معتمدة على RoHS، REACH، ومعايير ISO، فإنه يستوفي المتطلبات التنظيمية الصارمة للاتحاد الأوروبي / الولايات المتحدة.
متانة الصناعية: الطلاء الصلب المضاد للوهج (سطح 6H) يقاوم الخدوش والمواد الكيميائية والرطوبة.
واجهة LVDS عالية السرعة: LVDS مزدوج الموانئ (2x8-بيت) يضمن نقل البيانات السلس لأنظمة التحكم في الوقت الحقيقي.
50الضوء الخلفي LED لمدة 000 ساعة: تصميم كفاءة في استخدام الطاقة مع دعم التعتيم PWM ، مما يقلل من استهلاك الطاقة بنسبة 30٪ مقارنة بـ CCFL.
جاهزة لمسة سعة: إختياري EXC3189 لمسة IC يدعم القفاز / سطح رطب التشغيل (واجهة I2C / USB).
تشغيل درجة حرارة واسعة: أداء موثوق به من ظروف التجميد (0 درجة مئوية) إلى إعدادات صناعية عالية الحرارة (+ 50 درجة مئوية).
الأداء البصري: 300 cd / m2 الوضوح، 16.7M الألوان، وتكنولوجيا انعكاس منخفض لقراءة ضوء الشمس.
البناء القوي: ملف 8.2 مم رقيق ، اختبار الاهتزاز / السقوط (60 سم ارتفاع) ، وحماية ESD (± 15kV الهواء / ± 8kV تفريغ الاتصال).
التكامل السهل: مدخل طاقة 5 فولت DC ، VCOM قابلة للتعديل I2C ، وموصول LVDS plug-and-play (Starconn 300B30-0000RA-M4).
الموثوقية المعتمدة: دورة حرارية لمدة 120 ساعة (-10 درجة مئوية + 60 درجة مئوية) ، اختبار الرطوبة (90٪ RH) ، والمواد الخالية من الهالوجين.
لوحات التحكم الصناعية (الأتمتة، الروبوتات)
معدات التشخيص الطبية
الإشارات الرقمية وعروض المعلومات العامة
محطات البيع بالتجزئة
أنظمة المعلومات والتسلية للنقل
تصنع من قبل Saef Technology (Shenzhen) ، يجمع SFTO2380HY-7253ACT بين المرونة العسكرية مع تقنية العرض المتطورة. واجهة LVDS تبسط التكامل مع Raspberry Pi,"إنفيديا جيتسون"، و أجهزة الكمبيوتر الصناعية، بينما الامتثال لـ"روهاس/ريتش" يزيل حواجز الاستيراد إلى ألمانيا وفرنسا و المملكة المتحدة و الولايات المتحدةتم تحسين هذه الوحدة للعمل على مدار الساعة في بيئات EMC الصارمة في أوروبا وأمريكا الشمالية المنظمة من قبل FCC.
الأبعاد الخارجية
المواصفات
| المعلم | المواصفات | الوحدة |
| المنطقة النشطة | 527.04 ((H) × 296.46 ((V) | م م م |
| عدد البكسلات | 1920 ((H) ×1080 ((V) | البكسلات |
| مساحة البكسل | 0.2745*02745 | م م م |
| ترتيب البكسلات | RGB الشريط الرأسي | |
| ضوء أزرق | 350 | Cd/m2 |
| عرض الألوان | 16.7M | الألوان |
| وضع العرض | وضع الإرسال، عادةً أسود | |
| المخطط الأبعاد |
543 ((H) × 317.4 ((V) × 8.2 ((D) typ. |
ملم |
| معالجة السطح | مكافحة الانعكاسات ، الطلاء الصلب ((3H) | |
| إضاءة خلفية | نوع 1 LED Lighting Bar | الكمبيوترات |
تعريف دبوس الواجهة
| الدبوس | الرمز | الوصف |
| 1 | RO(0) N | إشارة LVDS غريبة |
| 2 | RO ((0) P | إشارة LVDS الغريبة + |
| 3 | RO(1) N | إشارة LVDS غريبة |
| 4 | RO ((1) P | إشارة LVDS الغريبة + |
| 5 | RO(2) N | إشارة LVDS غريبة |
| 6 | RO(2) P | إشارة LVDS الغريبة + |
| 7 | الـ GND | الأرض |
| 8 | (روك) | ساعة LVDS الغريبة |
| 9 | ROCLK+ | ساعة LVDS الغريبة + |
| 10 | RO(3)N | إشارة LVDS غريبة |
| 11 | RO(3) P | إشارة LVDS الغريبة + |
| 12 | RE(0) N | حتى إشارة الـ (إل.في.دي.إس) |
| 13 | RE(0) P | حتى إشارة LVDS + |
| 14 | الـ GND | الأرض |
| 15 | RE(1) N | حتى إشارة الـ (إل.في.دي.إس) |
| 16 | RE(1) P | حتى إشارة LVDS + |
| 17 | الـ GND | الأرض |
| 18 | RE(2) N | حتى إشارة الـ (إل.في.دي.إس) |
| 19 | RE(2) P | حتى إشارة LVDS + |
| 20 | تذكّر | حتى ساعة الـ (إل.في.دي.إس) |
| 21 | RECLK+ | حتى ساعة LVDS + |
| 22 | RE(3) N | حتى ساعة الـ (إل.في.دي.إس) |
| 23 | RE(3) P | حتى ساعة LVDS + |
| 24 | الـ GND | الأرض |
| 25 | WP | كتابة الحماية (الارتفاع: كتابة تمكين ، منخفضة أو مفتوحة: كتابة تعطيل) |
| 26 | الـ SCL | الساعة المتسلسلة I2C (لتعديل VCOM) |
| 27 | الـ SDA | الساعة المتسلسلة I2C (لتعديل VCOM) |
| 28 | 5 فولت | إمدادات الطاقة المتواصلة |
| 29 | 5 فولت | إمدادات الطاقة المتواصلة |
| 30 | 5 فولت | إمدادات الطاقة المتواصلة |
الدرجات القصوى المطلقة
|
المعلم |
الرمز |
دقيقة. |
(ماكس) |
الوحدة |
|
تشغيل الكهرباء |
V DD |
-صفر3 |
6 |
V |
|
فولتاج إمدادات المنطق |
V IN |
(في إس إس 0)3 |
V DD +0.3 |
V |
|
درجة حرارة العمل |
TOP |
0 |
50 |
°C |
|
درجة حرارة التخزين |
T ST |
-20 |
60 |
°C |
خصائص الضوء الخلفي
|
المعلم |
دقيقة. |
-أجل. |
(ماكس) |
الوحدة |
|
|
تشغيل الجهد الداخلي للضوءدبوس الإدخال |
رقم VPIN |
- |
55.2 |
- |
V |
|
LED Light Bar Current في التيار الداخليدبوس الإدخال |
رقم IPIN |
- |
60 |
- |
(ما) |
|
استهلاك الطاقة LED |
ب ب |
- |
13.2 |
- |
W |
|
(بلو برايتنس) |
- |
300 |
350 |
- |
Cd/m2 |
|
مدة حياة المصابيح |
|
|
50000 |
|
الساعات |
مواصفات CTP
|
الفئة |
المعلم |
المواصفات |
|
عامة |
الهيكل |
زجاج الغطاء + زجاج جهاز الاستشعار |
|
|
تعزيز العدسة الغطاء |
قوة جسدية |
|
|
صلابة سطح العدسة |
≥6H (صلابة القلم) |
|
|
معدل انتقال الضوء |
≥85% |
|
|
درجة حرارة العملية |
-10°C ~ +60°C، ≤85% RH |
|
|
درجة حرارة التخزين |
-20°C ~ +70°C، ≤85% RH |
|
الكهرباء |
واجهة |
IIC / USB اختياري |
|
|
لمسة IC |
المواد المستخدمة في الصناعة |
|
|
فولتاج إمدادات الطاقة (VDD) |
IIC:3.3 فولت USB: 5 فولت |
|
|
مقاومة المضيف (SDA/SCL) |
قابلة للتكوين على اللوحة الرئيسية |
|
البيئة |
ظروف التشغيل |
يعمل في الضباب المياه السطحية/Glove |
|
خصائص سطح |
حبر السطح |
مضاد للأشعة فوق البنفسجية |
|
|
معالجة السطح |
مضاد للوهج (ضباب: 3٪) |
|
|
طبقة LCD-TP |
OCR (الراتنج الشفاف بصريًا) |
|
الامتثال |
المعايير المادية |
متوافقة مع RoHS و خالية من الهالوجين |

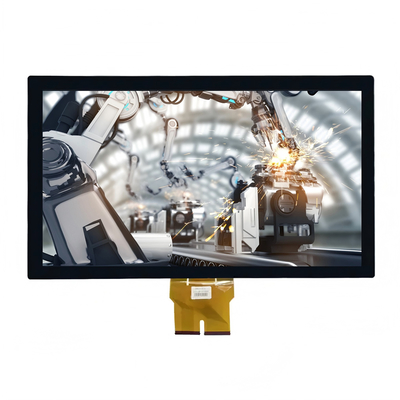

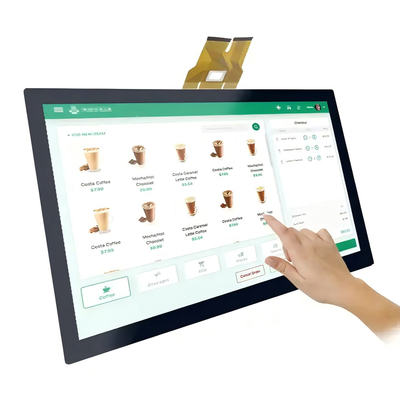

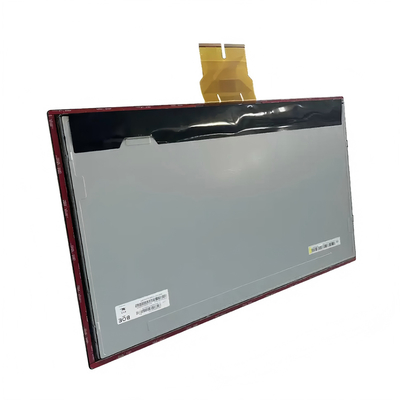

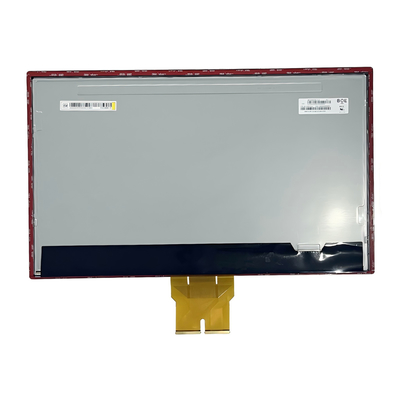

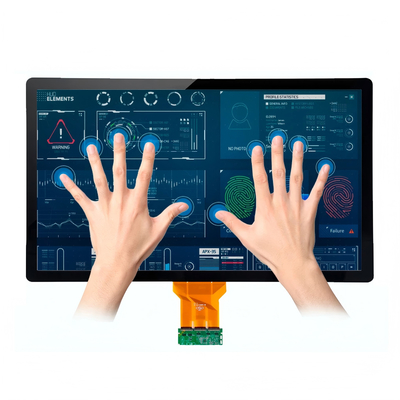

صورة المنتج
