تفاصيل المنتج:
|
| رقم الموديل: | SFTO2700SM-7317AN | حجم الشاشة: | 27 بوصة قطري |
|---|---|---|---|
| القرار: | 1920 × 1080 بكسل (شريط RGB) | السطوع: | 350 شمعة / متر مربع |
| درجة الحرارة التشغيل.: | 0 درجة مئوية إلى + 50 درجة مئوية | نسبة التباين: | 1000:1 (النوع) |
| واجهة: | LVDs مزدوجة القناة (2 بكسل/ساعة) | وقت الاستجابة: | 14ms (ON/OFF ، TYP.) |
| الضوء الخلفي: | 30000 ساعة | معالجة السطح: | مضاد للوهج، صلابة 3H |
| مدخلات الطاقة: | 5V ± 10 ٪ (كحد أقصى 5.5 فولت) | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 350 cd/m2 TFT LCD الصناعي,شاشة LCD TFT صناعية مزدوجة LVDS,شاشة LCD TFT صناعية 27 بوصة,Dual LVDS Industrial TFT LCD,27" Industrial TFT LCD |
||
أجهزة التصنيع الصناعية 27-Zoll Display für Kontrollräume
SFTO2700SM-7317AN يجمع بين Full-HD-Auflösung مع الصناعة الصلبة للسيطرة، الطب والتكنولوجيا والأنظمة الآلية.مع 350 cd/m2 Helligkeit und 89° Blickwinkel يوفر الرؤية الواضحة حتى تحت ظروف الضوء المطلوبة.
فوائد رئيسية للمهندسين
✅ أمان الصناعة
التشغيل عند 0°C إلى 50°C (التخزين -20°C ~ 60°C)
مزدوج-LVDS-Schnittstelle مع 74.25MHz تردد التكت
3H kratzfeste مكافحة الانعكاس-Oberfläche
✅ التميز البصري
10001 نسبة التباين للوضع الملموس
14ms Reaktionszeit (Schwarz-Weiß-Übergang)
إحداثيات الألوان حسب CIE1931 (Weißpunkt x=0.283/y=0.289)
✅ تكامل الألفة
حاجز الفيرجيل JAE FI-X30HL-Stecker
وضع توقيت DE فقط (kein HSYNC/VSYNC benötigt)
نقطة إثبات متوافقة مع VESA
(مصادقة على الصلابة)
72 ساعة اختبار الحرارة العالية @ 60 درجة مئوية
24 زيكلين ثيرمايشر شوك (-20 درجة مئوية 60 درجة مئوية)
ESD-Schutz: ± 8kV (Kontakt) حسب IEC 61000-4-2
"تكنولوجيا العمليات: نظام "سكادا"
أجهزة الطب: أوب مونيتور، دياغنوسيكونسولين
أوتوماتيكا المختبر: ميكروسكوبي مونيتور، أجهزة التحليل
الإشارات الرقمية: نظام المعلومات والترفيه المناسب للصناعة
شهادة ISO: 9001:2015 (الجودة) ، 14001:2015 (البيئة)
EMV: EN 55032:2015 مطابقة
الضمان: 2 سنوات على عيوب الوظائف
إرسال: ESD-Schutzverpackung, Montagezeichnungen (DXF)
طلب تخصيص
الاتصالsales2@saef.com.cnللنسخ المختومة IP65، خيارات اللمس السعة، أو تصاميم الحاجز المخصصة.
المواصفات
| البنود | الوحدة | المواصفات |
| الشاشة الشمالية | ملم | 27.0 |
| المنطقة النشطة | ملم | 597.888 ((H) × 336.312 ((V) |
| البكسلات H x V | - | 1920 ((x3) x 1080 |
| الرسومات الصوتية | أمم | 31.14 ((في ثلاثية واحدة) x31.14 |
| ترتيب البكسلات | - | الشريط الرأسي |
| وضع العرض | - | عادةً أسود |
| وقت الاستجابة | ميسيك | 14ms (عادة ، تشغيل / إيقاف) |
| الوزن | غرام | TBD |
| واجهة كهربائية | - | إدخال بيانات RGB مزدوج القناة LVDS، 8 بتات |
| اللون الداعم | - | 16.7M الألوان |
| معالجة السطح | - | مضاد للوهج، 3H |
| درجة حرارة العمل | °C |
0 إلى +50 |
| درجة حرارة التخزين | °C | -20 إلى +60 |
الأبعاد الخارجية
تعريف دبوس الواجهة
| رقم البين | الرمز | الوصف |
| 1 | RxO0- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات غير عادية) |
| 2 | RxO0+ | إدخال البيانات التفاضلية الإيجابية لـ LVDS (بيانات غير عادية) |
| 3 | RxO1- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات غير عادية) |
| 4 | RxO1+ | إدخال البيانات التفاضلية الإيجابية لـ LVDS (بيانات غير عادية) |
| 5 | RxO2- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات غير عادية) |
| 6 | RxO2+ | إدخال البيانات التفاضلية الإيجابية لـ LVDS (بيانات غير عادية) |
| 7 | BIST | BIST |
| 8 | -أجل. | إدخال الساعة التفاضلية السلبية في LVDS (ساعة غير عادية) |
| 9 | RxOCLK+ | إدخال ساعة LVDS التفاضلية الإيجابية (ساعة الغريبة) |
| 10 | RxO3- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات غير عادية) |
| 11 | RxO3+ | إدخال البيانات التفاضلية الإيجابية لـ LVDS (بيانات غير عادية) |
| 12 | RxE0- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات متساوية) |
| 13 | RxE0+ | إدخال بيانات التفاضل الإيجابية في نظام LVDS (بيانات متساوية) |
| 14 | الـ GND | الأرض |
| 15 | RxE1- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات متساوية) |
| 16 | RxE1+ | إدخال بيانات التفاضل الإيجابية في نظام LVDS (بيانات متساوية) |
| 17 | الـ GND | الأرض |
| 18 | RxE2- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات متساوية) |
| 19 | RxE2+ | إدخال بيانات التفاضل الإيجابية في نظام LVDS (بيانات متساوية) |
| 20 | (ريكسيلك) | إدخال الساعة التفاضلية السلبية لـ LVDS (ساعة متساوية) |
| 21 | RxECLK+ | إدخال الساعة التفاضلية السلبية لـ LVDS (ساعة متساوية) |
| 22 | RxE3- | إدخال البيانات التفاضلية السلبية لـ LVDS (بيانات متساوية) |
| 23 | RxE3+ | إدخال بيانات التفاضل الإيجابية في نظام LVDS (بيانات متساوية) |
| 24 | الـ GND | الأرض |
| 25 | CTL | CTL_DVR |
| 26 | المواصفات | CE_DVR |
| 27 | NC | لا يوجد اتصال |
| 28 | VDD | طاقة الطاقة الوصول 5 فولت |
| 29 | VDD | طاقة الطاقة الوصول 5 فولت |
| 30 | VDD | طاقة الطاقة الوصول 5 فولت |
الخصائص البصرية
| المعلم | الشروط | دقيقة. | -أجل. | (ماكس) | الوحدة | |
|
زاوية النظر (CR>10) |
الأفقية | θL | 89 | - |
درجة |
|
| θR | 89 | - | ||||
| عمودي | θT | 89 | - | |||
| θB | 89 | - | ||||
| نسبة التباين | المركز | 700 | 1000 | - | - | |
| وقت الاستجابة | Tr+Td | - | 14 | 20 | ms | |
|
CF اللون الالوان (CIE1931) |
الحمراء |
النوع: -0.03 |
0.646 |
النوع: +0.03 |
- | |
| أحمر y | 0.341 | - | ||||
| الخضراء | 0.327 | - | ||||
| خضراء y | 0.612 | - | ||||
| الأزرق x | 0.143 | - | ||||
| الأزرق y | 0.041 | - | ||||
| × أبيض | 0.283 | - | ||||
| أبيض y | 0.289 | - | ||||
| الوسط ضوء الأبيض | السنة | 300 | 350 | cd/m2 | ||
خصائص الضوء الخلفي
| المعلم | الرمز | القيمة | الوحدة | ||
| (ماين) | -أجل. | (ماكس) | |||
| ضوء شريط المدخلات الجهد | VLED | 51 | 54 | 57 | V |
| مدخل شريط الضوء | الـ ILED | - | 480 | - | mA |
| مدة حياة LED | الـ LBL | 20000 | 30000 | - | الساعات |

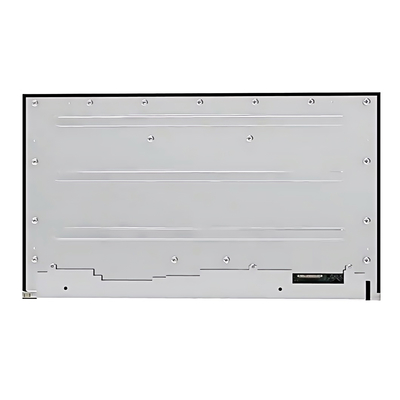

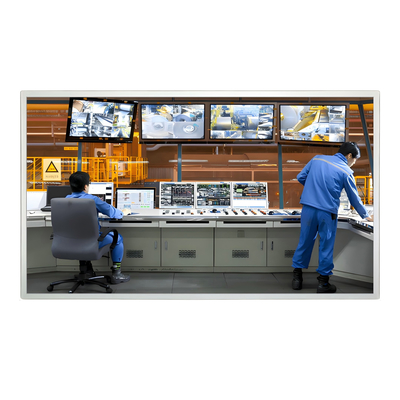

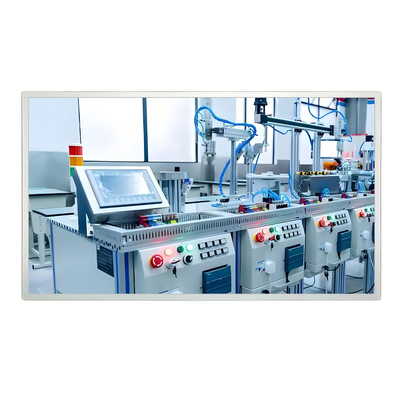

صورة المنتج
