تفاصيل المنتج:
|
| رقم الموديل: | SFTO2150RX-7320AN | حجم الشاشة: | 21.5 بوصة قطري |
|---|---|---|---|
| القرار: | 1920 × 1080 بكسل (شريط RGB) | السطوع: | 500 شمعة / متر مربع |
| درجة الحرارة التشغيل.: | -30 درجة مئوية إلى + 80 درجة مئوية | نسبة التباين: | 1000:1 (النوع) |
| واجهة: | LVDs مزدوجة القناة (2 بكسل/ساعة) | الضوء الخلفي: | 50000 ساعة |
| استهلاك الطاقة: | 20.96W (LCD: 3.5W + الإضاءة الخلفية: 17.46W) | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 500 cd/m2 LCD TFT الصناعي,شاشة LCD TFT صناعية مقاس 21.5 بوصة,شاشة LCD TFT ذات نطاق درجة حرارة واسع,21.5-inch Industrial TFT LCD,Wide Temp Range TFT LCD |
||
شاشة LCD FHD TFT ذات القوة القصوى 21.5 بوصة للبيئات الحرجة
SFTO2150RX-7320AN يوفر موثوقية من الدرجة العسكرية للأنظمة الصناعية التي تتطلب أداءً بصريًا لا يتنازل عنه.هذه الشاشة القابلة للقراءة في ضوء الشمس تتفوق في التشخيص الطبي، التحكم في الطيران، والعمليات البحرية.
مصممة لظروف متطرفة
الموثوقية المعتمدة (حسب معايير IEC):
240 ساعة @ 85°C/85%RH العملية
الصدمة الحرارية لمدة 100 دورة (-30°C~60°C)
حماية ESD: ± 15kV (الهواء) ، ± 8kV (التواصل)
التصوير الطبي: شاشات جراحية، أجهزة التصوير بالرنين المغناطيسي
أجهزة الطيران: شاشات قمرة القيادة، أنظمة التحكم في الطيران
البحرية: جسور الملاحة، لوحات غرفة المحركات
الصناعة 4.0: واجهة HMI لـ CNC ، الروبوتات ، SCADA
توجيهات الاتحاد الأوروبي: ROHS 2011/65/EU، REACH SVHC، EN 55032 EMC
شهادات السلامة: UL 60601-1 (طبية) ، DNV-GL (بحرية)
الضمان: 1 سنة استبدال وظيفي
HSF: البناء الخالي من الهالوجين
طلب تخصيص
الاتصالsales2@saef.com.cnللنسخ المختومة IP65، خيارات اللمس السعة، أو تصاميم الحاجز المخصصة.
المواصفات
| البنود | المواصفات | الوحدة |
| حجم الشاشة النشطة | 21.5 | بوصة |
| عدد البكسلات | 1920 × 1080 | بيكسل |
| منطقة العرض | 476.64 (H) × 268.11 ((V) | ملم |
| فتح البازل | 479.84 ((H) × 271.3 ((V) | ملم |
| مقياس المخطط | 495.6 ((H) × 292.4 ((V) × 10.35 ((D) | ملم |
| النور الأبيض | 500 (المركز 1 نقطة،النوع) | cd/m2 |
| التوتر المدخل لمصدر الطاقة | 12 (النوع) | V |
| تشغيل الكهرباء | 5.0 (النوع) | V |
| استهلاك الطاقة | الإجمالي = 20.96 (النوع) | W |
| نسبة التباين | 1000:1 | ... |
| وقت الاستجابة | 14 (النوع) ((G إلى G) | ms |
| درجة حرارة اللون | TBD | ك |
| الوزن | TBD ((النوع) | كيلوغرام |
| درجة حرارة العمل | -30 ~ 80 | °C |
| درجة حرارة التخزين | -30 ~ 85 | °C |
الخصائص البصرية
| المعلم | الرمز | الحالة | دقيقة. | -أجل. | (ماكس) | الوحدة | ||
|
زاوية النظر النطاق |
الأفقية |
Θ3 |
القيمة المضافة > 10 |
85 | 89 | - | دج. | |
| Θ9 | 85 | 89 | - | دج. | ||||
|
عمودي |
Θ12 | 85 | 89 | - | دج. | |||
| Θ6 | 85 | 89 | - | دج. | ||||
| نسبة التباين في الضوء | CR |
Θ = 0. (الوسط) عادي المشاهدة الزاوية |
450 | 500 | ||||
| انتقال الخلايا | تـر | - | 3.55 | - | % | |||
| توحيد ضوء الأبيض | ΔY | 75 | 80 | - | % | |||
|
إعادة إنتاج من اللون |
الأبيض |
Wx | 0.283 | 0.313 | 0.343 | - | ||
| (وي) | 0.299 | 0.329 | 0.359 | - | ||||
|
أحمر |
Rx | 0.607 | 0.637 | 0.667 | - | |||
| (راي) | 0.320 | 0.350 | 0.380 | - | ||||
|
أخضر |
Gx | 0.266 | 0.296 | 0.326 | - | |||
| جيه | 0.590 | 0.620 | 0.650 | - | ||||
|
الأزرق |
Bx | 0.120 | 0.150 | 0.180 | - | |||
| بواسطة | 0.02 | 0.05 | 0.08 | - | ||||
|
الرد الوقت |
GTG | Tg | 14 | 25 | ms | |||
| الحديث المتقاطع | التصوير المقطعي |
- |
- |
2.0 | % | |||
خصائص الضوء الخلفي
| المعلم | الرمز | القيمة | الوحدة | ||
| دقيقة. | -أجل. | (ماكس) | |||
| تشغيل الجهد الداخلي لشرطة الضوء LED لكل دبوس مدخل | رقم VPIN | 46.5 | 48.5 | 51.5 | V |
| التيار الإجمالي لدخول شريط الضوء LED | رقم IPIN | --- | 360 | mA | |
| مدة حياة LED | LLED | 40000 | 50000 | --- | الساعات |
| استهلاك الطاقة | PBL | 17.46 | W | ||
الأبعاد الخارجية
تعريف دبوس الواجهة
| (ب)في لا | الرمز | الوظيفة |
| 1 | RXO0- | البيانات السلبية لنقل بكسل 0 (ODD) |
| 2 | RXO0+ | البيانات الإيجابية لنقل البكسل 0 (ODD) |
| 3 | RXO1- | البيانات السلبية لنقل البيكسل 1 (ODD) |
| 4 | RXO1+ | البيانات الإيجابية لنقل البكسل 1 (ODD) |
| 5 | RXO2- | البيانات السلبية لنقل بيكسل 2 (ODD) |
| 6 | RXO2+ | البيانات الإيجابية لنقل بكسل 2 (ODD) |
| 7 | الـ GND | أرضية الطاقة |
| 8 | RXOC- | ساعة الإرسال السلبية (ODD) |
| 9 | RXOC+ | ساعة الإرسال الإيجابي (ODD) |
| 10 | RXO3- | بيانات النقل السلبية لـ Pixel 3 (ODD) |
| 11 | RXO3+ | البيانات الإيجابية لنقل Pixel 3 (ODD) |
| 12 | RXE0- | بيانات النقل السلبية من بكسل 0 (EVEN) |
| 13 | RXE0+ | البيانات الإيجابية لنقل البكسل 0 (EVEN) |
| 14 | الـ GND | أرضية الطاقة |
| 15 | RXE1- | البيانات السلبية لنقل بكسل 1 (EVEN) |
| 16 | RXE1+ | البيانات الإيجابية لنقل البيكسل 1 (EVEN) |
| 17 | الـ GND | أرضية الطاقة |
| 18 | RXE2- | بيانات النقل السلبية لـ Pixel 2 (EVEN) |
| 19 | RXE2+ | البيانات الإيجابية لنقل Pixel 2 (EVEN) |
| 20 | (آر إكس إيك) | ساعة الإرسال السلبية (EVEN) |
| 21 | RXEC+ | ساعة الإرسال الإيجابية (EVEN) |
| 22 | RXE3- | بيانات النقل السلبية لـ Pixel 3 (EVEN) |
| 23 | RXE3+ | البيانات الإيجابية لنقل Pixel 3 (EVEN) |
| 24 | الـ GND | أرضية الطاقة |
| 25 | NC | ليس هناك اتصال، يجب أن يكون هذا الدبوس مفتوحاً |
| 26 | NC | ليس هناك اتصال، يجب أن يكون هذا الدبوس مفتوحاً |
| 27 | NC | ليس هناك اتصال |
| 28 | VDD |
إمدادات الطاقة: +5 فولت |
| 29 | VDD | |
| 30 | VDD |

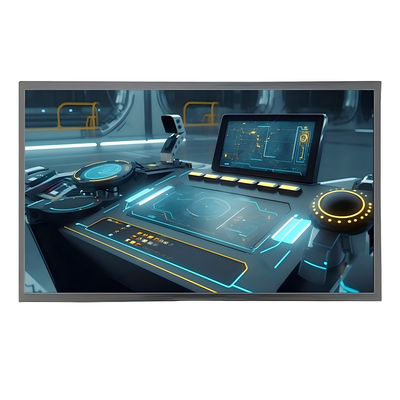

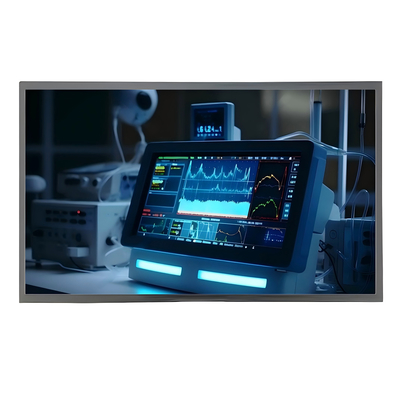

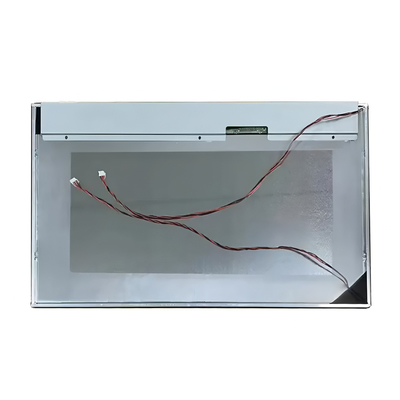

صورة المنتج
