تفاصيل المنتج:
|
| رقم الموديل: | SFTO560SH-7316AN | حجم الشاشة: | 5.6 بوصة قطري |
|---|---|---|---|
| القرار: | 640 × 480 بكسل (شريط RGB) | السطوع: | 250 شمعة / متر مربع |
| درجة الحرارة التشغيل.: | -20 درجة مئوية إلى +70 درجة مئوية | تكنولوجيا: | TN TFT ، transmissive |
| واجهة: | 24 بت الرقمية RGB | الضوء الخلفي: | 15 مؤشر ، |
| اتجاه الرؤية: | الساعة 12 | الأداء البصري: | 51.2 ٪ NTSC |
| إمدادات الطاقة: | 3.3V منطق + محرك جهد مزدوج | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | وحدة العرض LCD TFT,640x480 الشاشة الصناعية,5.6 بوصة شاشة TFT LCD,640x480 Industrial Display,5.6 inch TFT LCD Display |
||
شاشة LCD TFT ذات الأداء العالي 5.6 " للتطبيقات الصناعية
يوفر SFTO560SH-7316AN موثوقية قوية لأنظمة مهمة حاسمة. تم تصميمه وفقًا لمواصفات AT056TN52 V.3 ، ويتميز هذا جهاز TFT من الدرجة الصناعية 5.6 بوصة:
المزايا التقنية الرئيسية
✅ زيادة الرؤية
دقة 640x480 مع قطبي مضاد للوهج
250 cd/m2 ضوء عالي للقراءة في ضوء الشمس
500:1 نسبة التباين مع مشاهدة مثالية في الساعة 12
✅ متانة الصناعية
يعمل في درجات حرارة شديدة (-20 درجة مئوية ~ + 70 درجة مئوية)
يتحمل صدمة ميكانيكية 100G (مدة 6ms)
حماية من الغبار معادلة IP50 من خلال بناء مغلق
✅ مصممة للاستقرار
واجهة RGB 24 بت مع أنماط مزامنة DE / HV
نظام محرك مزدوج الجهد (VGH:15V ، VGL:-12V)
التحكم في اتجاه المسح (L / R ، U / D pins) للتركيب المرن
الموثوقية المعتمدة
يجتاز اختبارات بيئية صارمة حسب المعايير الدولية:
96 ساعة درجة حرارة عالية (70 درجة مئوية) ورطوبة (50 درجة مئوية/90٪ RH)
الصدمة الحرارية لمدة 20 دورة (-30 °C 80 °C)
حماية ESD: ± 8kV (الهواء) ، ± 4kV (التواصل)
الامتثال العالمي
تتوافق مع ROHS 2011/65/EU و REACH SVHC
التغليف يتوافق مع التوجيهات 94/62/EC
متوافق مع اللحام الخالي من Pb (Sn96.3-Ag3.3-Cu0.4)
التطبيقات
الأتمتة الصناعية: لوحات HMI، واجهات PLC
الأجهزة الطبية: أجهزة مراقبة المرضى، أجهزة تشخيص محمولة
أنظمة النقل: شاشات تحكم القطارات، أجهزة الطيران
معدات الاختبار: أدوات قياس الميدان، أجهزة مسح محمولة
طلب تخصيص
الاتصالsales2@saef.com.cnللنسخ المختومة IP65، خيارات اللمس السعة، أو تصاميم الحاجز المخصصة.
المواصفات
| الخصائص | تفاصيل |
| حجم العرض ((شمالي) | 5.6 |
| نوع شاشة LCD | TN TFT |
| وضع العرض | ناقل / أبيض عادة |
| القرار | 640 رموز بيجابيلية × 480 |
| عرض الاتجاه | الساعة 12 |
| اتجاه عكس المقياس الرمادي | الساعة السادسة |
| مخططات الوحدة | 126.5 ((H) × 100 ((V) × 5.7 ((T) (الملاحظة 1) |
| المنطقة النشطة | 112.896 ((H) x84.672 ((V) |
| حجم البيكسل | 58.8 * 3 × 176.4 |
| ترتيب البكسلات | RGB |
| المعالجة السطحية للمستقطب | مضاد للوهج |
| مركز التحكم بالشاحنة | ILI6192A-01&ILI5481A |
| إظهار الألوان | 16.7M |
| واجهة | واجهة RGB ذات 24 بت |
| مع أو بدون لوحة لمسة | بدون |
| درجة حرارة العمل | -2070 |
| درجة حرارة التخزين | -3080 |
| الوزن | 100 |
الخصائص البصرية
| البند | الرمز | الحالة | المواصفات | الوحدة | |||
| دقيقة. | -أجل. | (ماكس) | |||||
|
الضوء على TFT ((إذا = 20mA/LED) |
(إلف) |
عادةً زاوية المشاهدة θX = φY =0o |
200 |
250 |
- |
cd/m2 |
|
| نسبة التباين ((انظر 6.3) | CR | 600 | 1000 | - | |||
|
وقت الاستجابة (انظر 6.2) |
TR+TF |
- |
25 | 50 |
ms |
||
| الأبيض | XW | 0.25 | 0.30 | 0.35 | |||
| يواوا | 0.26 | 0.31 | 0.36 | ||||
|
زاوية النظر (انظر 6.4) |
الأفقية | θX+ |
المركز CR≥10 |
60 | 70 | - |
دج. |
| θX- | 60 | 70 | - | ||||
| عمودي | φY+ | 40 | 50 | - | |||
| φY- | 60 | 70 | - | ||||
| NTSC نسبة ((Gamut) | - | 51.2 | - | % | |||
خصائص الضوء الخلفي
| البند | الرمز | الحالة | دقيقة. | -أجل. | (ماكس) | الوحدة |
| تشغيل الضوء الخلفي | VLED | Ta=25 oC، IF=20mA/LED | - | 9.3 | - | V |
| تيار الضوء الخلفي | الـ ILED | Ta=25 oC، VF=3.1V/LED | - | 100 | - | mA |
| تبديد الطاقة | PD | - | 930 | - | mW | |
| التوحيد | المتوسط | 75 | 80 | - | % | |
| مدة عمل LED ((25°C) | - | 20000 | 30000 | - | الساعات | |
| طريقة القيادة | التيار المستمر | |||||
| تكوين LED | 15 LED أبيض ((3 LED في سلسلة واحدة و 5 مجموعات بالتوازي) | |||||
الأبعاد الخارجية
تعريف دبوس الواجهة
| رقم البين | الرمز | إدخال/خروج | الوظيفة |
| 1 | VLED + | (ب) | طاقة لإنبعاثات الضوء الخلفي LED |
| 2 | VLED + | (ب) | طاقة لإنبعاثات الضوء الخلفي LED |
| 3 | VLED- | (ب) | طاقة الكاثود الضوء الخلفي LED |
| 4 | VLED- | (ب) | طاقة الكاثود الضوء الخلفي LED |
| 5 | الـ GND | (ب) | أرضية الطاقة |
| 6 | VCOM | أنا | مدخلات VCOM |
| 7 | الـ VCC | (ب) | إمدادات الطاقة للدوائر الرقمية |
| 8 | الوضع | أنا | التحكم في وضع DE أو HV |
| 9 | DE | أنا | تمكين البيانات |
| 10 | VS | أنا | إدخال إشارة Vsync |
| 11 | HS | أنا | إدخال إشارة Hsync |
| 12 | B7 | أنا | إدخال البيانات الزرقاء (MSB) |
| 13 | B6 | أنا | إدخال البيانات بالأزرق |
| 14 | B5 | أنا | إدخال البيانات بالأزرق |
| 15 | B4 | أنا | إدخال البيانات بالأزرق |
| 16 | B3 | أنا | إدخال البيانات بالأزرق |
| 17 | B2 | أنا | إدخال البيانات بالأزرق |
| 18 | B1 | أنا | إدخال البيانات بالأزرق |
| 19 | B0 | أنا | إدخال البيانات الأزرق (LSB) |
| 20 | مجموعة السبع | أنا | إدخال البيانات الخضراء ((MSB) |
| 21 | G6 | أنا | إدخال البيانات الخضراء |
| 22 | G5 | أنا | إدخال البيانات الخضراء |
| 23 | G4 | أنا | إدخال البيانات الخضراء |
| 24 | G3 | أنا | إدخال البيانات الخضراء |
| 25 | G2 | أنا | إدخال البيانات الخضراء |
| 26 | G1 | أنا | إدخال البيانات الخضراء |
| 27 | G0 | أنا | إدخال البيانات الخضراء (LSB) |
| 28 | R7 | أنا | إدخال البيانات الأحمر ((MSB) |
| 29 | R6 | أنا | إدخال البيانات الحمراء |
| 30 | R5 | أنا | إدخال البيانات الحمراء |
| 31 | R4 | أنا | إدخال البيانات الحمراء |
| 32 | R3 | أنا | إدخال البيانات الحمراء |
| 33 | R2 | أنا | إدخال البيانات الحمراء |
| 34 | R1 | أنا | إدخال البيانات الحمراء |
| 35 | R0 | أنا | إدخال البيانات الأحمر (LSB) |
| 36 | الـ GND | (ب) | أرضية الطاقة |
| 37 | DCLK | أنا | ساعة عينة |
| 38 | الـ GND | (ب) | أرضية الطاقة |
| 39 | ال/ر | أنا | حدد اتجاه المسح من اليسار إلى اليمين |
| 40 | U/D | أنا | حدد اتجاه الفحص لأعلى أو لأسفل |
| 41 | VGH | أنا | الطاقة الإيجابية لسائق المسح |
| 42 | VGL | أنا | طاقة سلبية لسائق الفحص |
| 43 | AVDD | (ب) | إمدادات الطاقة للدوائر التناظرية |
| 44 | إعادة تعيين | أنا | إعادة تعيين |
| 45 | POL | أوه | تحديد القطبية لإشارة تحكم عكس الخط |
| 46 | VCOM | أنا | مدخلات VCOM |
| 47 | NC | - | لا يوجد رابط |
| 48 | NC | - | لا يوجد رابط |
| 49 | NC | - | لا يوجد رابط |
| 50 | NC | - | لا يوجد رابط |

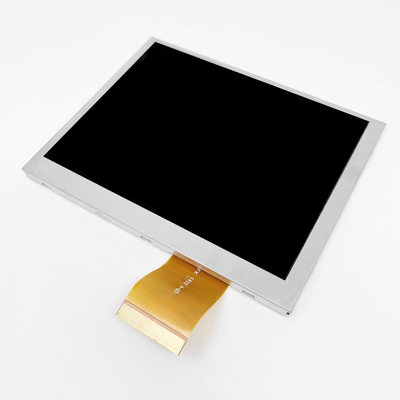

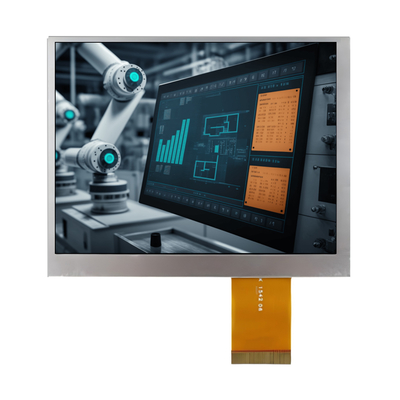

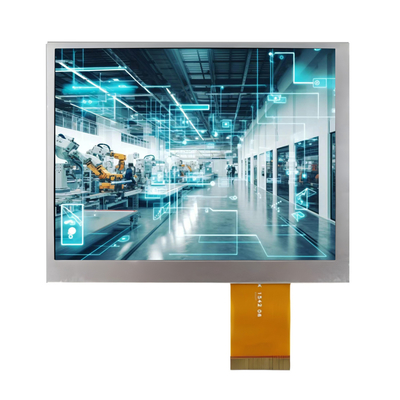

صورة المنتج
