تفاصيل المنتج:
|
| رقم الموديل: | SFTO560SH-7316AN (بناءً على AT056TN52 V.3) | حجم الشاشة: | 5.6 بوصة قطري |
|---|---|---|---|
| القرار: | 640 × 480 بكسل (شريط RGB) | السطوع: | 250 شمعة / متر مربع |
| درجة الحرارة التشغيل.: | -20 درجة مئوية إلى +70 درجة مئوية | تكنولوجيا: | TN TFT ، transmissive |
| واجهة: | 24 بت الرقمية RGB | الضوء الخلفي: | 15 LED ، 20،000-30،000 ساعة العمر |
| إمدادات الطاقة: | الجهد المزدوج | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | وحدة عرض TFT الصناعية,وحدة العرض LCD TFT الصناعية,وحدة شاشة LCD TFT 640x480,Industrial TFT LCD Display Module,640x480 TFT LCD Display Module |
||
شاشة TFT من الدرجة الصناعية 5.6 بوصة للبيئات القاسية
توفر وحدة SFTO560SH-7316AN TFT LCD أداءً لا هوادة فيه في التطبيقات الصناعية المطالبة. تم تصميمها وفقًا لمواصفات AT056TN52 V.3 ، وهذا 5.يحتوي الشاشة البالغة 6 بوصات على دقة حادة 640 × 480 مع معالجة سطحية مضادة للوهجيضمن الرؤية الواضحة في ظل الضوء المحيطي العالي (250 cd/m2 الوضوح، 500:1 التباين).
بنيت ليكون موثوق بها
تعمل بسلاسة من -20 درجة مئوية إلى +70 درجة مئوية مع مقاومة الصدمات الميكانيكية 100G. مثالية لأتمتة المصانع والأجهزة الطبية وأنظمة النقل حيث الاستقرار أمر بالغ الأهمية.واجهة RGB 24 بت تدعم 16.7M الألوان، في حين أن محرك الجهد المزدوج يزيل التداخلات الضوضاء في البيئات الفوضوية الكهربائية.
المزايا الرئيسية للمهندسين
✅ مدّة الحياة الممتدة للضوء الخلفي: 15 مصباح LED أبيض (30,000 ساعة @ 25 درجة مئوية)
✅ التكامل المرن: التحكم في اتجاه المسح (L / R ، U / D pins)
✅ حماية متينة: يمر البناء المقاوم للغبار باختبارات الرطوبة لمدة 240 ساعة
✅ الامتثال المبسط: معتمد على ROHS / REACH ، متوافق مع اللحام الخالي من Pb
التطبيقات
أجهزة HMI الصناعية وألواح التحكم
معدات الاختبار المحمولة
أجهزة المراقبة الطبية
كيوسكات خارجية وأنظمة النقل
الخصائص التقنية
مسافة البكسل: 58.8×176.4μm
وقت الاستجابة: 25 ثانية (عادة)
زوايا الرؤية: 70° ((H) / 50° ((V)
تسلسل الطاقة: تحسين توقيت التشغيل / الإيقاف
الضمان: تغطية عيب وظيفي لمدة سنة واحدة
الامتثال جاهز
يلبي توجيهات الاتحاد الأوروبي ROHS 2011/65/EU ، REACH 1907/2006/EC ، و EMC لدمج سلس في المعدات الصناعية العالمية.
الطلب والدعم
اتصل بمقرنا في شينزين للحصول على أسعار الكمية، وخيارات ذيل FPC المخصصة، والوثائق التقنية. جميع الوحدات تتضمن عبوات آمنة كهربائية ثابتة وملفات بيانات متوافقة مع IEC.
طلب تخصيص
الاتصالsales2@saef.com.cnللنسخ المختومة IP65، خيارات اللمس السعة، أو تصاميم الحاجز المخصصة.
المواصفات
| الخصائص | تفاصيل |
| حجم العرض ((شمالي) | 5.6 |
| نوع شاشة LCD | TN TFT |
| وضع العرض | ناقل / أبيض عادة |
| القرار | 640 رموز بيجابيلية × 480 |
| عرض الاتجاه | الساعة 12 |
| اتجاه عكس المقياس الرمادي | الساعة السادسة |
| مخططات الوحدة | 126.5 ((H) × 100 ((V) × 5.7 ((T) (الملاحظة 1) |
| المنطقة النشطة | 112.896 ((H) x84.672 ((V) |
| حجم البيكسل | 58.8 * 3 × 176.4 |
| ترتيب البكسلات | RGB |
| المعالجة السطحية للمستقطب | مضاد للوهج |
| مركز التحكم بالشاحنة | ILI6192A-01&ILI5481A |
| إظهار الألوان | 16.7M |
| واجهة | واجهة RGB ذات 24 بت |
| مع أو بدون لوحة لمسة | بدون |
| درجة حرارة العمل | -2070 |
| درجة حرارة التخزين | -3080 |
| الوزن | 100 |
الخصائص البصرية
| البند | الرمز | الحالة | المواصفات | الوحدة | |||
| دقيقة. | -أجل. | (ماكس) | |||||
|
الضوء على TFT ((إذا = 20mA/LED) |
(إلف) |
عادةً زاوية المشاهدة θX = φY =0o |
200 |
250 |
- |
cd/m2 |
|
| نسبة التباين ((انظر 6.3) | CR | 600 | 1000 | - | |||
|
وقت الاستجابة (انظر 6.2) |
TR+TF |
- |
25 | 50 |
ms |
||
| الأبيض | XW | 0.25 | 0.30 | 0.35 | |||
| يواوا | 0.26 | 0.31 | 0.36 | ||||
|
زاوية النظر (انظر 6.4) |
الأفقية | θX+ |
المركز CR≥10 |
60 | 70 | - |
دج. |
| θX- | 60 | 70 | - | ||||
| عمودي | φY+ | 40 | 50 | - | |||
| φY- | 60 | 70 | - | ||||
| NTSC نسبة ((Gamut) | - | 51.2 | - | % | |||
خصائص الضوء الخلفي
| البند | الرمز | الحالة | دقيقة. | -أجل. | (ماكس) | الوحدة |
| تشغيل الضوء الخلفي | VLED | Ta=25 oC، IF=20mA/LED | - | 9.3 | - | V |
| تيار الضوء الخلفي | الـ ILED | Ta=25 oC، VF=3.1V/LED | - | 100 | - | mA |
| تبديد الطاقة | PD | - | 930 | - | mW | |
| التوحيد | المتوسط | 75 | 80 | - | % | |
| مدة عمل LED ((25°C) | - | 20000 | 30000 | - | الساعات | |
| طريقة القيادة | التيار المستمر | |||||
| تكوين LED | 15 LED أبيض ((3 LED في سلسلة واحدة و 5 مجموعات بالتوازي) | |||||
الأبعاد الخارجية
تعريف دبوس الواجهة
| رقم البين | الرمز | إدخال/خروج | الوظيفة |
| 1 | VLED + | (ب) | طاقة لإنبعاثات الضوء الخلفي LED |
| 2 | VLED + | (ب) | طاقة لإنبعاثات الضوء الخلفي LED |
| 3 | VLED- | (ب) | طاقة الكاثود الضوء الخلفي LED |
| 4 | VLED- | (ب) | طاقة الكاثود الضوء الخلفي LED |
| 5 | الـ GND | (ب) | أرضية الطاقة |
| 6 | VCOM | أنا | مدخلات VCOM |
| 7 | الـ VCC | (ب) | إمدادات الطاقة للدوائر الرقمية |
| 8 | الوضع | أنا | التحكم في وضع DE أو HV |
| 9 | DE | أنا | تمكين البيانات |
| 10 | VS | أنا | إدخال إشارة Vsync |
| 11 | HS | أنا | إدخال إشارة Hsync |
| 12 | B7 | أنا | إدخال البيانات الزرقاء (MSB) |
| 13 | B6 | أنا | إدخال البيانات بالأزرق |
| 14 | B5 | أنا | إدخال البيانات بالأزرق |
| 15 | B4 | أنا | إدخال البيانات بالأزرق |
| 16 | B3 | أنا | إدخال البيانات بالأزرق |
| 17 | B2 | أنا | إدخال البيانات بالأزرق |
| 18 | B1 | أنا | إدخال البيانات بالأزرق |
| 19 | B0 | أنا | إدخال البيانات الأزرق (LSB) |
| 20 | مجموعة السبع | أنا | إدخال البيانات الخضراء ((MSB) |
| 21 | G6 | أنا | إدخال البيانات الخضراء |
| 22 | G5 | أنا | إدخال البيانات الخضراء |
| 23 | G4 | أنا | إدخال البيانات الخضراء |
| 24 | G3 | أنا | إدخال البيانات الخضراء |
| 25 | G2 | أنا | إدخال البيانات الخضراء |
| 26 | G1 | أنا | إدخال البيانات الخضراء |
| 27 | G0 | أنا | إدخال البيانات الخضراء (LSB) |
| 28 | R7 | أنا | إدخال البيانات الأحمر ((MSB) |
| 29 | R6 | أنا | إدخال البيانات الحمراء |
| 30 | R5 | أنا | إدخال البيانات الحمراء |
| 31 | R4 | أنا | إدخال البيانات الحمراء |
| 32 | R3 | أنا | إدخال البيانات الحمراء |
| 33 | R2 | أنا | إدخال البيانات الحمراء |
| 34 | R1 | أنا | إدخال البيانات الحمراء |
| 35 | R0 | أنا | إدخال البيانات الأحمر (LSB) |
| 36 | الـ GND | (ب) | أرضية الطاقة |
| 37 | DCLK | أنا | ساعة عينة |
| 38 | الـ GND | (ب) | أرضية الطاقة |
| 39 | ال/ر | أنا | حدد اتجاه المسح من اليسار إلى اليمين |
| 40 | U/D | أنا | حدد اتجاه الفحص لأعلى أو لأسفل |
| 41 | VGH | أنا | الطاقة الإيجابية لسائق المسح |
| 42 | VGL | أنا | طاقة سلبية لسائق الفحص |
| 43 | AVDD | (ب) | إمدادات الطاقة للدوائر التناظرية |
| 44 | إعادة تعيين | أنا | إعادة تعيين |
| 45 | POL | أوه | تحديد القطبية لإشارة تحكم عكس الخط |
| 46 | VCOM | أنا | مدخلات VCOM |
| 47 | NC | - | لا يوجد رابط |
| 48 | NC | - | لا يوجد رابط |
| 49 | NC | - | لا يوجد رابط |
| 50 | NC | - | لا يوجد رابط |

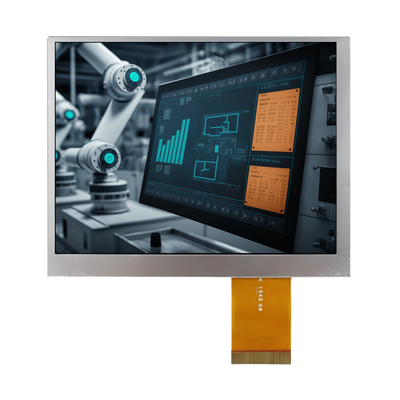

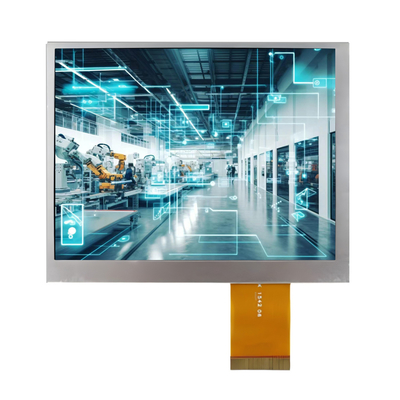

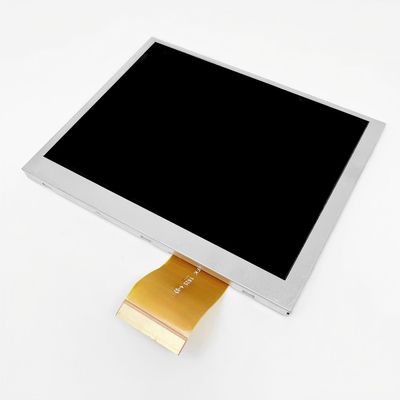

صورة المنتج
