تفاصيل المنتج:
|
| المنتج: | 2.8 بوصة TFT LCD | القرار: | 480 × 640 （VGA） |
|---|---|---|---|
| اللون: | 262K | نوع العرض: | شاشة IPS TFT LCD |
| واجهة: | RGB | زاوية الرؤية: | 80°/80°/80°/80° (L/R/U/D) |
| دائرة السائق: | ST7701S | قابلية قراءة ضوء الشمس: | نعم.. |
| إضاءة السطح: | 1000 cd/m2 (نيتس) | التطبيق: | واجهة التشغيل الصناعية، المعدات الخارجية |
| عمر الضوء الخلفي: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة LCD TFT قابلة للعرض تحت ضوء الشمس,وحدة عرض صناعية 480x640,1000 نيت شاشة TFT LCD,480x640 Industrial Display Module,1000nits TFT LCD Display |
||
| البند | المواصفات | الوحدة |
| حجم الشاشة | 2.8 بوصة | قطرية |
| عدد البكسلات | 480RGB ((H) x640 ((V) | البكسلات |
| منطقة العرض | 43.2 ((H) x57.6 ((V) | ملم |
| مساحة البكسل | 0.09 ((H) x0.09 ((V) | ملم |
| مقياس المخطط | 46.2x65.2x2.3±0.2 | ملم |
| ترتيب البكسلات | الشريط الرأسي RGB | ―― |
| وضع العرض | عادةً أسود | ―― |
| اتجاه الرؤية | كل | ―― |
| عرض اللون | 262K | ―― |
| الضوء ((cd/m2) | 1100 | نيت |
| نسبة التباين | 1200:1 | ―― |
| واجهة | RGB | |
| إضاءة خلفية | نوع الضوء الجانبي LED | ―― |
| محرك القيادة | ST7701S | |
| درجة حرارة العملية | -20~70 | °C |
| درجة حرارة التخزين | -30~80 | °C |
شاشة TFT LCD عالية السطوع 1000nits 2.8 بوصة هي الحل النهائي للمحترفين الذين يبحثون عن شاشة قوية ومتنوعة وعالية الأداء.رفع أجهزتك مع لامعة لا مثيل لها والوضوح، وتلبية مجموعة متنوعة من التطبيقات من الصناعات إلى الإلكترونيات الاستهلاكية.
الأبعاد الخارجية
تعريف دبوس الواجهة
| رقم البين | الرمز | الوظيفة |
| 1 | LEDA | الضوء الخلفي LED ((كاثود) |
| 2 | LEDK | الضوء الخلفي LED ((كاثود) |
| 3 | الـ GND | الأرض |
| 4 | VDD | إمدادات الطاقة. 2.8 ~ 3.3 فولت |
| 5 | الـ GND | الأرض |
| 6 | إعادة تعيين | اعيد وضع المدخلات |
| 7 | الـ GND | الأرض |
| 8 ~ 25 | DB17~DB0 | إدخال البيانات الأزرق RGB |
| 26 | الـ GND | الأرض |
| 27 | الـ SDA | ساعة واجهة SPI |
| 28 | الـ SCL | ساعة واجهة SPI |
| 29 | CS | الشريحة تحديد دبوس الإدخال |
| 30 | HSYNC | إشارة مزامنة خطية لتشغيل واجهة RGB |
| 31 | HSYNC | إشارة مزامنة الإطار لعملية واجهة RGB |
| 32 | PCLK | إشارة ساعة نقطة لعملية واجهة RGB |
| 33 | DE | إشارة تمكين البيانات لتشغيل واجهة RGB |
| 34 | الـ GND | الأرض |
الخصائص الكهربائية
| البند | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة |
| الجهد التناظري | VDD | 2.4 | 2.8 | 3.3 | V |
| الجهد الرقمي | VDDI | - | - | - | |
| إشارة الدخول الجهد | فيروس نقص المناعة | 0.7VDDI | - | VDDI | V |
| VIL | الـ GND | - | 0.3VDDI | V |
وحدة الضوء الخلفي (GND=0V)
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| التيار LED | إيه إل | - | 45 | 60 | mA |
| فولتاج LED | VL | - | 11.2 | 13.6 | V |
| مدة حياة المصابيح | ساعة | 40000 | - | - | ساعة |
المواصفات البصرية
| البند | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة | |
| ضوء الأبيض (الوسط) | (إلف) |
Θ=0 عادي المشاهدة الزاوية IBL=80mA |
1000 | 1100 | ... | cd/m2 | |
| وقت الاستجابة | Tr+Tf | ... | 35 | 40 | ms | ||
| نسبة التباين | CR | 900 | 1200 | ... | ... | ||
|
اللون الصبغية (CIE1931) |
الأبيض |
Wx | 0.278 | 0.308 | 0.338 | ||
| (وي) | 0.309 | 0.339 | 0.369 | ||||
|
زاوية النظر |
هـور |
ΘL |
CR≥10 |
... | 80 | ... | |
| ΘR | ... | 80 | ... | ||||
|
(في) |
ـ ـ | ... | 80 | ... | |||
| ΘD | ... | 80 | ... | ||||
| توحيد السطوع | المتوسط | Θ=0 | 80 | 90 | ... | % | |
| مجموعة الألوان | NTSC | Θ=0 | 65 | 70 | ... | % | |

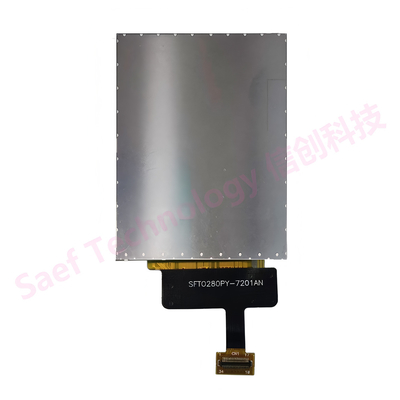

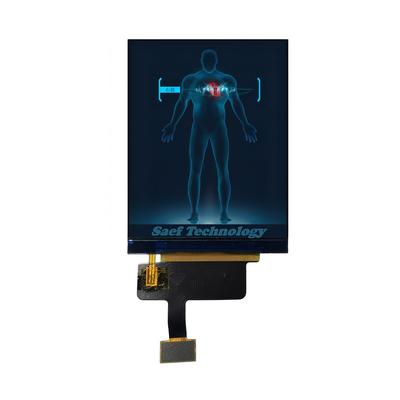

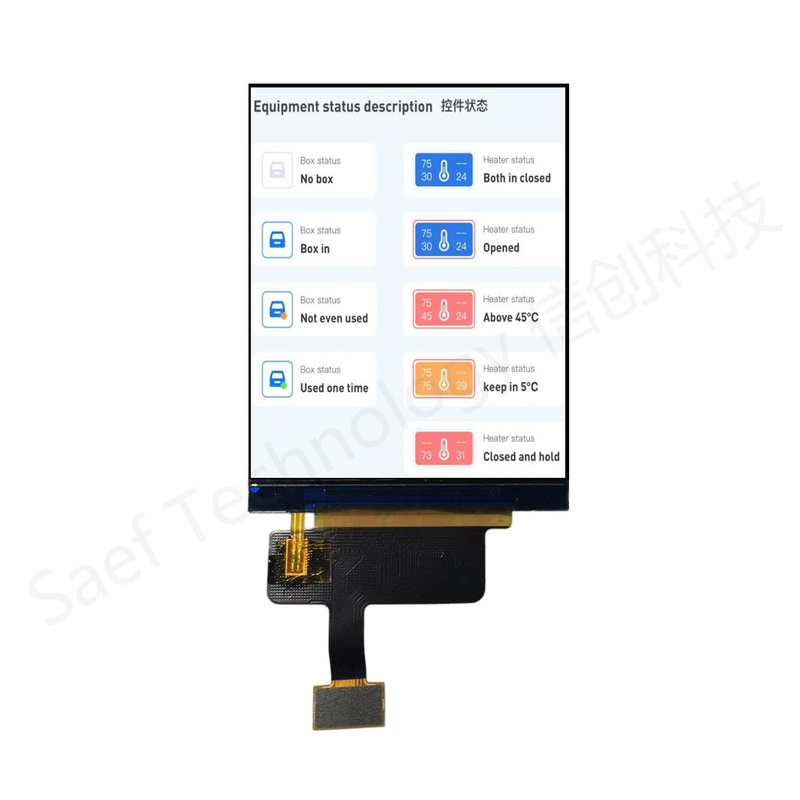

صورة المنتج
