تفاصيل المنتج:
|
| المنتج: | 2.0 "TFT LCD | تكنولوجيا العرض: | IPS، جميع زوايا الرؤية |
|---|---|---|---|
| القرار: | 240 × 320 نقطة | واجهة: | 8 بت موازية |
| الرقم السري: | 22 دبوس | الاتصال: | ZIF (قابل للتخصيص） |
| إضاءة السطح: | 400 شمعة / م 2 | درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة |
| نسبة التباين: | 800: 1 | اللون: | 262K |
| الضمان: | سنة واحدة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | وحدة عرض شاشة LCD 240x320 tft,وحدة عرض LCD TFT 400 نيت,أجهزة إنترنت الأشياء وحدة عرض TFT-LCD,400 Nits TFT LCD Display Module,IoT Devices TFT-LCD Display Module |
||
حول هذا المنتج 2 بوصة IPS TFT شاشة LCD: SFTO200JY-7251AN
قم بتعزيز مشاريع إنترنت الأشياء الخاصة بك باستخدام وحدات العرض IPS TFT-LCD عالية السطوعهذا الشاشة المدمجة تفتخر بدقة 240x320 بكسل، وتقديم صور مذهلة وألوان نابضة بالحياة التي تجلب أفكارك إلى الحياة.
الميزات الرئيسية والفوائد:
التطبيقات:
لماذا تختار وحدة العرض الخاصة بنا؟
شاشة IPS TFT-LCD عالية السطوع من 2 بوصة تم بناؤها للأداء والمتانة والمرونة.استغل قوة الوضوح البصري الاستثنائي وتنوع التصميم لتعزيز تفاعل المستخدم في تطبيقات إنترنت الأشياءمع ميزاتها الموثوقة وتكامل سهل الاستخدام، يمكنك التركيز على ما هو أكثر أهمية تقديم أفكارك المبتكرة إلى السوق.
اطلبي مالك اليوم
قم بتحويل مشاريع أجهزة إنترنت الأشياء الخاصة بك مع حل العرض النهائي، اطلب وحدة العرض IPS TFT-LCD ذات الوضوح العالي 2 بوصة اليوم وتجرب مزيجًا مثاليًا من الجودة والأداءوالقدرة على تحمل الأسعارمتاحة الآن للشحن في جميع أنحاء الولايات المتحدة!
مواصفات المنتج
| البند | المواصفات |
| وضع العرض | عادةً أسود، قابل للإنتقال |
| اتجاه الرؤية | كل |
| الألوان | 262K |
| محرك القيادة | ST7789P3 |
| نوع الواجهة | 4Wire SPI |
| المخطط الأبعاد | 34.60 ((W) × 47.80 ((H) × 2.03 ((T) |
| شاشة LCD المنطقة النشطة شاشة LCD | 30.60 ((W) × 40.80 ((H) |
| القرار | 240 روبل ((ه) × 320 ((ف)) |
| مساحة البكسل | 0.1275 ((W) × 0.1275 ((H) |
| بريتنس السطحي | 400 نيت |
الأبعاد الميكانيكية
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | -صفر3 | 4.6 | V |
| فولتاج إمدادات التناظرية | الـ VCC | -صفر3 | 4.6 | V |
| درجة حرارة العمل | أعلى | -20 | 70 | °C |
| درجة حرارة التخزين | Tst | -30 | 80 | °C |
| الرطوبة | RH |
... |
90٪ ((ماكس 60C) | RH |
الخصائص الكهربائية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| فولتاج إمدادات التناظرية | الـ VCC | 2.6 | 2.8 | 3.3 |
- |
| تيار المدخل | -أجل |
... |
20 |
... |
mA |
خصائص الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | 3.0 | 3.2 | 3.4 | V |
| التيار الأمامي | إذا |
... |
60 |
... |
mA |
| عمر التشغيل |
... |
30000 | 40000 |
... |
الساعات |
تعريف دبوس الواجهة
|
لا |
الرمز | الوصف |
| 1 | LED+ | مقطوعة الضوء الخلفي |
| 2 | مصباح LED | كاثود الضوء الخلفي |
| 3-4 | NC | |
| 5 | الـ IOVCC | إمدادات الطاقة للواجهة ((1.8V-3.3V) |
| 6 | الـ VCC | إمدادات الطاقة لـ Analog ((2.8V-3.3V) |
| 7-14 | DB7-DB0 | إدخال البيانات بالتوازي / الإخراج. |
| 15 | RD |
تمكين القراءة في واجهة متوازية 8080 MCU. |
|
16 |
WR |
قم بتشغيل الكتابة في واجهة موازية عرض البيانات / دبوس اختيار الأوامر في واجهة تسلسلية ذات أربعة خطوط. |
|
17 |
RS |
سجل حدد الدبوس RS= 1 : عرض البيانات. رس= ٠ ٠: بيانات القيادة |
| 18 | CS |
الشريحة تحديد الدبوس (("LoSw" تمكين) |
| 19 | الـ TE | تستخدم إشارة تأثير التمزيق لمزامنة MCU إلى إطار الذاكرة |
| 20 | إعادة تعيين | إعادة تعيين دبوس LCM |
| 21 | الـ SDA | إدخال بيانات تسلسلية / إخراج. |
| 22 | الـ GND | الأرض |
الخصائص البصرية
| البند | الرمز | الحالة | دقيقة. | -أجل. | (ماكس) | الوحدة |
|
النقل (بدون قطبي) |
T ((%) |
- |
- |
(4.50) |
- |
% |
|
النقل (مع مقطّب) |
T ((%) |
- |
- |
(١٢.٢٠) |
- |
% |
| نسبة التباين | CR |
Θ=0 مشاهدة طبيعية الزاوية |
640 | 800 |
- |
- |
| وقت الاستجابة | TR +TF |
- |
30 | 40 |
ميسيك |
|
| مجموعة الألوان | S ((%) | 54 | 60 |
- |
% |

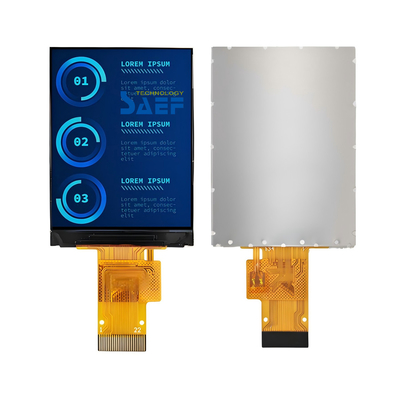

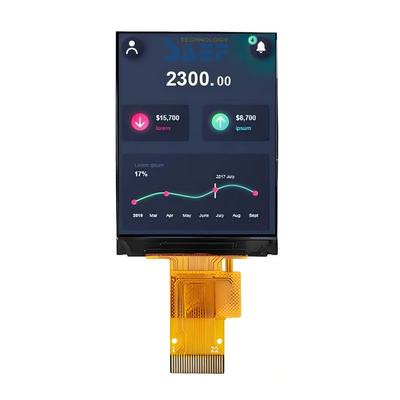

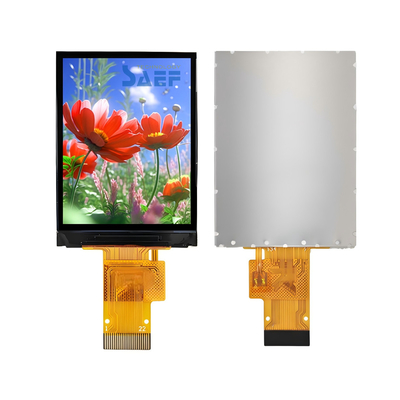

صورة المنتج
المزيد من الخيارات: واجهة SPI (نموذج:SFTO200JY-7250AN)
