تفاصيل المنتج:
|
| المنتج: | 1.77 بوصة TFT LCD | القرار: | 128*160 بكسل |
|---|---|---|---|
| شاشة لمسة: | بدون | اتجاه الرؤية: | 00:00 |
| واجهة: | خطوط SPI 4 | الرقم السري: | 14 |
| الاتصال: | توصيل في | إضاءة السطح: | 300 cd/m2 (يمكن تخصيصها) |
| دائرة السائق: | ST7735 | عمر LED: | 40000 ساعة |
| درجة الحرارة التشغيل.: | -20 درجة مئوية إلى +70 درجة مئوية | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة TFT LCD ذات الطاقة المنخفضة,شاشة LCD TFT مقاس 1.77 بوصة,شاشة TFT LCD عالية الدقة,1.77 Inch TFT LCD Display,High-Res TFT LCD Display |
||
حول هذا البند: 1.77 بوصة شاشة LCD TFT SFTO177JY-7189AN
قم بتحديث أجهزتك مع شاشة 1.77 بوصة TFT LCD من Shenzhen Saef Technology، الشركة الرائدة في تصنيع شاشات TFTهذا الشاشة TFT عالية الدقة مثالية لمجموعة واسعة من التطبيقات، من الأجهزة القابلة للارتداء إلى الإلكترونيات الاستهلاكية وحلول شاشة إنترنت الأشياء.
الخصائص الرئيسية
التطبيقات
حلول إنترنت الأشياء:شاشاتنا منخفضة استهلاك الطاقة مثالية للأجهزة المتصلة، مما يضمن أداءً وموثوقية طويلة الأمد.
استخدام صناعي:يمكن تخصيصها وتصميمها لتحمل الظروف القاسية، ويتم الوثوق بها من قبل مصنعي المعدات الصناعية في جميع أنحاء العالم.
لماذا تختار تكنولوجيا شنزن الآمنة؟
بصفتنا مصنعاً موثوقاً في تصنيع شاشات TFT، نحن ملتزمون بتقديم منتجات عالية الجودة تلبي احتياجات عملائنا العالميين.77 بوصة TFT شاشة LCD مصممة بدقة ومصممة للأداءمما يجعلها الخيار المثالي لمشروعك القادم
استكشاف مجموعة كاملة لدينا
بالإضافة إلى شاشة 1.77- بوصة، نحن نقدم مجموعة واسعة من شاشات TFT LCD، وحدات OLED، وحلول شاشة مخصصة لتلبية متطلباتك الفريدة.قم بزيارة موقعنا الإلكتروني لمعرفة المزيد عن منتجاتنا وخدماتنا.
اتصل بنا اليوم
سواء كنت بحاجة إلى منتج قياسي أو حل مخصص، ففريقنا مستعد للمساعدة. دعونا نجلب أفكارك إلى الحياة مع تكنولوجيا العرض المتطورة.
شركة شينزن سيف للتكنولوجيا المحدودةشريكك الموثوق به في الابتكار في العرض.
الخصائص
| البند | المواصفات |
| وضع العرض | عادةً أسود، قابل للإنتقال |
| اتجاه الرؤية | الساعة 12 |
| الألوان | 262K |
| محرك القيادة | ST7735 |
| نوع الواجهة | 4 خط SPI |
| المخطط الأبعاد | 34.00 ((W) × 42.94 ((H) × 2.28 ((T) mm |
| المنطقة النشطة للكاميرا | 28.032 ((W) x 35.04 ((H) mm |
| القرار | 128 RGB ((H) x 160 ((V) بكسل |
| مساحة البكسل | 0.219 ((W) × 0.219 ((H) mm |
رسم المخطط
وصف دبوس الواجهة
|
لا |
الرمز | الوصف |
| 1 | NC | لا يوجد اتصال |
| 2 | الـ GND | الأرض |
| 3 | LEDK | كاثود الضوء الخلفي |
| 4 | LEDA | أيود الضوء الخلفي (3.0V-3.4V) |
| 5 | الـ GND | الأرض |
| 6 | إعادة تعيين | إعادة تعيين دبوس LCM |
|
7 |
D/C |
سجل حدد الدبوس D/C = ¥ 1 ¥: عرض البيانات. D/C = ¥0 ¥: بيانات القيادة. |
| 8 | الـ SDA | إدخال بيانات تسلسلية / إخراج. |
| 9 | الـ SCL | دبوس الساعة المتسلسلة |
| 10 | الـ VCC | إمدادات الطاقة لـ Analog ((2.8V-3.3V) |
| 11 | الـ IOVCC | إمدادات الطاقة للواجهة ((1.8V-3.3V) |
| 12 | CS |
الشريحة تحديد دبوس ((Low) تمكين) |
| 13 | الـ GND | الأرض |
| 14 | NC | لا يوجد اتصال |
الرسم البياني
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | -صفر3 | 4.6 | V |
| فولتاج إمدادات التناظرية | الـ VCC | -صفر3 | 4.6 | V |
| درجة حرارة العمل | أعلى | -20 | 70 | °C |
| درجة حرارة التخزين | Tst | -30 | 80 | °C |
| الرطوبة | RH |
... |
90٪ ((ماكس 60C) | RH |
الخصائص الكهربائية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| فولتاج إمدادات التناظرية | الـ VCC | 2.6 | 2.8 | 3.3 |
... |
| تيار المدخل | -أجل |
... |
20 |
... |
mA |
خصائص الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | 3.0 | 3.2 | 3.4 | V |
| التيار الأمامي | إذا |
... |
80 |
... |
mA |
| عمر التشغيل |
... |
... |
40000 |
... |
الساعات |
الخصائص البصرية
| البند | الرمز | الحالة | دقيقة. | -أجل. | (ماكس) | الوحدة |
| وقت الاستجابة | Tr+Tf | θ = 0° |
- |
30 | 60 | ms |
| نسبة التباين | CR | θ = 0° | 200 | 300 |
- |
|
|
زاوية النظر |
أعلى | سي آر 10 | 40 | 45 | - |
deg. |
| القاع | سي آر 10 | 15 | 20 | - | ||
| اليسار | سي آر 10 | 40 | 45 | - | ||
| صحيح. | سي آر 10 | 40 | 45 | - | ||
|
لون (CF) الالوان اللونية ((CIE))
|
Wx |
θ = 0° |
-صفر02 |
0.308 |
+0.02 |
|
| (وي) | 0.327 | |||||
| Rx | 0.610 | |||||
| (راي) | 0.329 | |||||
| Gx | 0.299 | |||||
| جيه | 0.567 | |||||
| Bx | 0.143 | |||||
| بواسطة | 0.111 | |||||
| الحديث المتقاطع | ct | 2% | ||||
| النقل | ترانس | 6.21% | 6.9٪ |
- |

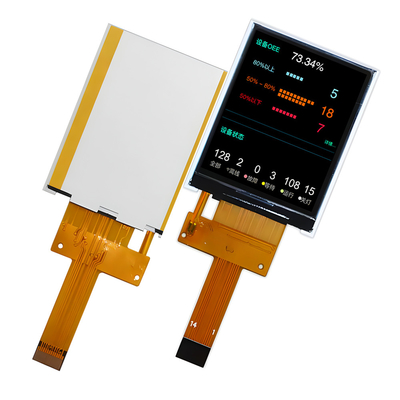

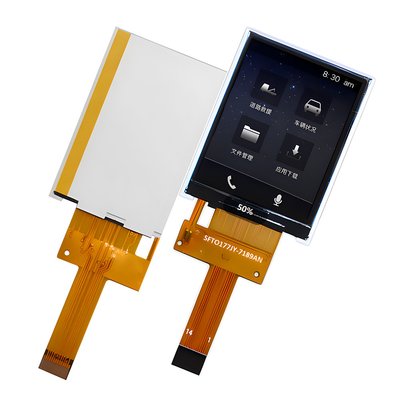

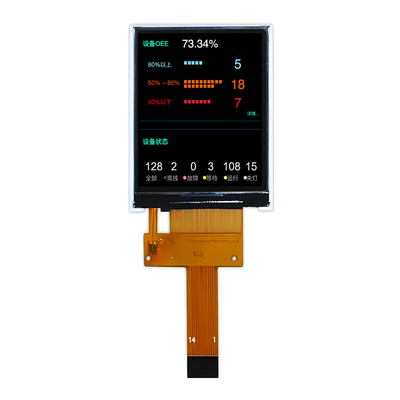

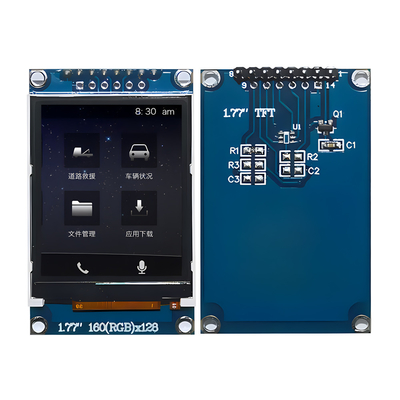

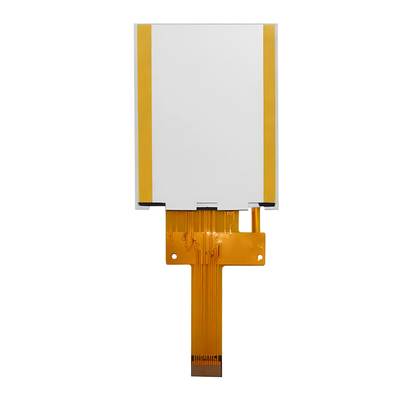

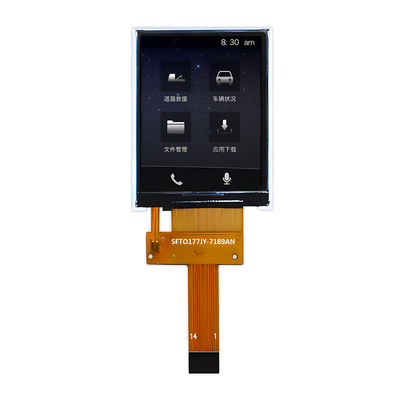

صورة المنتج
اختبارات البيئة / الموثوقية
| لا.. | مادة الاختبار | الحالة | ملاحظات |
| 1 | عملية الحرارة العالية | تس = + 80 درجة مئوية ، 240 ساعة |
الملاحظة 1 IEC60068-2-2، GB2423، 2-89 |
| 2 | عملية درجة حرارة منخفضة | -30 درجة مئوية ، 240 ساعة | الملاحظة 2 IEC60068-2-1 GB2423.1-89 |
| 3 | تخزين درجة حرارة عالية | Ta= + 80 درجة مئوية ، 240 ساعة | IEC60068-2-2 GB2423. 2-89 |
| 4 | تخزين في درجة حرارة منخفضة | -30 درجة مئوية ، 240 ساعة | IEC60068-2-1 GB/T2423.1-89 |
| 5 | تخزين درجة حرارة عالية ورطوبة عالية | Ta= +60°C، 90% RH max، 160 ساعة |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | الصدمة الحرارية (عدم التشغيل) | -30 درجة مئوية 30 دقيقة ~ +80 درجة مئوية 30 دقيقة وقت التغيير: 5 دقائق، 30 دورة |
ابدأ بالبرد درجة الحرارة، تنتهي درجة حرارة عالية IEC60068-2-14، GB2423.22-87 |
|
7 |
تفريغ كهربائي ثابت (عملية) |
C=150pF ، R=330 Ω ، 5 نقاط / لوحة الهواء: ± 8KV، 5 مرات؛ الاتصال: ± 4KV، 5 مرات (البيئة: 15 درجة مئوية ~ 35 درجة مئوية ، 30٪ ~ 60٪ ، 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
اهتزاز (عدم التشغيل) |
نطاق التردد: 10 ~ 55 هرتز، السكتة الدماغية: 1مساحة 10 هرتز ~ 55 هرتز ~ 10 هرتز ساعتين لكل اتجاه من X.Y.Z. (حالة العبوة) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | الصدمة (عدم التشغيل) |
60G 6ms، ± X، ± Y، ± Z 3 مرات لكل اتجاه |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | اختبار هبوط الحزمة |
الارتفاع: 80 سم، زاوية واحدة، 3 حواف، 6 أسطح |
IEC60068-2-32 GB/T2423.8-1995 |
