تفاصيل المنتج:
|
| المنتج: | 2.2 بوصة شاشة TFT | القرار: | 200×480 نقطة |
|---|---|---|---|
| شاشة لمسة: | بدون | اتجاه الرؤية: | IPS جميع زوايا الرؤية |
| واجهة: | MIPI | الرقم السري: | 20 دبابيس |
| الاتصال: | ZIF | إضاءة السطح: | 570 CD/M2 |
| دائرة السائق: | ST7797 | درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 200x480 IPS TFT وحدات العرض LCD,وحدة عرض شاشة شاشة شاشة شاشة شاشة شاشة,2شاشة LCD TFT بقيمة 0.2 بوصة,Slim IPS TFT LCD Display Module,2.2-Inch TFT LCD Display |
||
الرسم الميكانيكي
تعريف دبوس الواجهة
|
رقم البين |
الرمز |
إدخال/خروج |
الوصف |
| 1 | الـ GND | (ب) | الأرض |
| 2 | TP_VDD | (ب) | إمدادات الطاقة التناظرية |
| 3 | TP_SCL | أنا | الساعة المتسلسلة I2C |
| 4 | TP_SDA | أنا | البيانات المتسلسلة I2C |
| 5 | TP_RST | أنا | CTP إعادة تعيين النشاط النهائي |
| 6 | TP_INT | أوه | انقطاع خارجي INT إلى المضيف، فإنه ينشط منخفضة عند لمس إصبع على الشاشة |
| 7 | NC | - | - |
| 8 | الـ GND | (ب) | الأرض |
| 9 | MIPI-D1N | أنا | إشارات البيانات التفاضلية لمواجهة MIPI |
| 10 | MIPI-D1P | أنا | إشارات البيانات التفاضلية لمواجهة MIPI |
| 11 | الـ GND | (ب) | الأرض |
| 12 | MIPI-CN | أنا | إشارات الساعة التفاضلية لمواجهة MIPI |
| 13 | MIPI-CP | أنا | إشارات الساعة التفاضلية لمواجهة MIPI |
| 14 | الـ GND | (ب) | الأرض |
| 15 | مؤسسات رأس المال | (ب) | إمدادات الطاقة إلى النظير الداخلي |
| 16 | الـ IOVCC | (ب) | إمدادات الطاقة للـ I/O الداخلية |
| 17 | إعادة تعيين | أنا | إعادة تعيين دبوس الإشارة |
| 18 | الـ GND | (ب) | الأرض |
| 19 | LEDK | (ب) | مصدر الطاقة مدخل الكاثود للإضاءة الخلفية |
| 20 | LEDA | (ب) | إمدادات الطاقة مدخل الأنود للضوء الخلفي |
الدرجات القصوى المطلقة
| المعلم |
الرمز |
دقيقة |
ماكس |
الوحدة |
| درجة حرارة العمل | أعلى | -20 | 70 | °C |
| درجة حرارة التخزين | Tst | -30 | 80 | °C |
| الرطوبة | RH | / | 90% ((ماكس60.C) | RH |
| تشغيل الكهرباء | مؤسسات رأس المال | -صفر3 | 4.6 | V |
خصائص التيار المباشر
| المعلم |
الرمز |
دقيقة |
النوع |
ماكس |
الوحدة |
| فولتاج التغذية للمنطق | مؤسسات رأس المال | 2.65 | 2.8 | 3.3 | V |
| إمدادات الطاقة الإدخالية / الإخراجية | الـ IOVCC | 1.65 | 1.8 | 3.3 | V |
| تيار المدخل | -أجل |
- |
TBD | TBD | mA |
| الجهد الدخالي Hالمستوى | فيروس نقص المناعة | 0.7*IOVCC |
- |
الـ IOVCC | V |
| مستوى الجهد المدخل | VIL | 0 |
- |
0.3*IOVCC | V |
| الجهد الخارجي مستوى H | VOH | 0.8*IOVCC |
- |
الـ IOVCC | V |
| مستوى الجهد الخارجي | VOL | 0 |
- |
0.2*IOVCC | V |
خصائص الضوء الخلفي
| البند |
الرمز |
دقيقة |
النوع |
ماكس |
الوحدة |
الحالة |
| الجهد الأمامي | Vf | 2.9 | 3.1 | 3.3 | V | إذا = 80mA |
| BL الضوء | (إلف) | - | - | - | cd/m2 | |
| توحيد الضوء الخلفي | ما لا يقل عن 80% | |||||
| عدد المصابيح |
- |
4 | قطعة | |||
| وضع الاتصال | S/P/M | بالتوازي |
- |
|||
الخصائص البصرية
| البند |
الرمز |
الحالة |
دقيقة |
النوع |
ماكس |
الوحدة |
|
|
ضوء سطح LCM |
(إلف) | ... | 470 | 570 | ... | cd/m2 | |
| نسبة التباين | CR | ... | 900 | 1000 | ... | ... | |
| وقت الاستجابة | Tr+Tf | ... | ... | 35 | 40 | ميسيك | |
| مجموعة الألوان | S ((%) | ... | ... | ... | % | ||
|
زاوية النظر |
(فير+هور) |
سي آر 10 |
... | 160 | ... |
deg |
|

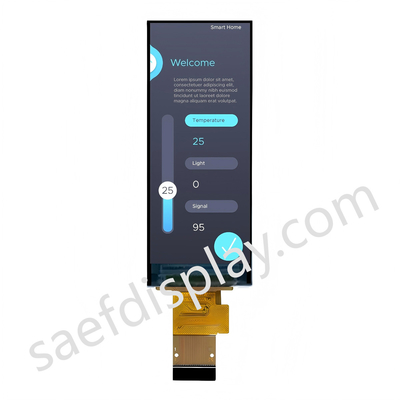

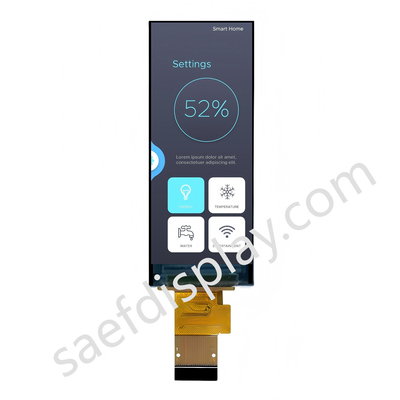

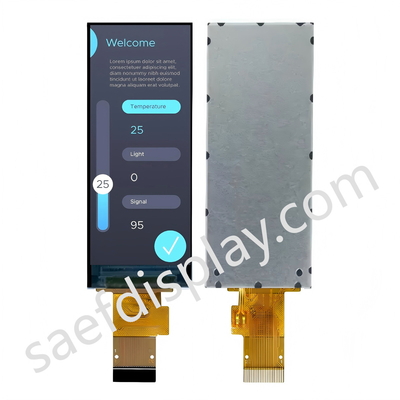

صورة المنتج
