تفاصيل المنتج:
|
| المنتج: | شاشة TFT مربعة 4 بوصة | شاشة لمسة: | بدون لمس، (مع CTP اختياري) |
|---|---|---|---|
| القرار: | 480 * 480 | أبعاد الغطاء الزجاجي: | قابلة للتخصيص |
| اتجاه الرؤية: | جميع زوايا المشاهدة، IPS | واجهة: | RGB+SPI (واجهة MIPI اختيارية) |
| الرقم السري: | 40 دبابيس | الاتصال: | ZIF |
| إضاءة السطح: | 420 شمعة/م2 (نيت) نموذجي | عمر LED: | 40000 ساعة |
| إبراز: | وحدة شاشة TFT تعمل باللمس مقاس 4 بوصات,وحدة شاشة تعمل باللمس 480X480 TFT,شاشة TFT مقاس 4 بوصات RGB |
||
** تحميل ورقة البيانات **
4 بوصة وحدة شاشة TFT لمسة RGB SPI مربع 480X480 TFT IPS LCD
SF-TC400B-8951A-N هي وحدة عرض 4 بوصة مربع IPS TFT-LCD؛ مصنوعة من دقة 480 × 480 بكسل. وحدة SF-TC400B-8951A-N TFT lcd تدعم واجهة RGB SPI Serial ،تميزت مع لوحة IPS التي لديها ميزة زاوية عرض أوسع من اليسار:80 / يمين:80 / فوق:80 / أسفل:80 درجة (عادة) ، نسبة التباين 800: 1 (القيمة النموذجية) ، الوضوح 4200 نيت (القيمة النموذجية) ، لوحة سطح التوهج ، نسبة الجانب 1:1.
SF-TC400B-8951A-N شاشة LCD مدمجة مدفع IC ST7701S على الوحدة ، نطاق فولتاج إمدادات الواجهة من 2.5V إلى 3.6V ، القيمة النموذجية 2.8V.ويمكن أن تعمل وحدة WF40E عند درجات حرارة تتراوح بين -20°C و +70°Cتتراوح درجات حرارة تخزينها من -30°C إلى +80°C.
| المنتج: | 4 بوصة شاشة TFT مربعة | شاشة لمسة: | بدون لمس (مع CTP اختياري) |
|---|---|---|---|
| القرار: | 480*480 | مقاس الزجاج الغطاء: | قابلة للتخصيص |
| اتجاه المشاهدة: | كل زاوية الرؤية، IPS | واجهة: | RGB+SPI (( واجهة MIPI اختياري) |
| رقم الدبوس: | 40 دبوس | الاتصال: | ZIF |
| ضوء السطح: | 420 Cd/m2 ((نيت) نموذجية | مدة حياة LED: | 40000 ساعة |
لماذا تختارنا
1..نحن نقدم حلول مخصصة للكاميرا
هل لدى منتجك متطلبات تطبيق خاصة، أو مواصفات كهربائية، أو مواصفات بصرية، أو ميزات لمسة، أو أبعاد ميكانيكية تتطلب شاشات عرض مخصصة؟SAEF يمكن أن تلبي متطلبات LCD المخصصة الخاصة بك.
2..الحلول الكلية لشاشة اللمس والعرض
هل أنت قلق حول تجميع الشاشة اللمسية وشاشة العرض؟يمكن لـ SAEF توفير شاشة لمسة مخصصة ومعيارية بما في ذلك حلول متعددة اللمس المقاومة والقابلية بما في ذلك خدمة الربط الجوي والبصري.
3..الالتزام بثبات الجودة
مؤهلة من قبل ISO9001: 2015 و ISO14000، تلبية RoHS، REACH وغيرها من القواعد البيئية في الأسواق العالمية. نحن نضمن الجودة من خلال التصنيع IQC،PQC وإدارة OQC،اختبار الموثوقية والشيخوخة.
4..إمدادات طويلة الأجل
في الظروف العادية، يمكن توفير المنتجات التي نوصي بها لأكثر من 5 سنوات.سنقوم بعمل خطط بديلة مسبقاً لضمان احتياجاتك الطويلة الأجل.
4 بوصة وحدة شاشة TFT لمسة RGB SPI مربع 480X480 TFT IPS LCDالرسم
تعريف الدبوس:
| رقم التعريف | الرمز | تفاصيل |
| 1 | LED A | الـ LED ANODE |
| 2 | LED K1 | كاثود LED |
| 3 | LEDK2 | كاثود LED |
| 4 | الـ GND | الأرض |
| 5 | مؤسسات رأس المال | إمدادات الطاقة |
| 6 | إعادة تعيين | إعادة ضبط الإشارة، فعالة منخفضة |
| 7 | NC | لا يوجد اتصال |
| 8 | NC | لا يوجد اتصال |
| 9 | الـ SDA | إشارة بيانات النوم |
| 10 | SCK | إشارة ساعة النوم |
| 11 | CS | إشارة SPI CHIP Select |
| 12 | PCLK | إشارة ساعة RGB |
| 13 | DE | إشارة قابلة لبيانات RGB |
| 14 | VSYNC | إشارة مزامنة إطار RGB |
| 15 | HSYNC | إشارة مزامنة خط RGB |
| 16~33 | DB0~DB17 | إشارة بيانات RGB |
| 34 | الـ GND | الأرض |
| 35 | TP_INT | مقاطعة اللمس |
| 36 | TP_SDA | إشارة بيانات اللمس IIC |
| 37 | TP_SCL | إشارة الساعة لمسة IIC |
| 38 | TP_RESET | إشارة إعادة ضبط اللمس |
| 39 | TP_VCI | إمدادات الطاقة الملمس |
| 40 | الـ GND | الأرض |

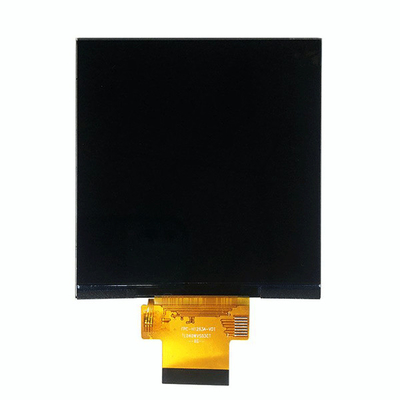

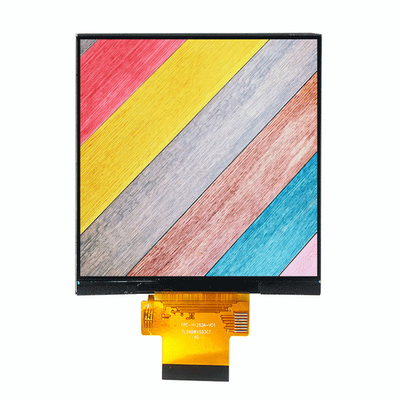

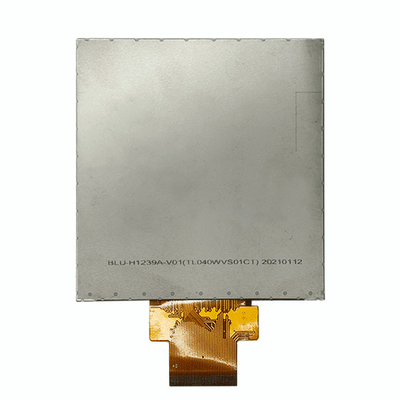

وحدة شاشة TFT لمسية 4 بوصة RGB SPI مربع 480X480 TFT IPS LCD صورة المنتج
هذا الشاشة المضغوطة المصممة أيضاً لتكون مع CTP، يرجى التحقق من الصور التي تظهر أدناه، رقم الجزء هو SF-TC400B-8951A-CT
منتجات مماثلة مقترحة لتصميمك
|
|
تفاصيل | رقم رقمنا |
|
|
شاشة LCD TFT مربعة من نوع 480 * 480 IPS مع CTP / PCAP (واجهة RGB + SPI) | SF-TC400B-8951A-CT |
|
|
|
SF-TC397H-8733A-N |
|
|
480 * 800 نوع صورة TFT ، واجهة MIPI ، مع CTP / PCAP (وجهة RGB + SPI) |
SF-TC397H-8733A-CT |
|
|
480*800 نوع صورة TFT LCD ، 3 خطوط SPI + RGB واجهة 24 بت | SF-TC397B-8774C-T |
