تفاصيل المنتج:
|
| المنتج: | شاشة TFT مقاس 2.4 بوصة | القرار: | 240 * 320 |
|---|---|---|---|
| شاشة لمسة: | لوحة لمس مقاومة | اتجاه الرؤية: | IPS جميع زوايا الرؤية |
| واجهة: | MCU | الرقم السري: | 25 دبوس |
| الاتصال: | اللحيم | إضاءة السطح: | 250 شمعة / م 2 |
| دائرة السائق: | ST7789V | عمر LED: | 40000 ساعة |
| امتثال: | متوافق مع REACH & RoHS | ||
| إبراز: | شاشة LCD 240x320 TFT,واجهة MCU TFT شاشة LCD,2.4 بوصة TFT شاشة LCD,MCU Interface TFT LCD Display,2.4-Inch TFT LCD Display |
||
الرسم الميكانيكي
تعريف دبوس الواجهة
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | LED_K | أوه | الكاثود LED |
| 2 | LED_A | أوه | الـ LED Anode |
| 3 | الـ GND | أنا | الأرض |
| 4 | الـ VCC | أنا | إمدادات الطاقة 2.8 فولت |
| 5 | الـ IOVCC | أنا | إمدادات الطاقة 2.8 فولت/1.8 فولت |
| 6 | إف إم إم إمارك | أوه | دبوس خروج تأثير الدموع |
| 7 | /CS | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 8 | إعادة تعيين | أنا | إشارة الدخول LCM إعادة تعيين |
| 9 | RS | أنا | سجل إشارة تحديد |
| 10 | /WR | أنا | كتابة إشارة القشرة الدبوس المدخل |
| 11 | /RD | أنا | قراءة إشارة القابض |
| 12 | الـ GND | أنا | الأرض |
| 13-20 | DB7-DB0 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 21 | الـ GND | أنا | الأرض |
| 22 | XR | أوه | دبوس لوحة اللمس |
| 23 | يو دي | أوه | دبوس لوحة اللمس |
| 24 | XL | أوه | دبوس لوحة اللمس |
| 25 | يو يو | أوه | دبوس لوحة اللمس |
الحد الأقصى المطلق
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 1.6 ~ 3.3 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
خصائص التيار المباشر
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 2.6 | 2.8 | 3.3 | V | - |
| تيار التوريد | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| الجهد المدخل | فيروس نقص المناعة | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| تيار تسرب المدخل | IIL | -واحد0 | - | 1.0 | mA | VIN=VDD أو VSS |
خصائص الضوء الخلفي
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
| فولتاج التغذية | Vf | 3.0 | 3.2 | 3.4 | V | إذا = 80mA |
| تيار التوريد | إذا | - | 80 | - | mA | - |
| الجهد العكسي | Vr | - | - | 5 | V | - |
| تبديد الطاقة | Pd | - | - | mW | - | |
| كثافة الضوء لـ LCM |
- |
- | 250 | - | Cd/m2 | إذا = 80mA |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا = 80 mA |
الخصائص البصرية
| لا، لا، لا | البند | الرمز | الشروط | المواصفات | الوحدة | |||
| دقيقة | النوع | ماكس | ||||||
| 1 | وقت الاستجابة | Tr+Tf | 25 درجة مئوية | - | 15 | - | السيدة | |
| 2 | النقل (مع PL) | T ((%) | - | - | 7.1 | - | - | |
| 3 | معدل التباين | سي سي |
θ=0، زاوية مشاهدة طبيعية |
- | 250 | - | - | |
| 4 |
المشاهدة الزاوية
|
هُو. | θR | CR>10 | - | 80 | - | درجة |
| θL | - | 80 | - | |||||
| (فير) | Θ+ | - | 80 | - | ||||
| ـ ـ | - | 80 | - | |||||

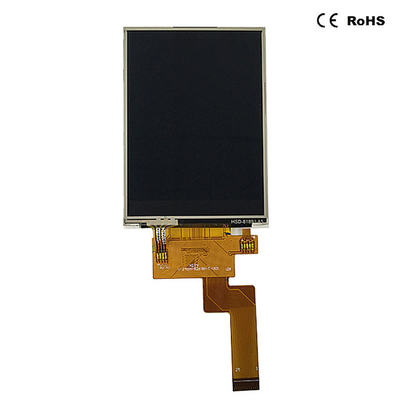

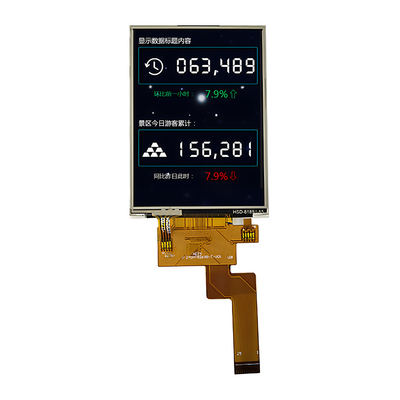

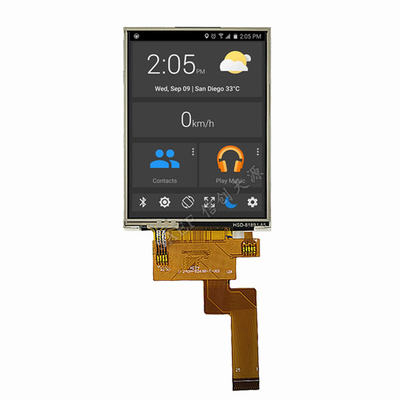

2.4" بوصة TFT شاشة LCD رسم عرض منتج حقيقي
