تفاصيل المنتج:
|
| المنتج: | 5.7 بوصة TFT شاشة LCD | شاشة لمسة: | بدون |
|---|---|---|---|
| القرار: | 640 × 480 | اتجاه الرؤية: | IPS زوايا مشاهدة كاملة |
| سائق IC: | ج د 9168س | الرقم السري: | 40 دبابيس |
| الاتصال: | نوع الجهاز | إضاءة السطح: | 500 شمعة/م2 (نيت) |
| واجهة: | RGB | عمر LED: | 40000 ساعة |
| إبراز: | شاشة LCD TFT RGB الواجهة,640x480 دقة TFT شاشة LCD,التطبيقات الصناعية شاشة TFT LCD,640x480 Resolution TFT LCD Display,Industrial Applications TFT LCD Display |
||
حول هذا البند SFTO570DX-7263AN
قم بتعزيز مشاريعك الصناعية مع شاشة LCD TFT 5.7 بوصة، مصممة لأفضل أداء وتنوع.مما يجعلها مثالية للتطبيقات الصناعية المختلفة التي تتطلب مخرجات بصرية واضحة وموثوقة.
الخصائص الرئيسية:
عرض عالي الجودة:توفر تكنولوجيا TFT 5.7 بوصة ألوان نابضة بالحياة وصور واضحة ، مما يضمن مرئية ممتازة في ظروف الإضاءة المختلفة.يقدم صورًا مرئية مفصلة لتمثيل البيانات بدقة.
واجهة RGB:تم تجهيز الشاشة بواجهة RGB ، مما يسهل التكامل بسهولة مع أنظمة التحكم الصناعية المختلفة.خيارات الاتصال القياسية تجعل من السهل التواصل مع جهاز التحكم الصغير والأجهزة الأخرى.
تطبيقات متعددة الأبعاد:هذا الشاشة LCD TFT مثالية لمجموعة واسعة من التطبيقات الصناعية، بما في ذلك التصنيع، الأتمتة، أنظمة التحكم، وأكثر من ذلك.مراقبة المعدات، وعروض تفاعلية.
تصميم متين:تم بناء وحدة العرض لتحمل متطلبات البيئات الصناعية، وتوفر موثوقية وطول العمر، مما يجعلها خيارًا ممتازًا لمختلف الإعدادات، من المصانع إلى مختبرات البحث.
سهلة الاستخدام:مع تعليمات سهلة التتبع ودعم بروتوكولات العرض القياسية، هذه الوحدة LCD تمكن التكامل بسلاسة في المشاريع الحالية الخاصة بك، وتقليل وقت الإعداد والجهد.
الحجم المدمج:يسمح عامل شكله المدمج بتثبيتات فعالة في المساحة، مما يجعله مثاليًا للترتيبات الضيقة حيث العقارات في قسط.
لماذا اخترت هذا العرض؟
شاشة LCD TFT 5.7 بوصة بدقة 640x480 وواجهة RGB هي حل قوي للتطبيقات الصناعية التي تتطلب وضوحاً ودائمة وسهولة التكامل.قم بتحديث مشاريعك باستخدام وحدة العرض عالية الأداء هذه التي تساعد على تحسين تفاعل المستخدم وتضمن عرض البيانات الموثوق به.
أطلب الآن لإضافة هذا المكون الأساسي إلى مجموعة أدواتك الصناعية!
مواصفات المنتج
| البند | المواصفات | الوحدة |
| نوع شاشة LCD | TFT | - |
| إظهار اللون | 16.7M | - |
| اتجاه الرؤية | IPS، جميع زوايا الرؤية | الساعة |
| درجة حرارة العمل | -30~+80 | °C |
| درجة حرارة التخزين | -30~+80 | °C |
| حجم الوحدة | الرجوع إلى الرسمة | ملم |
| المنطقة النشطة ((W × H) | 115.20X8640 | ملم |
| عدد النقاط | 640 × 480 | النقاط |
| جهاز تحكم LCM | JD9168S | - |
| تشغيل الكهرباء | 3.3 | V |
| الضوء الخلفي | 3S7P-LEDs (الأبيض) | أجزاء |
| واجهة | واجهة RGB | - |
الأبعاد الخارجية
التصنيفات القصوى المطلقة
| البند | الرمز | دقيقة. | (ماكس) | الوحدة |
| تشغيل الجهد الجهد | الـ VCC | -صفر3 | 3.3 | V |
| تشغيل الضوء الخلفي | VLED | -صفر3 | 6.0 | V |
| درجة حرارة العمل | أعلى | -30 | 80 | °C |
| درجة حرارة التخزين | Tst | -30 | 80 | °C |
خصائص الضوء الخلفي
| البند | الرمز | القيمة النموذجية | |
| فولتاج التزويد | VLED | 5 فولت | |
| تيار التوريد | إيه إل | 300 - ما | |
| استهلاك الطاقة | PL | 1.5 - W | |
| تردد تحكم PWM | FPDIM | 50 كيلو هرتز | |
| الضوء الخلفي مغلق | عالية |
VEN |
1.4 VLED V |
| منخفضة | 0 - 0.4 فولت | ||
| مستوى التحكم في PWM | عالية |
VPDIM |
1.5 فولت |
| منخفضة | 0 - 0.4 فولت | ||
| التوحيد | ΔBp | 80% | |
| وقت الحياة | الوقت | أربعون ألف ساعة | |
تعريف دبوس الواجهة
| رقم البين | الرمز | إدخال/خروج | تعريف |
| 1 | U/D | أنا | اتجاه المسح للأعلى إلى الأسفل على وحدة اللوحة |
| 2 | NC | - | لا يوجد اتصال |
| 3 | HSYNC | أنا | إدخال مزامنة أفقية في واجهة RGB. |
| 4-6 | VLED | (ب) | مصدر الطاقة للسائق |
| 7 | الـ VCC | (ب) | إمدادات الطاقة لـ TFT |
| 8 | VSYNC | أنا | إدخال مزامنة عمودية في واجهة RGB. |
| 9 | DE | أنا | إدخال البيانات في واجهة RGB |
| 10 | XL | أنا | لا يوجد اتصال |
| 11 | يو يو | أنا | لا يوجد اتصال |
| 12 | الـ ADJ | أنا | دبوس مدخل إشارة PWM |
| 13-15 | B5-B3 | أنا | حافلة البيانات الزرقاء |
| 16 | الـ VSS | (ب) | أرضاً |
| 17-19 | B2-B0 | أنا | حافلة البيانات الزرقاء |
| 20 | الـ VSS | (ب) | أرضاً |
| 21-23 | G5-G3 | أنا | حافلة بيانات خضراء |
| 24 | الـ VSS | (ب) | أرضاً |
| 25-27 | G2-G0 | أنا | حافلة بيانات خضراء |
| 28 | الـ VSS | (ب) | أرضاً |
| 29 - 31 | R5-R3 | أنا | حافلة بيانات حمراء |
| 32 | الـ VSS | (ب) | أرضاً |
| 33-35 | R2-R0 | أنا | حافلة بيانات حمراء |
| 36 | XR | أنا | لا يوجد اتصال |
| 37 | يو دي | أنا | لا يوجد اتصال |
| 38 | DCLK | أنا | إدخال ساعة البكسل في واجهة RGB. |
| 39 | الـ VSS | (ب) | أرضاً |
| 40 | ال/ر | أنا | اتجاه المسح اليسار/اليمين على وحدة اللوحة |

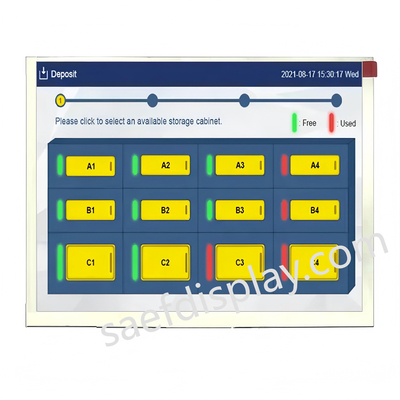

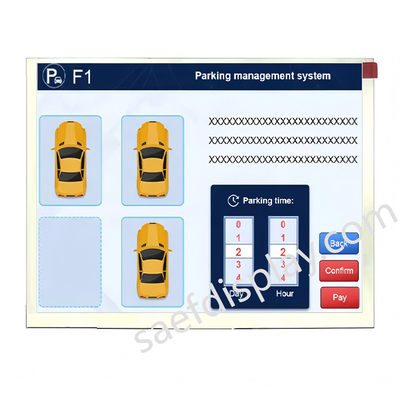

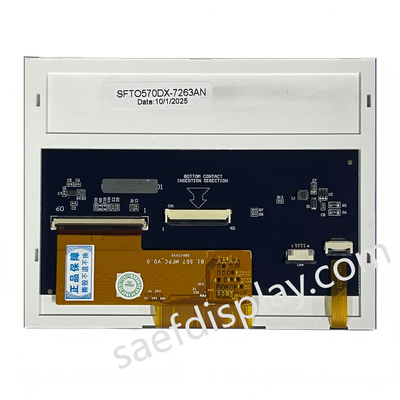

صورة المنتج
