تفاصيل المنتج:
|
| المنتج: | 0.85 بوصة شاشة TFT LCD | القرار: | ١٢٨ × ١٢٨ بكسل |
|---|---|---|---|
| سائق IC: | GC9107 | مخطط خافت.: | 17.58 ((H) × 20.82 ((V) × 1.46 ((D) (ملم) |
| شاشة لمسة: | بدون لمس | اتجاه الرؤية: | جميع زوايا المشاهدة IPS |
| واجهة: | SPI | الرقم السري: | 12 دبوس (يمكن تخصيصها) |
| إضاءة السطح: | 260 cd/m2 (نيت) | نوع الإضاءة الخلفية: | الصمام الأبيض |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 0.85 بوصة IPS TFT شاشة LCD,شاشة LCD 128x128 IPS TFT,128x128 IPS TFT LCD Display |
||
حول هذا البند 0.85 بوصة IPS TFT شاشة LCD SFTO085JY-7247AN
المواصفات العامة
| لا. | البند | المحتوى | الوحدة |
| 1 | حجم الشاشة | 0.85 بوصة ((مقطوعة) | - |
| 2 | وضع العرض | عادةً أسود | - |
| 3 | القرار | 128 ((H) RGB x 128 ((V) | - |
| 4 | مسافة النقطة | 0.1188 (H) × 0.1188 ((V) mm | - |
| 5 | المنطقة النشطة | 15.2064 ((H) x 15.2064 (V) mm | - |
| 6 | حجم الوحدة | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | ترتيب الألوان | شريط RGB V الرأسي |
- |
| 8 | واجهة | SPI4 LINE |
- |
| 9 | محرك القيادة | GC9107 |
- |
| 10 | الضوء ((cd/m2) | 260 (TYP) | |
| 11 | اتجاه الرؤية | كل الرؤية | |
| 12 | الضوء الخلفي | 1 مصباح LED أبيض | |
| 13 | التشغيل الاحتياطي. | -20 درجة مئوية ~ + 70 درجة مئوية | °C |
| 14 | درجة حرارة التخزين | -30 درجة مئوية ~ + 80 درجة مئوية | °C |
| 15 | الوزن | TBD | g |
الأبعاد الخارجية
تعريف دبوس الواجهة
| رقم البين | الرمز | الوصف |
| 1 | الـ GND | الأرض |
| 2 | LEDK | كاثود الضوء الخلفي |
| 3 | LEDA | مقطوعة الضوء الخلفي |
| 4 | VDD | إمدادات الطاقة لـ Analog ((2.8V-3.3V) |
| 5 | الـ GND | الأرض |
| 6 | الـ GND | الأرض |
|
7 |
D/C |
سجل حدد الدبوس D/C = ¥ 1 ¥: عرض البيانات. D/C = ¥0 ¥: بيانات القيادة. |
| 8 | CS |
الشريحة تحديد دبوس ((Low) تمكين) |
| 9 | الـ SCL | دبوس الساعة المتسلسلة |
| 10 | الـ SDA | إدخال البيانات المتسلسلة |
| 11 | إعادة تعيين | إعادة تعيين دبوس LCM |
| 12 | الـ GND | الأرض |
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | -صفر3 | 4.6 | V |
| فولتاج إمدادات التناظرية | الـ VCC | -صفر3 | 4.6 | V |
| درجة حرارة العمل | أعلى | -20 | 70 | °C |
| درجة حرارة التخزين | Tst | -30 | 80 | °C |
| الرطوبة | RH |
... |
90٪ ((ماكس 60C) | RH |
المواصفات الكهربائية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| فولتاج إمدادات التناظرية | الـ VCC | 2.6 | 2.8 | 3.3 |
... |
| تيار المدخل | -أجل |
... |
20 |
... |
mA |
خصائص الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | 3.0 | 3.2 | 3.4 | V |
| التيار الأمامي | إذا |
... |
20 |
... |
mA |
| عمر التشغيل |
... |
30000 | 40000 |
... |
الساعات |

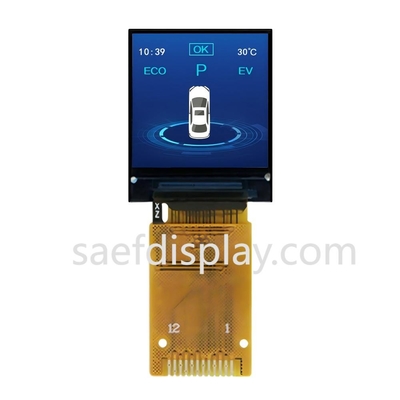

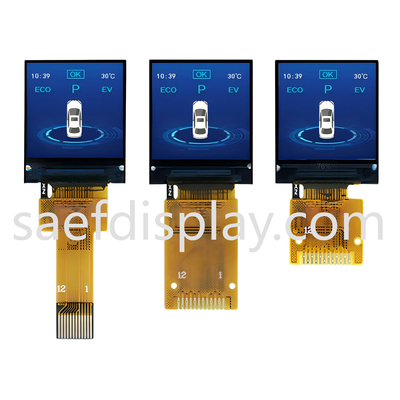

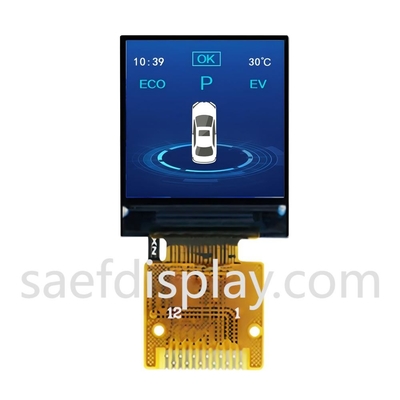

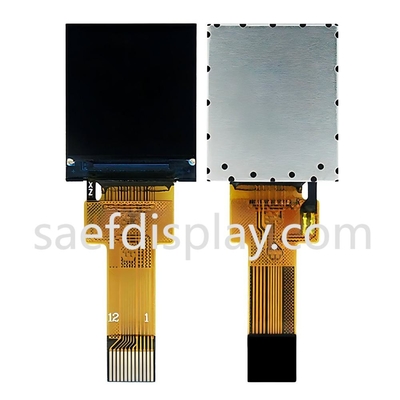

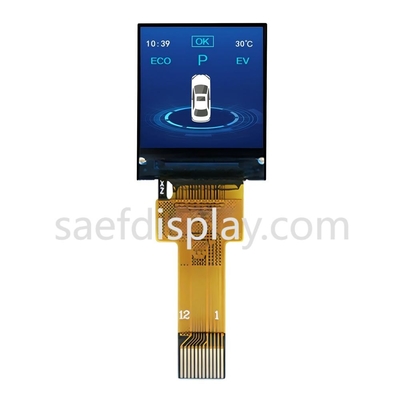

صورة المنتج
المرافق والشهادات
