تفاصيل المنتج:
|
| المنتج: | شاشة TFT IPS صغيرة بحجم 0.85 بوصة | القرار: | ١٢٨ × ١٢٨ بكسل |
|---|---|---|---|
| سائق IC: | NV3023A أو ما يعادله | مخطط خافت.: | 17.6 × 20.6 × 1.45 ملم |
| شاشة لمسة: | بدون لمس | غطاء زجاجي: | قابلة للتخصيص |
| اتجاه الرؤية: | جميع زوايا المشاهدة IPS | واجهة: | MCU 8 بت (قابل للتخصيص) |
| الاتصال: | نوع اللحام | الرقم السري: | 28 دبابيس (قابلة للتخصيص) |
| إضاءة السطح: | 350 شمعة/م2 (نيت) | نوع الإضاءة الخلفية: | الصمام الأبيض |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة LCD مربعة مقاس 0.85 بوصة,وشاشة عرض LCD مربعة 128 × 128,وشاشة LCD MCU 128x128 |
||
** تحميل ورقة البيانات **
SF-TC085AS-8980A-N المواصفات.pdf

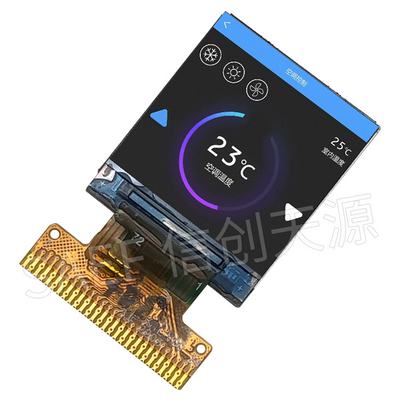

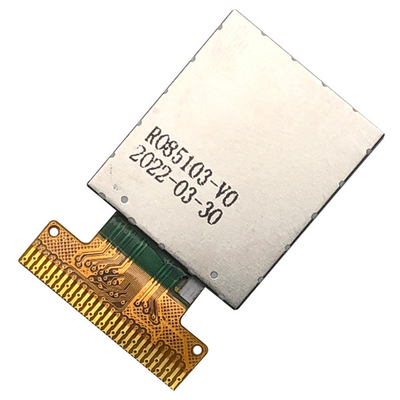

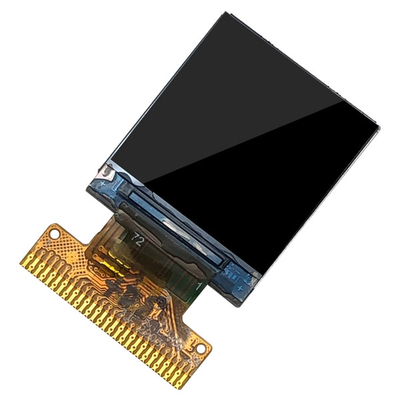

وصف المنتج: 0.85 " بوصة 128x128 نوع مربع IPS TFT شاشة LCD واجهة MCU
نقدم لك شاشة الـ 0.85 بوصة 128×128 بوصة من نوع مربع IPS TFT LCD، شاشة عالية الدقة مثالية لمختلف التطبيقات المدمجة.يحتوي هذا الشاشة عالية الجودة على دقة واضحة وحيوية 128x128 بكسل، تجلب الرسومات إلى الحياة مع وضوح حاد وألوان غنية.
الخصائص الرئيسية:
الحجم المدمج:مقاس 0.85 بوصة فقط على الشمال، هذا الشاشة مثالية للمشاريع حيث المساحة محدودة، بما في ذلك الأجهزة القابلة للارتداء، والأجهزة المحمولة، وتطبيقات إنترنت الأشياء.
تقنية IPS:توفر لوحة In-Plane Switching (IPS) زاوية عرض واسعة وإعادة إنتاج الألوان الممتازة ، مما يضمن جودة الصورة المتسقة من وجهات نظر مختلفة.
دقة عالية:توفر دقة 128 × 128 بكسل صورًا واضحة ومفصلة ، مما يجعلها مناسبة للتطبيقات المكثفة من الرسومات وواجهات المستخدم السلسة.
التكامل السهل:مصممة مع واجهة MCU، هذا الشاشة LCD يسهل الاتصالات إلى وحدة التحكم الدقيقة، مما يجعلها مباشرة لدمج في الأنظمة الحالية الخاصة بك.
تطبيقات متعددة الأبعاد:مثالي للاستخدام في الأجهزة الذكية، الروبوتات، الإلكترونيات الاستهلاكية، وأي مشروع يتطلب حل عرض مضغوط.
استهلاك طاقة منخفض:تم تصميم هذه الشاشة من أجل الكفاءة، وتستهلك طاقة ضئيلة، مما يطيل عمر البطارية للأجهزة المحمولة.
أداء قوي:مع بناءها القوي وأدائها الموثوق به، تم تصميم هذا العرض من أجل طول العمر والاستخدام الموثوق به في مختلف البيئات.
قم بتحديث مشروعك باستخدام شاشة العرض المكونة من 0.85 بوصة 128x128 بوصة من نوع مربع IPS TFT LCD واكتشف مزيجًا مثاليًا من الحجم والجودة والوظائف!
| الخصائص | تفاصيل | الوحدة |
| حجم العرض ((شمالي) | 0.85 | بوصة |
| نوع شاشة LCD | TFT α-Si | - |
| وضع العرض | IPS / ناقل / عادةً أسود | - |
| القرار | 128RGB × 128 | - |
| عرض الاتجاه | كل شيء | أفضل صورة |
| مخططات الوحدة | 17.6 ((H) ×20.6 ((V) ×1.45 ((T) (الملاحظة 1) | ملم |
| مخطط TP | لا | ملم |
| منطقة مشاهدة TP | لا | ملم |
| المنطقة النشطة | لا | ملم |
| المنطقة النشطة | 15.2064 (H) ×15.2064 ((V) | ملم |
| منطقة المشاهدة | لا | ملم |
| إظهار الألوان | 65 ألف | - |
| واجهة | 4-SPI | - |
| مركز التحكم بالشاحنة | NV3023A | - |
| درجة حرارة العمل | -20 ¢60 | oC |
| درجة حرارة التخزين | -30 ¢ 70 | oC |
| الوزن | TBD | g |
الأسئلة الشائعة
هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة. عينة مختلطة من أرقام البنود المختلفة مقبولة.
س2: ماذا عن الوقت المحدد؟
ج: بالنسبة للمنتجات غير المتوفرة، العينات الموجودة في المخزون على الفور. 1-1.5 أسابيع لإعادة صنع العينات. 4-6 أسابيع للإنتاج الجماعي. للمنتجات المصممة، 2-3 أيام لمقترح الرسم المقابل.2 أوقات لصنع العينات عند التصديق على الرسم؛ 5-6 أسابيع للجربة / الإنتاج الضخم عند الموافقة على العينة.
هل لديك أي حد MOQ للنموذج والإنتاج؟
ج: MOQ منخفضة. 3-5pcs للتحقق من العينات متوفرة. MOQ الإنتاج الجماعي عادة 1K / الكثير. نحن ندعم كمية أقل من MOQ MP لطلب المسار / PP.
س4: كيف تقومون بشحن البضائع وكم من الوقت يستغرق وصولها؟
ج: الشحن بواسطة DHL أو UPS أو FedEx أو TNT. يستغرق الوصول 5-7 أيام. الشحن الجوي والبحري اختياري أيضًا.
كيفية إجراء طلب لوحدة LCD؟
ج: أولاً دعونا نعرف متطلباتك أو طلبك.
ثانيا نحن نقوم بالاقتباس وفقا لمتطلباتك أو اقتراحاتنا.
ثالثاً العميل يؤكد العينات ويضع الإيداع للطلب الرسمي
رابعاً نحن نرتب الإنتاج
س6: هل من الممكن طباعة شعاري على منتج LCD؟
ج: نعم. يرجى إبلاغنا رسميا في مرحلة التصميم، وسوف نجعل عينات مع شعارك لاختبار العينة والموافقة. عند الموافقة على العينة، فإن الإنتاج الضخم سوف تتبع العينات المعتمدة.
س7: هل تقدمون ضمانات للمنتجات؟
ج: نعم، نحن نقدم ضمان لمدة سنة واحدة لمنتجاتنا.
س8: كيف تتعامل مع العيب؟
ج: أولاً ، يتم إنتاج منتجاتنا في نظام مراقبة جودة صارم وسيكون معدل العيب أقل من 0.2٪.
ثانياً، خلال فترة الضمان، سنرسل لك شاشات LCD جديدة مع طلب جديد للكميات الصغيرة.سنقوم بإصلاحها وإرسالها إليك أو يمكننا مناقشة الحل بما في ذلك إعادة الاتصال وفقًا للموقف الحقيقي.
البعد الخارجي
تعريف دبوس الواجهة
| لا | الرمز | الوظيفة |
| 1 | الـ GND | أرضية الطاقة |
| 2-6 | NC | Tلا توصيل |
| 7 | الـ GND | أرضية الطاقة |
| 8 | VDD | إمدادات الطاقة لـ Analog، VDD = 2.5V ~ 3.3V. |
| 9 | IM2 | IM2= ¥1 ¥، واجهة موازية MCU؛ IM2= ¥0 ¥، واجهة متسلسلة |
| 10 | SPI4W | SPI4W = ¥0 ¥، SPI ثلاثي الخط أو 2 خط بيانات SPI فعال؛ SPI4W = ¥1 ¥، SPI أربعة خطوط فعال. |
| 11 | CS | دبوس تحديد الرقاقة، فعالية منخفضة، تعطيل عالية. |
| 12 | إعادة تعيين | هذه الإشارة ستعيد تعيين الجهاز ويجب أن تطبق لتفعيل الشريحة بشكل صحيح. الإشارة نشطة منخفضة. |
| 13 | D/C | عرض البيانات / دبوس اختيار الأوامر في واجهة موازية MCU ، يستخدم هذا الدبوس ليكون ساعة في واجهة سلسلة 4 خطوط. |
| 14 | WR | كتابة واجهة موازية MCU، عرض البيانات / دبوس اختيار الأوامر في واجهة سلسلة 4 خطوط. |
| 15 | RD | قراءة واجهة موازية MCU |
| 16 | D0 | بيانات واجهة متوازية MCU ، يجب أن تستخدم SPI SDA |
| 17-23 | D1-D7 | بيانات الواجهة المتوازية لـ MCU |
| 24 | NC | لا يوجد اتصال |
| 25 | الـ IOVCC | إمدادات الطاقة لنظام الإدخال / الإخراج. |
| 26 | LEDA | الـ LED Anode |
| 27 | NC | لا يوجد اتصال |
| 28 | LEDK | الكاثود LED |
الدرجات القصوى المطلقة
| البند | الرمز | دقيقة. | (ماكس) | الوحدة | |
| فولتاج التغذية | إمدادات الطاقة | VDD | -صفر3 | +46 | V |
| التناظرية | - | - | - | V | |
| 0 0 | الـ IOVDD | -صفر3 | +46 | V | |
| الجهد المدخل | (في) | -صفر3 | (إي أو في دي + 0)3 | V | |
| درجة حرارة التخزين | T stg | -30 | +70 | oC | |
| درجة حرارة العمل | أوب | -20 | +60 | oC | |
| رطوبة التخزين |
هـ stg |
10 | الملاحظة 1 | %RH | |
| رطوبة العمل | هـ | 10 | الملاحظة 1 | %RH | |
المواصفات الكهربائية
| البند | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | |
| فولتاج التغذية | إمدادات الطاقة | VDD | 2.4 | 2.8 | 3.3 | V |
| التناظرية | مؤسسات رأس المال | 2.4 | 2.8 | 3.3 | V | |
| 0 0 | الـ IOVDD | 1.65 | 1.8/2.8 | 3.3 | V | |
| المنطق الجهد الدخالي المنخفض | VIL | -0.3IOVDD | - | 0.3IOVDD | V | |
| المنطق الجهد المدخل العالي | فيروس نقص المناعة | 0.7IOVDD | - | الـ IOVDD | V | |
| المنطق الجهد الخارجي المنخفض | VOL | - | - | 0.2IOVDD | V | |
| المنطق الجهد الخارجي العالي | VOH | 0.8IOVDD | - | - | V | |
| الاستهلاك الحالي | العرض الطبيعي | إيفد | - | 3.5 | - | mA |
| وضع الاستعداد | إيفد | - | 10 | - | يو إيه | |
| تردد الإطار | fFR | - | 60 | - | هرتز | |
المواصفات البصرية
| الضوء الخلفي يعمل (وضع الإرسال) | البند | الرمز | الحالة | المواصفات | الوحدة | |||
| دقيقة. | -أجل. | (ماكس) | ||||||
| الضوء على السطح ((إذا = 20mA) |
(إلف) |
عادةً مشاهدة الزاوية θX = θY =0o |
330 |
350 |
- |
cd/m2 |
||
| نسبة التباين | CR | - | 600 | - | - | |||
| وقت الاستجابة | TR | - | 10 | 20 |
ms |
|||
| TF | - | - | 20 | 30 | ||||
|
الصبغية المنقولة |
أحمر | XR |
- |
0.614 | 0.644 | 0.674 | - | |
| يو آر | 0.290 | 0.320 | 0.350 | - | ||||
| أخضر | إكس جي | 0.270 | 0.300 | 0.330 | - | |||
| YG | 0.540 | 0.570 | 0.600 | - | ||||
| الأزرق | إكس بي | 0.104 | 0.134 | 0.164 | - | |||
| YB | 0.097 | 0.127 | 0.157 | - | ||||
| الأبيض | XW | 0.267 | 0.297 | 0.327 | - | |||
| يواوا | 0.302 | 0.332 | 0.362 | - | ||||
| زاوية النظر | الأفقي | θX+ |
المركز CR≥10 |
- | 80 | - |
دج. |
|
| θX- | - | 80 | - | |||||
| عمودي | θY+ | - | 80 | - | ||||
| θY- | - | 80 | - | |||||
| NTSC نسبة ((Gamut) | - | - | - | 60 | - | % | ||
