تفاصيل المنتج:
|
| المنتج: | 0.85 بوصة شاشة TFT LCD | القرار: | ١٢٨ × ١٢٨ بكسل |
|---|---|---|---|
| سائق IC: | GC9107 | مخطط خافت.: | 17.58 ((H) × 20.82 ((V) × 1.46 ((D) (ملم) |
| شاشة لمسة: | بدون لمس | اتجاه الرؤية: | جميع زوايا المشاهدة IPS |
| واجهة: | SPI | الرقم السري: | 12 دبوس (يمكن تخصيصها) |
| إضاءة السطح: | 260 cd/m2 (نيت) | نوع الإضاءة الخلفية: | الصمام الأبيض |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 0.85 بوصة مربع شاشة LCD,شاشة LCD مربعة 128*128,شاشة LCD صغيرة مربعة,128*128 Square LCD Display,Mini Square LCD Display |
||
حول هذا البند SFTO085JY-7245AN
تعد وحدة العرض التلفزيونية المربعة المربعة المربعة المربعة المربعة 0.85 بوصة 128x128 IPS TFT عبارة عن شاشة مضغوطة ومتعددة الاستخدامات مناسبة لتطبيقات مختلفة ، وخاصة في الأجهزة الإلكترونية الصغيرة.هنا لمحة موجزة عن ميزاتها ومواصفاتها:
لاستخدام وحدة العرض هذه، عليك عادة توصيلها إلى وحدة تحكم صغيرة أو لوحة تطوير عبر SPI.غالبًا ما تكون المكتبات متاحة للمنصات الشعبية (مثل Arduino) للمساعدة في تبسيط عملية الترميز المطلوبة للتواصل مع الشاشة.
تعد وحدة العرض التلفزيونية المربعة المربعة المربعة المربعة المربعة المربعة المربعة المربعة المربعة المربعة.تذكر للتحقق من التوافق مع منصة جهاز التحكم الصغير الخاص بك والنظر في إدارة الطاقة في تصميمك.
المواصفات العامة
| لا. | البند | المحتوى | الوحدة |
| 1 | حجم الشاشة | 0.85 بوصة ((مقطوعة) | - |
| 2 | وضع العرض | عادةً أسود | - |
| 3 | القرار | 128 ((H) RGB x 128 ((V) | - |
| 4 | مسافة النقطة | 0.1188 (H) × 0.1188 ((V) mm | - |
| 5 | المنطقة النشطة | 15.2064 ((H) x 15.2064 (V) mm | - |
| 6 | حجم الوحدة | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | ترتيب الألوان | شريط RGB V الرأسي |
- |
| 8 | واجهة | SPI4 LINE |
- |
| 9 | محرك القيادة | GC9107 |
- |
| 10 | الضوء ((cd/m2) | 260 (TYP) | |
| 11 | اتجاه الرؤية | كل الرؤية | |
| 12 | الضوء الخلفي | 1 مصباح LED أبيض | |
| 13 | التشغيل الاحتياطي. | -20 درجة مئوية ~ + 70 درجة مئوية | °C |
| 14 | درجة حرارة التخزين | -30 درجة مئوية ~ + 80 درجة مئوية | °C |
| 15 | الوزن | TBD | g |
الأبعاد الخارجية
تعريف دبوس الواجهة
| رقم البين | الرمز | الوصف |
| 1 | الـ GND | الأرض |
| 2 | LEDK | كاثود الضوء الخلفي |
| 3 | LEDA | مقطوعة الضوء الخلفي |
| 4 | VDD | إمدادات الطاقة لـ Analog ((2.8V-3.3V) |
| 5 | الـ GND | الأرض |
| 6 | الـ GND | الأرض |
|
7 |
D/C |
سجل حدد الدبوس D/C = ¥ 1 ¥: عرض البيانات. D/C = ¥0 ¥: بيانات القيادة. |
| 8 | CS |
الشريحة تحديد دبوس ((Low) تمكين) |
| 9 | الـ SCL | دبوس الساعة المتسلسلة |
| 10 | الـ SDA | إدخال البيانات المتسلسلة |
| 11 | إعادة تعيين | إعادة تعيين دبوس LCM |
| 12 | الـ GND | الأرض |
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | -صفر3 | 4.6 | V |
| فولتاج إمدادات التناظرية | الـ VCC | -صفر3 | 4.6 | V |
| درجة حرارة العمل | أعلى | -20 | 70 | °C |
| درجة حرارة التخزين | Tst | -30 | 80 | °C |
| الرطوبة | RH |
... |
90٪ ((ماكس 60C) | RH |
المواصفات الكهربائية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| فولتاج إمدادات التناظرية | الـ VCC | 2.6 | 2.8 | 3.3 |
... |
| تيار المدخل | -أجل |
... |
20 |
... |
mA |
خصائص الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | 3.0 | 3.2 | 3.4 | V |
| التيار الأمامي | إذا |
... |
20 |
... |
mA |
| عمر التشغيل |
... |
30000 | 40000 |
... |
الساعات |
المواصفات البصرية
| البند | الرمز | ظروف القياس | دقيقة. | -أجل. | (ماكس) | الوحدة | |
| وقت الاستجابة | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
زاوية النظر |
θ |
φ = 0o | 25 oC | - | 80 | - |
درجة |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| نسبة التباين | CR | - | 25 oC | 800 | 1200 | - | - |
|
لون إحداثيات CIE |
الأبيض | إكس | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| أحمر | إكس | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
أخضر |
إكس | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
الأزرق |
إكس | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| النقل (مع الاستقطاب) |
... |
... |
- |
3.5 | 4.5 |
- |
% |
اختبار البيئة / الموثوقية
| لا، لا، لا | البند | الشروط |
| 1 | عملية الحرارة العالية | 70 درجة مئوية ± 2 درجة مئوية، 120 ساعة |
| 2 | عملية درجة حرارة منخفضة | -20 درجة مئوية ± 2 درجة مئوية، 120 ساعة |
| 3 | تخزين درجة حرارة عالية | 80 درجة مئوية ± 2 درجة مئوية، 120 ساعة |
| 4 | تخزين في درجة حرارة منخفضة | -30 درجة مئوية ± 2 درجة مئوية، 120 ساعة |
| 5 | تشغيل درجة حرارة عالية / رطوبة | 60 درجة مئوية ± 2 درجة مئوية، 90 ٪ RH، 120 ساعة |
| 6 | دورة الحرارة |
-10°C→25°C→60°C→25°C→-10°C 30 دقيقة 5 دقائق 30دقيقة 5دقيقة 30دقيقة 10 دورة |
|
7 |
اختبار الهزات |
النطاق الثابت الكلي:1.5ملم اهتزاز التردد: 10~55 هرتز دورة واحدة 60 ثانية إلى 3 اتجاهات من X، Y، Z كل 15 دقيقة. |
| 8 | اختبار ESD | تفريغ الهواء: أبل ± 4KV مع 5 مرات. |
| التفريغ عن طريق الاتصال: أبل ± 2KV مع 5 مرات. | ||
|
9 |
اختبار السقوط |

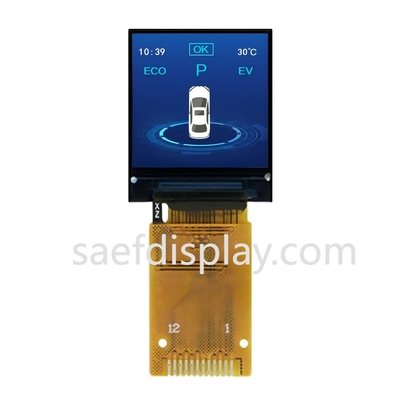

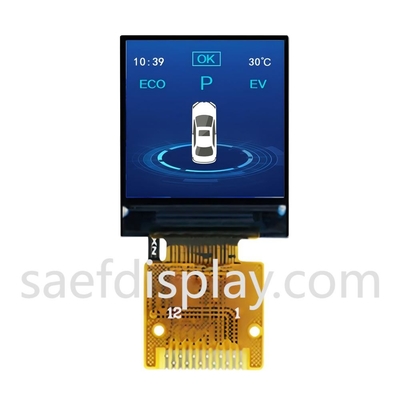

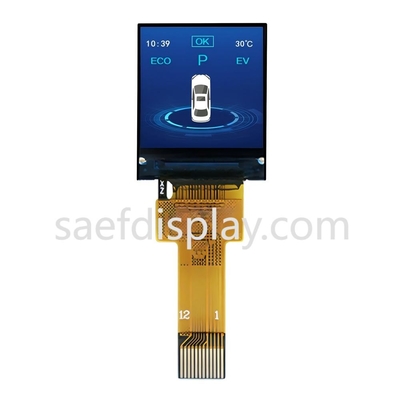

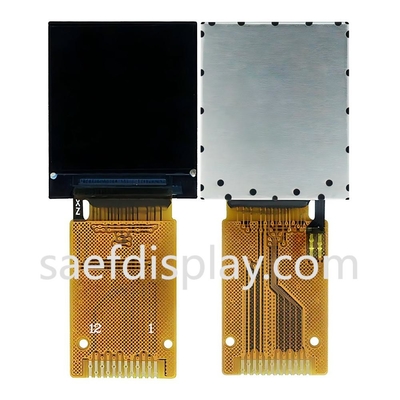

صورة المنتج
