تفاصيل المنتج:
|
| المنتج: | 0.85 بوصة شاشة TFT LCD | القرار: | ١٢٨ × ١٢٨ بكسل |
|---|---|---|---|
| سائق IC: | GC9107 | مخطط خافت.: | 17.58 ((H) × 20.82 ((V) × 1.5 ((D) (ملم) |
| شاشة لمسة: | بدون لمس | اتجاه الرؤية: | جميع زوايا المشاهدة IPS |
| واجهة: | SPI | الرقم السري: | 12 دبوس (يمكن تخصيصها) |
| إضاءة السطح: | 260 cd/m2 (نيت) | نوع الإضاءة الخلفية: | الصمام الأبيض |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 0.85 بوصة شاشة TFT LCD,واجهة SPI TFT شاشة LCD,128*128 بكسل شاشة TFT LCD,SPI Interface TFT LCD Display,128*128 Pixels TFT LCD Display |
||

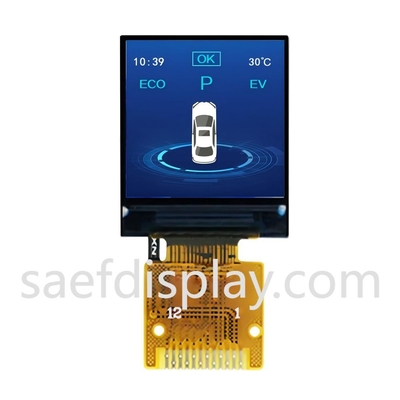

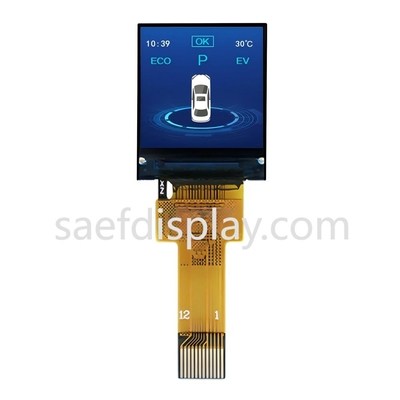

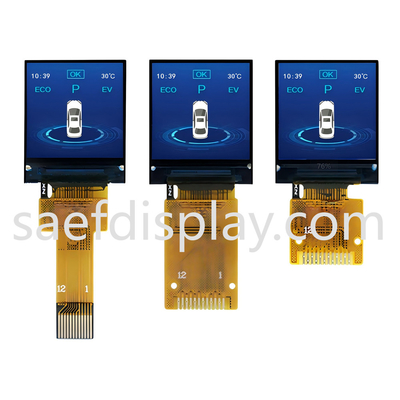

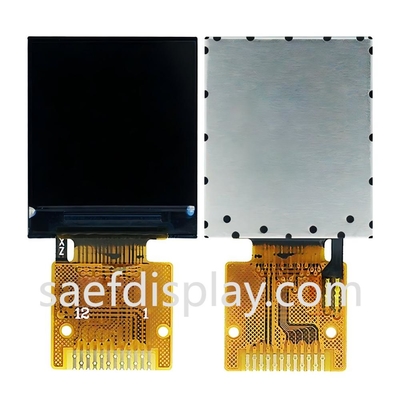

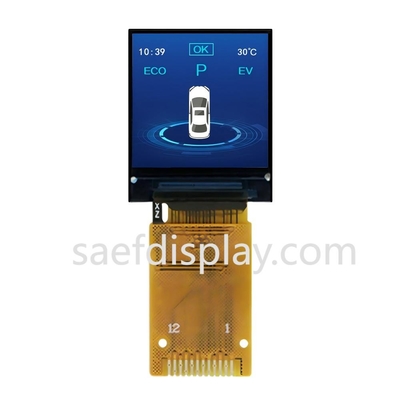

تقديم شاشة TFT LCD 0.85 بوصة - حلولك للرؤية المدمجة
قم بتعزيز مشاريعك مع شاشة TFT LCD الصغيرة ذات الدقة العالية، التي تتميز بمجموعة 128×128 بكسل مثيرة للإعجاب.تم تصميم شاشة عرض بطول 85 بوصة لتقديم ألوان نابضة بالحياة وصور واضحة في عامل شكل مضغوط، مما يجعلها مثالية لمجموعة واسعة من التطبيقات، من الأجهزة القابلة للارتداء إلى أجهزة إنترنت الأشياء.
1ضئيل الوزن:
2دقة عالية:
3واجهة SPI:
4جميع زوايا الرؤية:
5استهلاك طاقة منخفض:
6تطبيقات متنوعة:
هذه الشاشة الصغيرة ولكنها قوية هي الحل المطلوب للمشاريع حيث المساحة والكفاءة هي الأساسيةوالقدرة على رؤيتها من جميع الزوايا تجعلها الخيار الأول للمطورين والمهندسين على حد سواء.
جاهز لرفع مشروعك مع تكنولوجيا العرض المتطورة؟ استكشف الاحتمالات مع شاشة LCD TFT الصغيرة لدينا اليوم!
المواصفات العامة
| لا. | البند | المحتوى | الوحدة |
| 1 | حجم الشاشة | 0.85 بوصة ((مقطوعة) | - |
| 2 | وضع العرض | عادةً أسود | - |
| 3 | القرار | 128 ((H) RGB x 128 ((V) | - |
| 4 | مسافة النقطة | 0.1188 (H) × 0.1188 ((V) mm | - |
| 5 | المنطقة النشطة | 15.2064 ((H) x 15.2064 (V) mm | - |
| 6 | حجم الوحدة | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | ترتيب الألوان | شريط RGB V الرأسي |
- |
| 8 | واجهة | SPI4 LINE |
- |
| 9 | محرك القيادة | GC9107 |
- |
| 10 | الضوء ((cd/m2) | 260 (TYP) | |
| 11 | اتجاه الرؤية | كل الرؤية | |
| 12 | الضوء الخلفي | 1 مصباح LED أبيض | |
| 13 | التشغيل الاحتياطي. | -20 درجة مئوية ~ + 70 درجة مئوية | °C |
| 14 | درجة حرارة التخزين | -30 درجة مئوية ~ + 80 درجة مئوية | °C |
| 15 | الوزن | TBD | g |
الأبعاد الخارجية
تعريف دبوس الواجهة
| رقم البين | الرمز | الوصف |
| 1 | الـ GND | الأرض |
| 2 | LEDK | كاثود الضوء الخلفي |
| 3 | LEDA | مقطوعة الضوء الخلفي |
| 4 | VDD | إمدادات الطاقة لـ Analog ((2.8V-3.3V) |
| 5 | الـ GND | الأرض |
| 6 | الـ GND | الأرض |
|
7 |
D/C |
سجل حدد الدبوس D/C = ¥ 1 ¥: عرض البيانات. D/C = ¥0 ¥: بيانات القيادة. |
| 8 | CS |
الشريحة تحديد دبوس ((Low) تمكين) |
| 9 | الـ SCL | دبوس الساعة المتسلسلة |
| 10 | الـ SDA | إدخال البيانات المتسلسلة |
| 11 | إعادة تعيين | إعادة تعيين دبوس LCM |
| 12 | الـ GND | الأرض |
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | -صفر3 | 4.6 | V |
| فولتاج إمدادات التناظرية | الـ VCC | -صفر3 | 4.6 | V |
| درجة حرارة العمل | أعلى | -20 | 70 | °C |
| درجة حرارة التخزين | Tst | -30 | 80 | °C |
| الرطوبة | RH |
... |
90٪ ((ماكس 60C) | RH |
المواصفات الكهربائية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| فولتاج إمدادات التناظرية | الـ VCC | 2.6 | 2.8 | 3.3 |
... |
| تيار المدخل | -أجل |
... |
20 |
... |
mA |
خصائص الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | 3.0 | 3.2 | 3.4 | V |
| التيار الأمامي | إذا |
... |
20 |
... |
mA |
| عمر التشغيل |
... |
30000 | 40000 |
... |
الساعات |
المواصفات البصرية
| البند | الرمز | ظروف القياس | دقيقة. | -أجل. | (ماكس) | الوحدة | |
| وقت الاستجابة | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
زاوية النظر |
θ |
φ = 0o | 25 oC | - | 80 | - |
درجة |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| نسبة التباين | CR | - | 25 oC | 800 | 1200 | - | - |
|
لون إحداثيات CIE |
الأبيض | إكس | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| أحمر | إكس | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
أخضر |
إكس | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
الأزرق |
إكس | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| النقل (مع الاستقطاب) |
... |
... |
- |
3.5 | 4.5 |
- |
% |
