تفاصيل المنتج:
|
| المنتج: | 2.9 بوصة حبر إلكتروني ورق إلكتروني | القرار: | دقة 296 × 128 نقطة |
|---|---|---|---|
| وضع العرض: | صباحا EPD | بصريات: | كل زوايا الرؤية |
| مخطط خافت.: | 36.7 ((H) × 79.0 ((V) × 1.2 ((D) (ملم) | المنطقة النشطة: | 29.056 ((H) × 66.896 ((V) (ملم) |
| مساحة وحدة الصورة: | 0.227×0.226 (مم) | درجة الحرارة التشغيل: | 0 درجة مئوية إلى + 50 درجة مئوية |
| درجة حرارة التخزين: | -25 درجة مئوية إلى +70 درجة مئوية | اللون: | اسود و ابيض |
| الرقم السري: | 24 دبابيس | واجهة: | MCU |
| المدخلات الحالية: | 3.1 مللي أمبير | امتثال: | متوافق مع Rohs & Reach |
| إبراز: | 2 ألوان حبر إلكتروني ورق إلكتروني,SPI MCU الحبر الإلكتروني الورق الإلكتروني,296 × 128 حبر إلكتروني ورق إلكتروني,SPI MCU E-Ink E-Paper,296 X 128 E-Ink E-Paper |
||
** تحميل ورقة البيانات **
SFEPD290QXBW-7236AN مواصفات.pdf
قائمة المنتجات القياسية EPD.pdf
حول هذا البند SFEPD290QXBW-7236AN

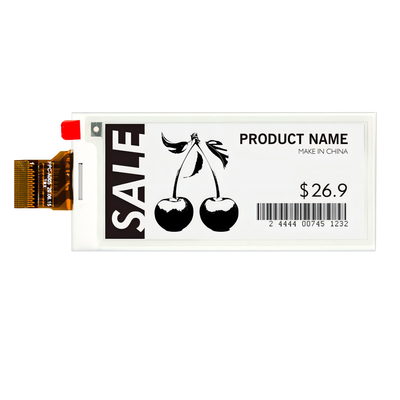

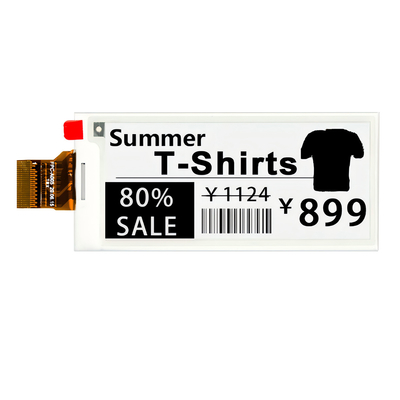

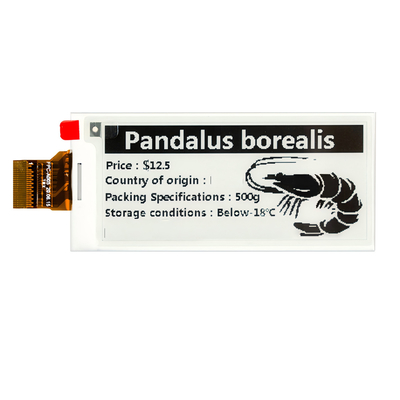

تجربة مستقبل تكنولوجيا العرض مع لدينا 2.9 بوصة وحدة العرض الورقية الإلكترونية التي تتميز بشاشة حبر إلكتروني سوداء وبيضاء مذهلة مع دقة 296 × 128 بكسل.تم تصميم هذه الوحدة المبتكرة للورق الإلكتروني للتطبيقات التي تتطلب استهلاك طاقة منخفض وقراءة ممتازة في ظروف إضاءة مختلفة، مما يجعلها خيارًا مثاليًا لقراءة الكترونيات، والتسميات الذكية، ومشاريع إنترنت الأشياء.
مواصفات العرض:
تقنية العرض:
الواجهة والاتصال:
التصميم والمتانة:
التطبيقات:
مثالية للاستخدام في تطبيقات مثل ملصقات الرف ، والأدوات الصناعية ، والأجهزة المنزلية الذكية ، والقراء الإلكترونيين ، حيث يتطلب عرضًا واضحًا منخفض الطاقة.
سمات إضافية:
يعد هذا الشاشة الإلكترونية من ورق حبر إلكتروني مقاس 2.9 بوصة خيارًا ممتازًا للتطبيقات التي تكون فيها قابلية القراءة واستهلاك الطاقة المنخفضة والمتانة أمرًا أساسيًا.مع قدرات تحديث سريعة وتصميمها متعدد الاستخدامات، انها مناسبة لمجموعة واسعة من الأجهزة والبيئات.
رسم المنتج
تعريف دبوس الواجهة
| لا، لا، لا | الاسم | إدخال/خروج | الوصف | ملاحظة |
| 1 | NC | لا تصل مع دبوس NC الأخرى | ابقوا مفتوحين | |
| 2 | ألمانيا الديمقراطية | أوه | تحكم محرك بوابة N-Channel MOSFET | |
| 3 | البحث | أنا | مدخل الحساسة الحالية لحلقة التحكم | |
| 4 | NC | NC | لا تصل مع دبوس NC الأخرى | ابقوا مفتوحين |
| 5 | VSH2 | ج | إيجابي مصدر تشغيل الجهد ((أحمر)) | |
|
6 |
TSCL |
أوه |
هذا الدبوس هو واجهة I2C إلى جهاز استشعار درجة الحرارة الرقمي المقاومة الخارجية مطلوبة عند الاتصال بـ I2C slave عندما لا تستخدم: VSS |
|
|
7 |
الهيئة التنظيمية |
إدخال/خروج |
هذا الدبوس هو واجهة I2C إلى جهاز استشعار درجة الحرارة الرقمي المقاومة الخارجية مطلوبة عند الاتصال بـ I2C slave عندما لا تستخدم: VSS |
|
| 8 | BS1 | أنا | دبوس تحديد واجهة الحافلة | |
| 9 | مشغولة | أوه | الدبوس الخارجي للحالة المزدحمة | |
| 10 | RST# | أنا | أعد إدخال الإشارة | |
| 11 | D/C# | أنا | البيانات / دبوس التحكم | |
| 12 | (سي إس) | أنا | الشريحة تحديد دبوس الإدخال | |
| 13 | الـ SCL | أنا | دبوس الساعة المتسلسلة (SPI) | |
| 14 | الـ SDA | إدخال/خروج | دبوس البيانات المتسلسلة (SPI) | |
| 15 | VDDIO | (ب) | إمدادات الطاقة للدبابيس المنطقية الواجهة يجب أن تكون متصلة مع VCI | |
| 16 | مؤسسات رأس المال | (ب) | إمدادات الطاقة للشريحة | |
| 17 | الـ VSS | (ب) | الأرض | |
|
18 |
VDD |
ج |
يمكن تنظيم VDD من الداخل من VCI. يجب توصيل مكثف بين VDD و VSS | |
| 19 | VPP | (ب) | لاختبار | |
| 20 | VSH1 | ج | الجهد الإيجابي للجهد القائم من المصدر | |
| 21 | VGH | ج | دبوس إمدادات الطاقة لجهد تشغيل البوابة الإيجابية و VSH1 | |
| 22 | VSL | ج | الجهد التشغيلي السلبي | |
| 23 | VGL | ج | عقدة إمدادات الطاقة لجهد القيادة السلبي للبوابة VCOM و VSL | |
| 24 | VCOM | ج | الجهد القيادي VCOM |
الدرجة القصوى المطلقة
| المعلم | الرمز | التصنيف | الوحدة |
| الجهد المنطقي | مؤسسات رأس المال | -0.5 إلى +60 | V |
| التوتر المدخل المنطقي | رقم السيارة | -0.5 إلى VCI +0.5 | V |
| المنطق الجهد الخارجي | VOUT | -0.5 إلى VCI +0.5 | V |
| نطاق درجة حرارة التشغيل | (TOPR) | 0 إلى +50 | oC |
| نطاق درجة حرارة التخزين | TSTG | -25 إلى +70 | oC |
| درجة حرارة التخزين المثلى | TSTGo | 23±2 | oC |
| رطوبة التخزين المثلى | HSTGo | 55±10 | %RH |
خصائص لوحة التيار المباشر
| المعلم | الرمز | الشروط | تطبيق | دقيقة. | -أجل. | ماكس | الوحدات |
| أرضية واحدة | الـ VSS | - | - | 0 | - | V | |
| الجهد المنطقي | مؤسسات رأس المال | - | مؤسسات رأس المال | 2.2 | 3.0 | 3.7 | V |
| الجهد المنطقي للقلب | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| الجهد المدخل عالي المستوى | فيروس نقص المناعة | - | - | 0.8 VCI | - | - | V |
| الجهد المدخل منخفض المستوى | VIL | - | - | - | - | 0.2 VCI | V |
| الجهد الخارجي عالي المستوى | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| الجهد الخارجي منخفض المستوى | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
| الطاقة النموذجية | PTYP | VCI = 3.0V | - | - | 9 | - | mW |
| وضع النوم العميق | PSTPY | VCI = 3.0V | - | - | 0.003 | - | mW |
| تيار تشغيل نموذجي | Iopr_VCI | VCI = 3.0V | - | - | 3.0 | - | mA |
| وقت تحديث الصورة | - | 25 oC | - | - | 3 | - | ثاني |
|
حاله وضع النوم |
Islp_VCI |
DC/DC مغلق لا توجد ساعة لا توجد عبء مدخل الاحتفاظ ببيانات رام |
- |
- |
20 |
يو إيه |
|
|
حالي وضع النوم العميق |
Idslp_VCI |
DC/DC مغلق لا توجد ساعة لا توجد عبء مدخل بيانات الـ رام غير محتفظة |
- |
- |
1 |
5 |
يو إيه |
المواصفات البصرية
| الرمز | المعلم | الشروط | دقيقة | -أجل. | ماكس | الوحدات |
| R | الانعكاس الأبيض | الأبيض | 30 | 35 | - | % |
| CR | نسبة التباين | في الداخل | 8:1 | - | ||
| GN | المستوى الرمادي | - | DS+(WS-DS) *n(m-1) | |||
| T تحديث | وقت تحديث الصورة | عند 25 درجة مئوية | 3 | - | ثاني | |
| الحياة | فوق | مليون مرة أو خمس سنوات |
المنتج Iالعجوز
