تفاصيل المنتج:
|
| الكلمات الرئيسية: | شاشة 13.3 بوصة eDP TFT LCD | القرار: | 1920 * 1080 بكسل |
|---|---|---|---|
| واجهة LCD: | EDP | إضاءة السطح: | 1000 شمعة / م 2 |
| شاشة لمسة: | CTP | واجهة CTP: | USB |
| المنطقة النشطة: | 293.76 × 165.24 (مم) | درجة الحرارة التشغيل.: | -10 إلى + 60 ℃ |
| درجة حرارة التخزين: | -20 إلى + 60 ℃ | نوع العرض: | IPS زوايا مشاهدة كاملة |
| معالجة السطح: | الضباب 25٪، 3H | نسبة التباين: | 1000 |
| عرض اللون: | 16.7 م | عمر LED: | 30000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 13.3 شاشة TFT LCD,1920*1080 شاشة TFT LCD,شاشة LCD HDMI TFT,1920*1080 TFT LCD Display,HDMI TFT LCD Display |
||
** تحميل ورقة البيانات **
SFTO1330XC-7119A10CT مواصفات.pdf
حول هذا البند 13.3" EDP TFT شاشة LCDSFTO1330XC-7119A10CT
مع تقديم شاشة LCD TFT 13.3" EDP بدقة 1920x1080، وشاشة لمس سعة، وشاشة HDMI، وتكنولوجيا IPS مع سطوع 1000cd / m2، إليك لمحة مفصلة عن المنتج:
مواصفات العرض:
تقنية العرض:
قدرة الشاشة اللمسية:
خيارات الواجهة:
الوضوح والتباين:
التصميم والمتانة:
التطبيقات:
يعد هذا الشاشة LCD TFT EDP 13.3" خيارًا ممتازًا لأولئك الذين يبحثون عن شاشة عالية الدقة عالية الوضوح مع قدرات اللمس لمجموعة متنوعة من التطبيقات المهنية والتجارية.
للحصول على مزيد من المعلومات أو لطلب اقتباس، يرجى الاتصال بنا!
|
السمات |
الحجم | 13.3 بوصة |
| القرار | 1920 ((أفقي)) × 1080 ((عمودي)) | |
| واجهة | eDP1.2/2.7Gbps/2 lane | |
| نوع الاتصال | 20455-030E-76 (I-PEX) | |
| عمق اللون | 16.7M | |
| نوع التقنية | أ-سي | |
| عرض المواصفات، مسافة البكسل (ملم) | 0.153 × 0153 | |
| تكوين البكسلات | الشريط الرأسي | |
| وضع العرض | عادةً أسود | |
| TP Driver IC | NC | |
| معالجة سطح شاشة LCD | طبقة مضادة للوهج: ((3H) | |
| اتجاه الرؤية | U/D/L/R:85/85/85/85 | |
| نسبة التباين | 1000 ((تايب)) | |
| مجموعة الألوان | 72% | |
| الضوء ((cd/m2) | 1000 ((تايب)) | |
| استهلاك الطاقة |
شاشة LCD:1.8 ((W)) ((Max)) ((النمط الأبيض)) |
|
| أرقام LED | 50 LEDS | |
| الوزن (غ) | - | |
|
الميكانيكية |
الخطوط العريضة (W x H x D) (ملم) | 307.55 × 185.62 × 4.58 ملم |
| TP منطقة رؤية العدسة ((ملم) | - | |
| القيمة القصوى (W × H × D) (ملم) | 305.19 x 177.69 x 2.58 ملم | |
| مساحة شاشة LCD النشطة ((ملم) | 293.76 × 165.24 | |
| مع / بدون TSP | مع TSP |
رسم المنتج
تعريف دبوس العرض
|
المحطة |
الرمز |
الوظائف |
|
|
1 |
NC |
لا يوجد اتصال |
|
|
2 |
H-GND |
الأرض |
|
|
3 |
LAN1 N |
وصلة إشارة مكملة _الممر1 |
|
|
4 |
LAN1 P |
وصلة الإشارة الحقيقية _Lane1 |
|
|
5 |
H-GND |
الأرض |
|
|
6 |
LAN0_N |
وصلة إشارة مكملة _Lane0 |
|
|
7 |
LAN0_P |
وصلة الإشارة الحقيقية _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
أوكسب |
وصلة إشارة حقيقية _قناة مساعدة |
|
|
10 |
أوكسن |
||
|
11 |
H-GND |
الأرض |
|
|
12 |
LCD_VCC |
إمدادات الطاقة، 3.3 فولت (عادة) |
|
|
13 |
LCD_VCC |
إمدادات الطاقة، 3.3 فولت (عادة) |
|
|
14 |
BIST |
تمكين اختبار لوحة الذاتية |
|
|
15 |
H_GND |
الأرض |
|
|
16 |
H_GND |
الأرض |
|
|
17 |
HPD |
HPD ((تشخيص الشاشة الساخنة)) دبوس الإشارة |
|
|
18 |
BL_GND |
الأرض عالية السرعة |
|
|
19 |
BL_GND |
الأرض عالية السرعة |
|
|
20 |
BL_GND |
الأرض عالية السرعة |
|
|
21 |
BL_GND |
الأرض عالية السرعة |
|
|
22 |
BL EN |
الضوء الخلفي يعمل / لا يعمل دبوس التحكم |
|
|
23 |
BL PWM |
الضوء الخلفي PWM الضبابية |
|
|
24 |
NC |
لا يوجد اتصال |
|
|
25 |
NC |
لا يوجد اتصال |
|
|
26 |
BL PWR |
قوة الضوء الخلفي |
|
|
27 |
BL PWR |
قوة الضوء الخلفي |
|
|
28 |
BL PWR |
قوة الضوء الخلفي |
|
|
29 |
BL PWR |
قوة الضوء الخلفي |
|
|
30 |
NC |
لا يوجد اتصال |
|
تعريف دبوس USB PCAB
1 VCC
2 USB-
3 USB +
4 جنيهات
المواصفات الكهربائية
|
المعلم |
دقيقة. |
-أجل. |
(ماكس) |
الوحدة |
ملاحظات |
|
|
ضوء سطحية |
800 | 1000 | cd/m2 | |||
|
تشغيل الكهرباء |
VDD |
3.0 |
3.3 |
V |
الملاحظة 1 |
|
|
الجهد المسموح به في المدخل |
VRF |
- |
- |
100 |
mV |
عند VDD = 3.3V |
|
تيار إمدادات الطاقة |
IDD |
- |
- |
mA |
الملاحظة1 |
|
|
الجهد المدخل التفاضلي |
فيد |
- |
1320 |
mV |
||
|
استهلاك الطاقة |
0.9 |
|
W |
الملاحظة1 |
||
|
- |
4 |
- |
W |
الملاحظة2 |
||
|
- |
4.9 |
- |
W |
|||

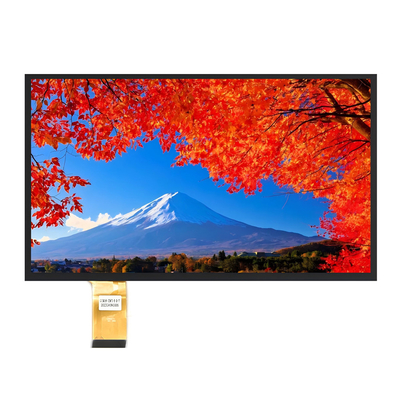

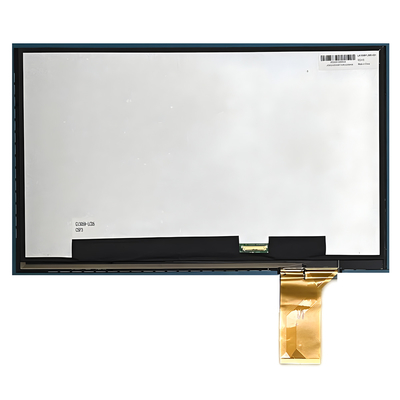

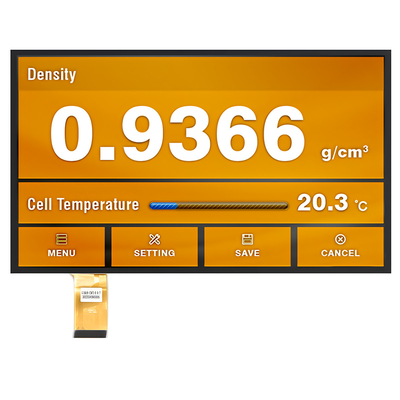

صورة المنتج
