تفاصيل المنتج:
|
| المنتج: | شاشة TFT LCD دائرية مقاس 4 بوصة | القرار: | 720 × 720 |
|---|---|---|---|
| واجهة: | MIPI | شاشة لمسة: | لا، CTP اختياري |
| اتجاه الرؤية: | اي بي اس (80/80/80/80) | الرقم السري: | 30 دبابيس |
| حجم الوحدة: | 107.60 (أفقي) *111.87 (رأسي) * 3.83 (عمق) | المنطقة النشطة: | 101.52 (مم) القطر |
| إضاءة السطح: | 1000 cd/m2 (نيتس) | درجة الحرارة التشغيل.: | -30 درجة مئوية إلى +85 درجة مئوية |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع Rohs & Reach |
| إبراز: | شاشة LCD TFT ذات الجودة السيارات,1000 نيت شاشة TFT LCD,720 × 720 نقطة LCD TFT مستديرة,1000nits TFT LCD Display,720 X 720 Dots Round TFT LCD |
||
**تحميل ورقة البيانات**
SFTO400XC-7095A3N مواصفات ((1000Nits).pdf
حول هذا المنتجSFTO400XC-7095A3N
أقدم لكم شاشة LCD 4 بوصات ذات أداء عالي، مع دقة مذهلة من 720 × 720 بكسلهذا العرض يستخدم واجهة MIPI المتقدمة للاتصال السلس ونقل البيانات عالية السرعةهذه الشاشة المتطورة، مع سطوع مثير للإعجاب من 1000 نيت، تم تصميمها خصيصا لتطبيقات السيارات،والموثوقية في مختلف ظروف القيادة.
الخصائص الرئيسية:
دقة عالية:
تصميم الشاشة المستديرة:
السطوع العالي (1000 نيت):
واجهة MIPI:
زوايا عرض واسعة:
استهلاك طاقة منخفض:
التطبيقات:
الاستنتاج
رفع منتجك مع لدينا 4 بوصة 720 × 720 نقطة مستديرة شاشة LCD TFT.والتصميم المبتكر يجمع بينهما لتقديم تجربة بصرية استثنائية مصممة لتلبية متطلبات الصناعات المتنوعةسواء كنت تقوم بتطوير أداة جديدة أو ترقية جهاز موجود، هذا الشاشة هو الخيار المثالي لأولئك الذين يبحثون عن الأداء، الجمالية، والكفاءة.
الخصائص
| موضوع المعلومات العامة | المحتوى |
| حجم شاشة LCD (شمالية) | 4 بوصة TFT مستديرة |
| هيكل الوحدة | شاشة TFT |
| نوع شاشة LCD | TFT/TRANSMISSIVE |
| وضع العرض LCD | عادةً أسود |
| الاتجاه الموصى به | IPS جميع زوايا الرؤية |
| حجم الوحدة (W × H × T) | 107.60 ((H) *111.87 ((V) *3.83 ((T) |
| المنطقة النشطة (W × H) | 101.52 ملم قطر |
| عدد البكسلات (دقة) | 720RGB×720 بكسل |
| نوع واجهة الوحدة | واجهة MIPI |
| التشغيل الاحتياطي. | -30°C إلى +80°C |
| ضوء السطح | 1000 cd/m2 |
| أرقام الألوان | 16.7M |
| نوع الضوء الخلفي | مصباح ليد أبيض |
رسم المخطط الميكانيكي
تعريف الدبوس
| لا. | رقم PIN | الوصف |
| 1 | LEDA | مقطوعة LED |
| 2 | LEDK1 | الكاثود LED |
| 3 | LEDK2 | الكاثود LED |
| 4 | مؤسسات رأس المال | إمدادات الطاقة 2.8 ~ 3.3 فولت |
| 5 | الـ IOVCC | إمدادات الطاقة 1.8V-2.0V |
| 6 | إعادة تعيين | إشارات إعادة تعيين LCM |
| 7 | الـ TE | إنتاج تأثير التمزق |
| 8 | PWM | مخرج تردد PWM لتحكم السائق LCD. |
| 9 | الـ GND | الأرض |
| 10 | D0P | إشارات بيانات DSI-D0+ |
| 11 | D0N | إشارات بيانات DSI-D0 |
| 12 | الـ GND | الأرض |
| 13 | D1P | إشارات بيانات DSI-D1+ |
| 14 | D1N | إشارات البيانات DSI-D1 |
| 15 | الـ GND | الأرض |
| 16 | CLKP | DSI-Clock+ |
| 17 | CLKN | -ساعة الـ (دي إس آي)... |
| 18 | الـ GND | الأرض |
| 19 | D2P | إشارات بيانات DSI-D2+ |
| 20 | D2N | إشارات البيانات DSI-D2 |
| 21 | الـ GND | الأرض |
| 22 | D3P | إشارات البيانات DSI-D3+ |
| 23 | D3N | إشارات البيانات DSI-D4 |
| 24 | الـ GND | الأرض |
| 25 | TP_INT | اضغط على أوقف |
| 26 | TP_SDA | إشارة بيانات IIC |
| 27 | TP_SCL | إشارة ساعة IIC |
| 28 | TP_RESET | إشارة إعادة تعيين اللمس |
| 29 | TP_VCI | لمسة مصدر الطاقة |
| 30 | TP_IOVCC | لمسة مصدر الطاقة |
|
البند |
الرمز |
القيمة |
الوحدة |
|
فولتاج إمدادات الطاقة للمنطق |
VDD |
0.3~36 |
V |
|
الجهد المدخل |
(فين) |
VDD + 0.3 |
V |
|
درجة حرارة العمل |
فوق |
-30 إلى 80 |
°C |
|
درجة حرارة التخزين |
Tstg |
-30 إلى 80 |
°C |
الخصائص الكهربائية
|
البند |
الرمز |
دقيقة |
النوع |
ماكس |
الوحدة |
حالة الاختبار |
|
الجهد التشغيلي |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
تيار التوريد |
IDD |
- |
- |
30 |
mA |
VDD=2.8V، Ta=25°C |
|
الجهد المدخل |
فيروس نقص المناعة |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
تيار تسرب المدخل |
IIL |
-واحد0 |
- |
1.0 |
mA |
VIN=VDD أو VSS |
الضوء الخلفي للقيادة
|
البند |
الرمز |
دقيقة |
النوع |
ماكس |
الوحدة |
|
التيار الأمامي |
إذا |
... |
180 |
- |
mA |
|
الجهد الأمامي |
VF |
14 |
15 |
16.3 |
V |
|
وضع الاتصال |
(ب) |
... |
5S2P |
... |
|
|
عدد المصابيح |
/ |
|
10 |
|
أجزاء |
|
مدة حياة المصابيح |
|
30000 |
40000 |
|
الساعات |
الخصائص البصرية
|
البند |
الرمز |
الحالة |
دقيقة |
النوع |
ماكس |
الوحدة |
|
زوايا النظر |
θT |
سي آر 10 |
|
85 |
- |
الدرجة |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
نسبة التباين |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
وقت الاستجابة |
طن |
25 درجة مئوية |
- |
25 |
35 |
ms |
|
(توف) |
||||||
|
التوحيد |
يو |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
الضوء |
(ل) |
- |
850 |
1000 |
- |
cd/m2 |

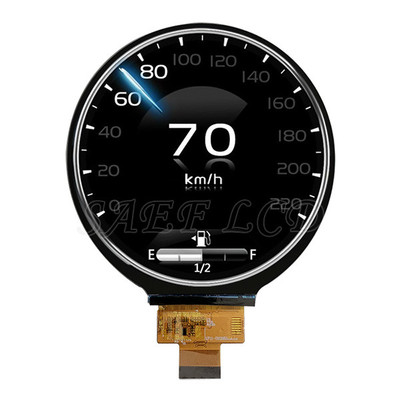

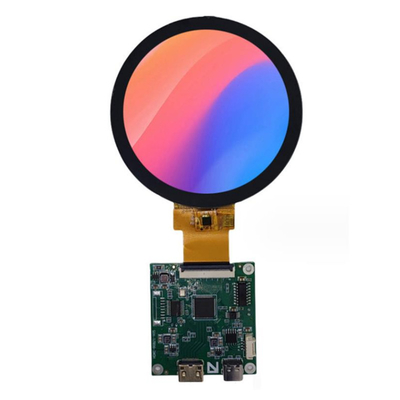

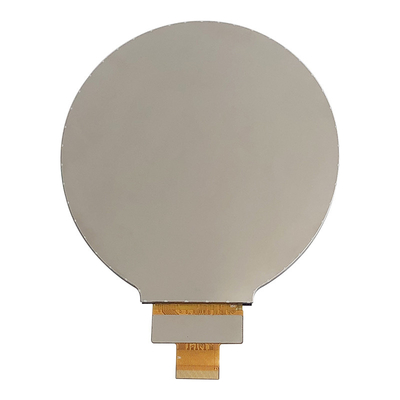

صورة المنتج
