تفاصيل المنتج:
|
| الكلمات الرئيسية: | 8 بوصة TFT LCD | القرار: | 1920 * 1200 |
|---|---|---|---|
| واجهة: | LVDS | دبابيس: | 45 دبابيس |
| شاشة لمسة: | متاح / اختياري | إضاءة السطح: | 1200 شمعة/م2 (نيت) |
| عمر LED: | 40000 ساعة | اتجاه الرؤية: | كل زوايا الرؤية |
| الاتصال: | نوع الجهاز | درجة الحرارة التشغيل.: | –30 درجة مئوية إلى +85 درجة مئوية |

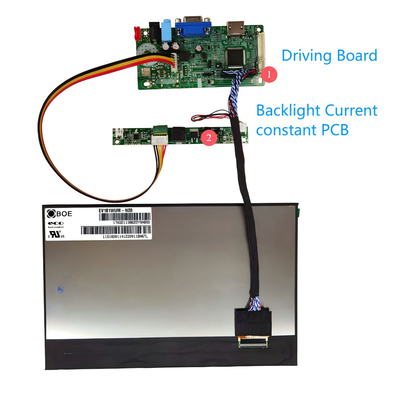

| مجلس القيادة: | متاح / اختياري | LED الحالي ثابت: | متاح / اختياري |
| امتثال: | متوافق مع REACH & RoHS | إصدار الشهادات: | ISO9001:2015 / ISO14000:2015 |
| إبراز: | شاشة LCD TFT 1200nits,شاشة LCD FHD TFT,شاشة شاشة LVDS TFT,FHD TFT LCD Display,LVDS Interface TFT LCD Display |
||
تحميل ورقة البيانات
حول هذا البند SFTO800BD-7218AN
نظرة عامة
تم تصميم شاشة TFT LCD عالية السطوع 8 بوصات لتوفير أداء بصري متفوق في ظروف الإضاءة الصعبة.مع سطوع مثير للإعجاب من 1200 نيت وقرار HD كامل من 1920 x 1200 نقطة، هذه الشاشة مثالية للتطبيقات التي تتطلب الوضوح والحيوية. واجهة LVDS (الإشارة التفاضلية منخفضة الجهد) تضمن نقل البيانات عالية السرعة وجودة الصورة المثلى،مما يجعلها مناسبة لمختلف الصناعات، التطبيقات التجارية والمستهلك.
سطوع عالي: عند 1200 نيت ، هذا العرض مشرق بشكل استثنائي ، مما يجعله مثالي للاستخدام في البيئات الخارجية أو المساحات الداخلية المضاءة جيدًا. يضمن رؤية ممتازة حتى في أشعة الشمس المباشرة.
دقة HD كاملة: مع دقة 1920 × 1200 بكسل ، يوفر هذا الشاشة صورًا حادة ومشاهد تفصيلية ، مما يعزز تجربة المستخدم بشكل عام.
واجهة LVDS: تسمح واجهة LVDS بنقل البيانات عالية السرعة مع استهلاك طاقة منخفض. إنها تدعم مجموعة متنوعة من الأجهزة ، مما يضمن التوافق متعدد الاستخدامات.
زوايا مشاهدة واسعة: يوفر العرض زوايا مشاهدة واسعة (عادة 160 درجة أفقيًا و عموديًا) ، مما يسمح برؤية واضحة من مواقع مختلفة دون تشويه الألوان.
أداء الألوان: بفضل نطاق الألوان العالي وإعادة إنتاج الألوان الممتازة ، فإن الشاشة قادرة على عرض صور نابضة بالحياة ، مما يجعلها مناسبة لتطبيقات الوسائط المتعددة.
متانة: تم تصميم شاشة TFT LCD من أجل الصمود ، وهي مصممة لتحمل ظروف بيئية مختلفة. إنها مقاومة للصدمات ويمكن أن تعمل بفعالية في الإعدادات الصعبة.
التكامل السهل: يجعل عامل الشكل المدمج والواجهات القياسية من السهل دمج الشاشة في الأنظمة القائمة ، مما يضمن عملية تركيب سلسة.
العروض الخارجية: مثالية للكيوسكات والعلامات الرقمية واللوحات الإعلامية في البيئات الخارجية ، حيث تكون الرؤية حاسمة.
لوحات التحكم الصناعية: مناسبة لأنظمة المراقبة، ومراقبة المعدات، وواجهات الأتمتة التي تتطلب أداء عرض واضح وموثوق به.
الأجهزة المحمولة: مثالية للأجهزة المحمولة، والأجهزة اللوحية، ومشغلات الوسائط المتعددة المحمولة التي تستفيد من الوضوح العالي والاستجابة الممتازة.
المعدات الطبية: يمكن استخدامها في أجهزة التصوير الطبية ومعدات التشخيص، مما يوفر بصرا واضحة ضرورية للتطبيقات الحرجة.
يجمع شاشة TFT LCD عالية السطوع البالغة 8 بوصات بين التكنولوجيا المتطورة والأداء العالي والتنوع ، مما يجعلها خيارًا ممتازًا لمجموعة واسعة من التطبيقات.سواء كانت تستخدم في البيئات الخارجية أو البيئات الصناعية، هذا العرض يضمن الرؤية والموثوقية، وتعزيز تجربة المستخدم والرضا.
الخصائص
| المعلم | المواصفات | الوحدة | ملاحظة |
| حجم المخطط | 181.7 ((H) ×119.8 ((V) ×5.5 ((T) | ملم | ضباب |
| المنطقة النشطة | 172.224 ((H) ×107.640 ((V) | ملم | الملاحظة 11 |
| السطوع | 1000-1200 | cd/m2 | - |
| عدد البكسلات | 1920 ((H) xRGB × 1200 (V) | البكسلات | - |
| مساحة البكسل | 29.9 ((H) ×3 ×89.7 ((V) | μm | - |
| ترتيب البكسلات | الشريط الرأسي RGB | - | - |
| عرض الألوان | 16.7M | - | - |
| مجموعة الألوان | 70% ((الحد الأدنى)) ، 75% (النوع) | CF @ C Light | |
| وضع العرض | عادةً أسود | - | - |
| اتجاه الرؤية | 85/85/85/85 (النموذجية) 80/80/80/80 (الحد الأدنى) | دج. | CR>=10 |
| الوزن | TBD | جرام | - |
| واجهة | 2 منفذ LVDS ((8bit) | - | - |
| IC | FL5893DA | الملاحظة 12 |
الملاحظة 11: H: الطول الأفقي، V: الطول الرأسي.
الملاحظة 12: تتضمن وحدات IC المتوافقة لهذا المنتج FL5893DA، يرجى الاتصال بصانع IC وتقديمها عندما تختار أي منهم. المعلومات التي نفترضها عن IC فقط للإشارة.
الرسم الميكانيكي
وصف الدبوس
| لا، لا، لا | الرمز | الوظيفة | لا، لا، لا | الرمز | الوظيفة |
| 1 | VLED- | طاقة الضوء الخلفي للضوء LED (الكاثود) | 24 | الـ GND | الأرض |
| 2 | VLED- | طاقة الضوء الخلفي للضوء LED (الكاثود) | 25 | OLV2P | إدخال بيانات التفاضل في LVDS إيجابي |
| 3 | VLED + | الطاقة للضوء الخلفي LED (المنطق) | 26 | OLV2N | إدخال البيانات التفاضلية لـ LVDS سلبي |
| 4 | VLED + | الطاقة للضوء الخلفي LED (المنطق) | 27 | الـ GND | الأرض |
| 5 | NC | لا يوجد اتصال | 28 | OLVCLKP | إدخال بيانات التفاضل في LVDS إيجابي |
| 6 | الـ GND | الأرض | 29 | المواصفات | إدخال البيانات التفاضلية لـ LVDS سلبي |
| 7 | ELV3P | إدخال بيانات التفاضل في LVDS إيجابي | 30 | الـ GND | الأرض |
| 8 | ELV3N | إدخال البيانات التفاضلية لـ LVDS سلبي | 31 | OLV1P | إدخال بيانات التفاضل في LVDS إيجابي |
| 9 | الـ GND | الأرض | 32 | (أولف1إن) | إدخال البيانات التفاضلية لـ LVDS سلبي |
| 10 | ELV2P | إدخال بيانات التفاضل في LVDS إيجابي | 33 | الـ GND | الأرض |
| 11 | ELV2N | إدخال البيانات التفاضلية لـ LVDS سلبي | 34 | (أولف) | إدخال بيانات التفاضل في LVDS إيجابي |
| 12 | الـ GND | الأرض | 35 | المواد الكيميائية | إدخال البيانات التفاضلية لـ LVDS سلبي |
| 13 | ELVCLKP | إدخال بيانات التفاضل في LVDS إيجابي | 36 | الـ GND | الأرض |
| 14 | ELVCLK N | إدخال البيانات التفاضلية لـ LVDS سلبي | 37 | I2C _SDA | إدخال البيانات / الخروج لـ I2C ((رجاء ترك هذه الدبابيس مفتوحة) |
| 15 | الـ GND | الأرض | 38 | I2C _SCL | إشارة الساعة لـ I2C (رجاءً دع هذه الدبابيس مفتوحة) |
| 16 | ELV1P | إدخال بيانات التفاضل في LVDS إيجابي | 39 | VDD_OTP | إمدادات الطاقة لدائرة OTP ((يرجى ترك هذه الدبابيس مفتوحة.) |
| 17 | ELV1N | إدخال البيانات التفاضلية لـ LVDS سلبي | 40 | EEPEN | اختبر البطاقة فقط ((أرجوك دع هذه البطاقات مفتوحة) |
| 18 | الـ GND | الأرض | 41 | VDDIN | إمدادات الطاقة |
| 19 | ELV0P | إدخال بيانات التفاضل في LVDS إيجابي | 42 | VDDIN | إمدادات الطاقة |
| 20 | ELV0N | إدخال البيانات التفاضلية لـ LVDS سلبي | 43 | VDDIN | إمدادات الطاقة |
| 21 | الـ GND | الأرض | 44 | VDDIN | إمدادات الطاقة |
| 22 | OLV3P | إدخال بيانات التفاضل في LVDS إيجابي | 45 | VDDIN | إمدادات الطاقة |
| 23 | OLV3N | إدخال البيانات التفاضلية لـ LVDS سلبي |
المواصفات البصرية
| المعلم | الرمز | الحالة | دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة | |
|
نطاق زاوية المشاهدة |
الأفقية |
Θ3 |
القيمة المضافة > 10 |
80 | 85 | - | دج. |
الملاحظة 61 |
| Θ9 | 80 | 85 | - | دج. | ||||
|
عمودي |
Θ12 | 80 | 85 | - | دج. | |||
| Θ6 | 80 | 85 | - | دج. | ||||
| نسبة التباين | CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF الملاحظة 6.2/6.3 |
||
| انتقال الخلايا | تـر | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C Light Note 6.4 |
||
| (راي) | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| جيه | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| بواسطة | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| (وي) | 0.318 | 0.338 | 0.358 | |||||
| مجموعة الألوان | Θ = 0 | 70 | 75 | - | % | |||
| وقت الاستجابة | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | ms | الملاحظة 65 | |
معايير اختبار الموثوقية
| لا.. | البنود | الشروط |
| 1 | اختبار التخزين في درجة حرارة عالية ((HTS) | 85 درجة مئوية ، 240 ساعة ، غير عملي |
| 2 | اختبار التخزين في درجة حرارة منخفضة ((LTS) | -30 درجة مئوية ، 240 ساعة ، غير عملي |
| 3 | اختبار التشغيل في درجة حرارة عالية ((HTO) | 85 درجة مئوية ، 240 ساعة ، تشغيل |
| 4 | اختبار التشغيل في درجة حرارة منخفضة ((LTO) | -30 درجة مئوية، 240 ساعة، تشغيل |
| 5 | اختبار تشغيل الرطوبة الحرارية ((THO) | 60°C/90%RH، 240 ساعة، تشغيلية |
| 6 | اختبار تخزين الدورة الحرارية ((TST) | -30~80 درجة مئوية ، 100 دورة ، 1 ساعة / دورة ، غير تشغيلية |
|
7 |
الصورة الملصقة |
نمط 5 × 5 ، ساعة واحدة 25 °C ± 2 °C نمط التحقق الرمادي 127 ، بعد 3 دقائق، يجب أن يتم إزالة الجلد بالكامل. |

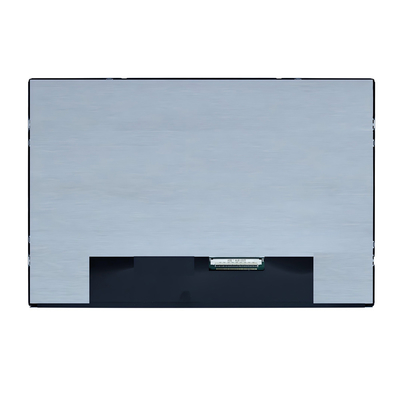

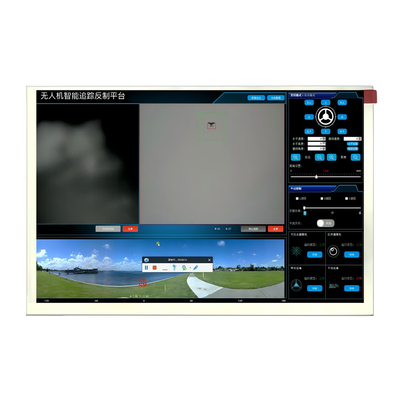

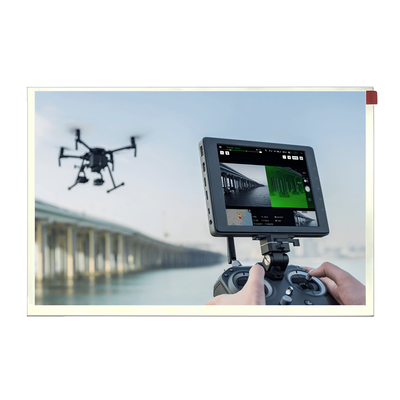

صورة المنتج
