تفاصيل المنتج:
|
| الكلمات الرئيسية: | 6.86 بوصة بار TFT | القرار: | 1280 × 480 |
|---|---|---|---|
| واجهة: | MIPI | سائق IC: | FL7707 |
| إضاءة السطح: | 800 شمعة/م2 كحد أدنى | شاشة لمسة: | لا.. |
| اتجاه الرؤية: | IPS، جميع زوايا الرؤية | عمر LED: | 40000 ساعة |
| إصدار الشهادات: | ISO9001:2015 / ISO14000:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 6.86 بوصة TFT لمس سعة,واجهة MIPI TFT لمسة سعة,TFT لمسة سعة عالية السطوع,MIPI Interface Capacitive Touch TFT,High Brightness Capacitive Touch TFT |
||
تحميل ورقة البيانات
SFTO686XC-7108B-CT مواصفات (800nits).pdf
حول هذا البندSFTO686XC-7108BCT
يحتوي شاشة TFT LCD البالغة 6.86 بوصة على المواصفات الرئيسية التالية:
حجم الشاشة: قياس الشاشة الشعبي 6.86 بوصة يجعلها مناسبة لتطبيقات مختلفة، بما في ذلك الشاشات الصناعية والأجهزة المحمولة والأجهزة المحمولة.
الدقة: مع دقة 1280 × 480 ، يتم تحسين الشاشة لتطبيقات الشاشة الواسعة ، مما يوفر وضوحًا ودقة جيدة ،على الرغم من أنها قد لا تكون عالية مثل الشاشات الحديثة من حيث كثافة البكسليمكن أن تكون نسبة الدقة الفريدة مفيدة لوضعات واجهة المستخدم والرسومات المحددة.
السطوع: يضمن مستوى السطوع من 800 نيت أن الشاشة مشرقة بما فيه الكفاية للاستخدام في ظروف الإضاءة المختلفة ، بما في ذلك البيئات الخارجية.هذا المستوى من الوضوح مفيد للقراءة والرؤية.
واجهة MIPI: استخدام واجهة MIPI شائع في الشاشات الحديثة لأنها تسمح بنقل البيانات عالية السرعة بين الشاشة والتحكم ،والذي هو مفيد للحد من فترة تأخير وتحسين الأداء العام.
يمكن لهذا النوع من الشاشة أن يخدم مجموعة واسعة من التطبيقات بفضل مواصفاتها المتوازنة من الحجم والقرار والإضاءة والواجهة. عند اختيار شاشة لمشروع معين،من الضروري النظر في كيفية تنسيق هذه المعلمات مع التطبيق المقصود ومتطلبات المستخدم.
الخصائص
| البند | المحتوى | الوحدة |
| نوع شاشة LCD | TFT | - |
| إظهار اللون | 16M | |
| اتجاه الرؤية | كل | الساعة |
| درجة حرارة العمل | -20~+70 | °C |
| درجة حرارة التخزين | -30~+80 | °C |
| حجم الوحدة | 66.6*181.0*46 | ملم |
| المنطقة النشطة ((W × H) | 60.19*16051 | ملم |
| عدد النقاط | 480×RGB×1280 | النقاط |
| تشغيل الكهرباء | 3.3 | V |
| الضوء الخلفي | 12-LEDs (الأبيض) | أجزاء |
| السطوع ((LCM) | 800 | cd/m2 |
| نقل البيانات | MIPI | - |
| نوع رابط LCM |
AFC30-S40FCC-00 |
0.5PITCH 40pin |
| مركز التحكم بالشاحنة | FL7707 |
الرسم الميكانيكي
وصف الدبوس
| رقم البين | الرمز | الوظيفة |
| 1 | الـ GND | الأرض |
| 2 | D0P | إدخال مسار بيانات MIPI (إيجابي) |
| 3 | D0N | إدخال مسار بيانات MIPI (سلبي) |
| 4 | الـ GND | الأرض |
| 5 | D1P | إدخال مسار بيانات MIPI (إيجابي) |
| 6 | D1N | إدخال مسار بيانات MIPI1 ((سلبي) |
| 7 | الـ GND | الأرض |
| 8 | CLKP | إدخال MIPI CLK (إيجابي) |
| 9 | CLKN | مدخل CLK MIPI (سلبي) |
| 10 | الـ GND | الأرض |
| 11 | D2P | إدخال مسار بيانات MIPI (إيجابي) |
| 12 | D2N | إدخال مسار بيانات MIPI 2 (سلبي) |
| 13 | الـ GND | الأرض |
| 14 | D3P | إدخال مسار بيانات MIPI3 ((إيجابي) |
| 15 | D3N | إدخال مسار بيانات MIPI 3 (سلبي) |
| 16-17 | الـ GND | الأرض |
| 18-19 | VCC-1V8 | إمدادات الكهرباء IO ((1.65V ~ 3.6V) |
| 20 | REFCLK/NC | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | دبوس إعادة التعيين العالمي. فعال منخفض للدخول إلى حالة إعادة التعيين. اقترح الاتصال مع دائرة إعادة التعيين RC للاستقرار. عادة سحب عالية. |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | الـ GND | الأرض |
| 28-29 | ك | الضوء الخلفي |
| 30 | الـ GND | الأرض |
| 31 | VGL/NC | NC |
| 32-33 | الـ GND | الأرض |
| 34 | VGH/NC | NC |
| 35-36 | أ | طاقة الضوء الخلفي |
| 38-39 | VDD-3V3 | إمدادات الطاقة ((3.3 ~ 3.6 فولت) |
| 40 | VCOM/NC | NC |
الدرجات القصوى المطلقة
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
| إمدادات الطاقة | VDD | Ta=25°C | - | 3.3 | - | V |
| البوابة على فولتاج إمدادات الطاقة | VGH | - | 15 | - | V | |
| إغلاق البوابة على فولتاج مصدر الطاقة | VGL | - | -11 | - | V |
الخصائص الكهربائية ((Vss=0V,Ta=25°C)
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة | |
| إمدادات الطاقة | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| إمدادات الطاقة | الـ IOVCC | Ta=25°C | - | 1.8 | - | V | |
| الجهد المدخل | (هـ) (هـ) | فيروس نقص المناعة | VIOVCC=1.8 فولت | 0.8VIOVCC | - | VIOVCC | V |
| | VIL | VIOVCC=1.8 فولت | 0 | - | 0.2VIOVCC | V | |
| البند | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة | |
| فولتاج التزويد | - | - | - | 9.6 | - | V | |
| تيار التوريد | إذا | - | - | 240 | - | mA | |
| التيار الأمامي | عادي | ipn | سلسلة 3 رقائق × 4 | - | - | mA | |
| الضباب | ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | الساعات | |

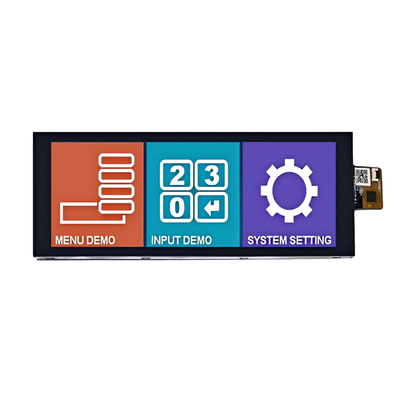

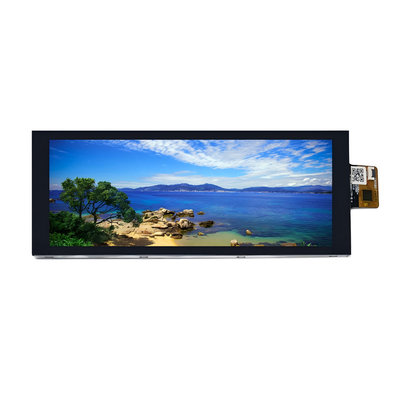

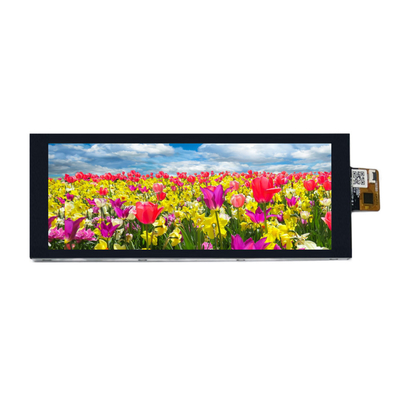

صورة المنتج
