تفاصيل المنتج:
|
| الكلمات الرئيسية: | شاشة 3.9 بوصة من نوع TFT | شاشة اللمس: | قابلة للتخصيص |
|---|---|---|---|
| القرار: | 480×128 | أبعاد الغطاء الزجاجي: | اختياري للتخصيص |
| واجهة: | واجهة RGB | إضاءة السطح: | 500 شمعة/م2 (نيت) |
| عمر LED: | 40000 ساعة | دبابيس: | 40 دبابيس |
| اتجاه الرؤية: | 12:00 | الاتصال: | ZIF / توصيل نوع الموصل |
| درجة الحرارة التشغيل.: | –20 إلى +70 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 3.9 بوصة نوع شريط TFT LCD,40 دبوس نوع شريط TFT LCD,480x128 شاشة TFT 40 دبوس |
||

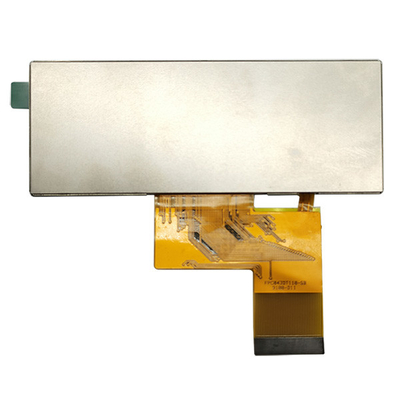

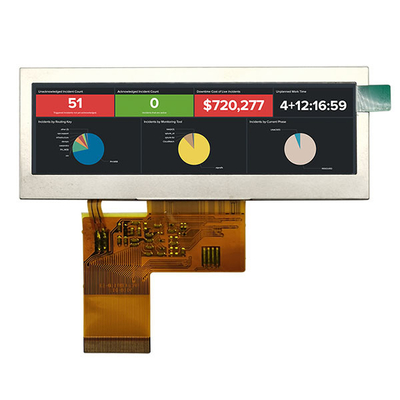

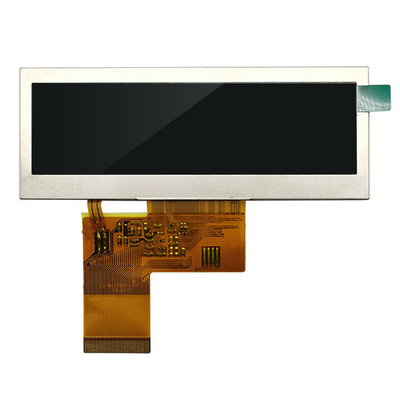

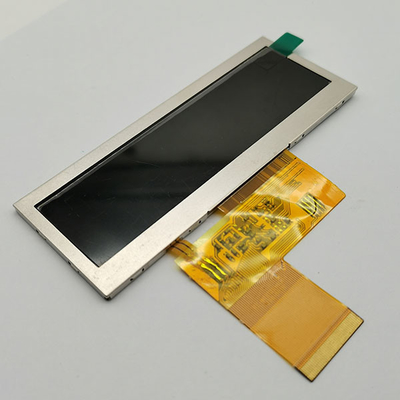

3.9 بوصة شريط النوع 480x128 لمسة TFT شاشة LCD 40 دبوس واجهة RGB مقدمة المنتج
تفاصيل سريعة عن المنتج:
1حجم شاشة LCD: 3.9 ′′ TFT
2دقة: 480×128
3زاوية الرؤية: حرة
4أبعاد المخطط: 105.5x40.64x2.95 ملم
5شكل شاشة LCD: نوع الشريط
6نوع واجهة LCD: RGB
7درجة الحرارة: أعلى -20°C إلى +70°C؛ Tst -30°C إلى +80°C
8لوحة اللمس: RTP أو CTP قابلة للتخصيص
خصائص المنتج:
1. SF-TO390B-8960A-N TFT LCD Module هي وحدة TFT من نوع الشريط الملون الكامل بمقاس 3.9 بوصة قطرية 480xRGBx128
2. تدعم هذه الوحدة واجهة RGB. نموذج SF-TO390B-8960A-N لديه أبعاد الوحدة من 105.5x40.64x2.95 ملم وحجم المنطقة النشطة من 95.04x25.34 ملم.
3يتم دمج SF-TO390B-8960A-N مع جهاز تحكم ST7282A على الوحدة ، ويتراوح فولتاج إمدادات المنطق من 2.6V إلى 3.3V.
4. SF-TO390B-8960A-N مع 500cd / m2 (نيتس) السطح الساطع، يمكن أن تعمل هذه وحدة شاشة LCD في درجات الحرارة من ≈20 °C إلى +70 °C.
5يمكن تصميم هذا الشاشة LCD TFT 3.9 بوصة مع شاشة لمسة مقاومة وشاشة لمسة سعة
| الكلمات الرئيسية: | 3.9 بوصة نوع شريط TFT شاشة LCD | شاشة لمسة: | قابلة للتخصيص |
|---|---|---|---|
| القرار: | 480×128 | مقاس الزجاج الغطاء: | قابلة للتخصيص |
| واجهة: | RGB | ضوء السطح: | 500 Cd/m2 (نيتس) |
| مدة حياة LED: | 40000 ساعة | الدبابيس: | 40 دبوس |
| اتجاه المشاهدة: | الساعة الثانية عشر | الاتصال: | ZIF / التوصيل |
| درجة الحرارة العملية: | 20°C إلى +70°C | الامتثال: | متوافقة مع REACH و RoHS |
مزايا المنتج:
1نسبة الشكل الرئيسية لوحة TFT LCD في السوق هي 4: 3 أو 16:9ولكن بالنسبة لبعض التطبيقات، شكل نوع الشريط من لوحة العرض سيكون أفضل بكثير من التيار الرئيسي الحالي 4: 3 أو 16: 9 لعرض المعلومات المطلوبة.
2نحن نقدم أحجام مختلفة من نوع الشريط TFT (شريط LCD الشريط الممتد) بما في ذلك أحجام 3.9 بوصة، 4.6 بوصة و 5.2 بوصة.من أجل تلبية متطلبات العملاء خاصة للتطبيقات الصناعية.
3.نحن نطور حلول مشتقة أكثر من هذه TFT نوع الشريط كما هو موضح أدناه: 1- مع ثقب المسمار على خيار نسخة الإطار. 2- مع لوحة لمسة سعة أو لوحة لمسة مقاومة الخيار.3- خيار الإصدار عالية السطوع.
4. IPS زاوية مشاهدة كاملة ((80/80/80/80). زاوية مشاهدة جيدة للغاية. مثالية لأنواع مختلفة من التطبيقات ، بغض النظر عن وضعها على الطاولة ، أو على الطاولة ، أو استخدامها في اليد ، الخ
5أداء عرض ممتاز لون الخلفية، والضوء، زاوية المشاهدة، والكثافة، الخ
6درجة حرارة واسعة من -20°C إلى +70°C ومستوى عال من الجودة للتطبيقات الصناعية.
7حل تنافسي السعر مع جودة جيدة بين نفس الأنواع في صناعة LCD.
8سهلة التثبيت وسهلة الصيانة
التطبيقات:
يمكن استخدام وحدة LCD هذه في الأنظمة المدمجة والأجهزة الصناعية والأجهزة الأمنية والمعدات المحمولة التي تتطلب عرضًا عالي الجودة وصورة ملونة.شاشات TFT-LCD من نوع SAEF بار مثالية للمعدات الصناعية، تطبيقات السيارات، نظام الخادم، نظام POS، شاشات إعلانات ديناميكية.
نوع الشريط 3.9 " 480x128 TFT عرض الرسم
| لا، لا، لا | الرمز | الوصف |
|---|---|---|
| 1 | VLED- | كاثود LED الضوء الخلفي |
| 2 | VLED + | ضوء الخلفي LED Anode |
| 3 | الـ GND | نظام الأرض |
| 4 | الـ VCC | إمدادات الطاقة للعمل المنطقي |
| 5 ~ 12 | R0~R7 | حافلة البيانات |
| 13~20 | G0~G7 | حافلة البيانات |
| 21~28 | B0~B7 | حافلة البيانات |
| 29 | الـ GND | نظام الأرض |
| 30 | DCLK | إشارة ساعة البكسل |
| 31 | DISP | عرض تشغيل / إيقاف تشغيل جهاز التحكم |
| 32 | HSYNC | إشارة المزامنة الأفقية |
| 33 | VSYNC | إشارة التزامن الفوري |
| 34 | NC | لا يوجد اتصال (خيار DE) |
| 35 | NC | لا يوجد اتصال |
| 36 | الـ GND | نظام الأرض |
| 37 | XR | الكهرباء اليمنى |
| 38 | يو دي | الكهرباء السفلية |
| 39 | XL | الكهرباء اليسرى |
| 40 | يو يو | الكهرباء العليا |
