تفاصيل المنتج:
|
| الكلمات الرئيسية: | شاشة TFT مقاس 11.9 بوصة | القرار: | 1480x320 |
|---|---|---|---|
| واجهة: | MIPI | سائق IC: | FL7705 |
| إضاءة السطح: | 800 شمعة/م2 كحد أدنى | شاشة لمسة: | لا.. |
| اتجاه الرؤية: | IPS، جميع زوايا الرؤية | عمر LED: | 40000 ساعة |
| إصدار الشهادات: | ISO9001:2015 / ISO14000:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة TFT LCD MIPI Interface Bar,11.9 بوصة شريط TFT شاشة LCD |
||
تحميل ورقة البيانات
حول هذا البندSFTO1190GX-7161AN
يحتوي شاشة TFT LCD مقاس 11.9 بوصة على المواصفات الرئيسية التالية:
حجم الشاشة: قياسها الشعبي البالغ 11.9 بوصة يجعله مناسبًا لتطبيقات مختلفة ، بما في ذلك الشاشات الصناعية والأجهزة المحمولة والأجهزة المحمولة.
الدقة: مع دقة 1480 × 320 ، يتم تحسين الشاشة لتطبيقات الشاشة الواسعة ، مما يوفر وضوحًا وتفاصيل جيدة ،على الرغم من أنها قد لا تكون عالية مثل الشاشات الحديثة من حيث كثافة البكسليمكن أن تكون نسبة الدقة الفريدة مفيدة لوضعات واجهة المستخدم والرسومات المحددة.
السطوع: يضمن مستوى السطوع من 800 نيت أن الشاشة مشرقة بما فيه الكفاية للاستخدام في ظروف الإضاءة المختلفة ، بما في ذلك البيئات الخارجية.هذا المستوى من الوضوح مفيد للقراءة والرؤية.
واجهة MIPI: استخدام واجهة MIPI شائع في الشاشات الحديثة لأنها تسمح بنقل البيانات عالية السرعة بين الشاشة والتحكم ،والذي هو مفيد للحد من فترة تأخير وتحسين الأداء العام.
يمكن لهذا النوع من الشاشة أن يخدم مجموعة واسعة من التطبيقات بفضل مواصفاتها المتوازنة من الحجم والقرار والإضاءة والواجهة. عند اختيار شاشة لمشروع معين،من الضروري النظر في كيفية تنسيق هذه المعلمات مع التطبيق المقصود ومتطلبات المستخدم.
الخصائص
| لا، لا، لا | البند | المواصفات | الوحدة |
| 1 | حجم اللوحة | 11.88 | بوصة |
| 2 | عدد البكسلات | 320 ((H) × 1480 ((V) | البكسلات |
| 3 | المنطقة النشطة | 57.984 ((H) × 268.176 ((V) | ملم |
| 4 | مساحة البكسل | 0.1812 ((H) × 0.1812 ((V) × RGB | ملم |
| 5 | مقياس المخطط | 65.00(W) × 282.00(H) × 4.50 (D) | ملم |
| 6 | عدد الألوان | 16.7M | - |
| 7 | وضع العرض | وضع النقل، عادةً أسود | - |
| 8 | اتجاه الرؤية | عرض كامل | - |
| 9 | تنسيق العرض | الشريط الرأسي RGB | - |
| 10 | معالجة السطح | اللمعان | - |
| 11 | واجهة | MIPI | - |
| 12 | الضوء الخلفي | مصباح ليد أبيض | - |
| 13 | درجة حرارة العملية | -20~70 | °C |
| 14 | درجة حرارة التخزين | -30~80 | °C |
| 15 | الوزن | 120 | g |
الرسم الميكانيكي
وصف الدبوس
| لا، لا، لا | الرمز | الوظيفة |
| 1 | الـ GND | الأرض |
| 2 | D0P | إدخال بيانات التفاضل الإيجابي في MIPI |
| 3 | D0N | إدخال بيانات التفاضل السلبي في MIPI |
| 4 | الـ GND | الأرض |
| 5 | D1P | إدخال بيانات التفاضل الإيجابي في MIPI |
| 6 | D1N | إدخال بيانات التفاضل السلبي في MIPI |
| 7 | الـ GND | الأرض |
| 8 | CLKP | إدخال ساعة التفاضل الإيجابي MIPI |
| 9 | CLKN | مدخلات الساعة التفاضلية السلبية MIPI |
| 10 | الـ GND | الأرض |
| 11 | D2P | إدخال بيانات التفاضل الإيجابي في MIPI |
| 12 | D2N | إدخال بيانات التفاضل السلبي في MIPI |
| 13 | الـ GND | الأرض |
| 14 | D3P | إدخال بيانات التفاضل الإيجابي في MIPI |
| 15 | D3N | إدخال بيانات التفاضل السلبي في MIPI |
| 16 | الـ GND | الأرض |
| 17 | إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة. | |
| 18 | IOVCC1.8V-3.3V | مصدر طاقة للطاقة التناظرية |
| 19 | ||
| 20 | NC | لا يوجد اتصال |
| 21 | NC | لا يوجد اتصال |
| 22 | NC | لا يوجد اتصال |
| 23 | NC | لا يوجد اتصال |
| 24 | RSTB | اعيد وضع البين |
| 25 | STBYB | التحكم في وضع الاستعداد |
| 26 | NC | لا يوجد اتصال |
| 27 | الـ GND | الأرض |
| 28 | ك | الكاثود LED |
| 29 | ك | |
| 30 | الـ GND | الأرض |
| 31 | NC | لا يوجد اتصال |
| 32 | الـ GND | الأرض |
| 33 | الـ GND | الأرض |
| 34 | NC | لا يوجد اتصال |
| 35 | أ | الـ LED Anode |
| 36 | أ | |
| 37 | الـ GND | الأرض |
| 38 | VDD ((3.3V) | مصدر طاقة للطاقة التناظرية |
| 39 | VDD ((3.3V) | |
| 40 | NC | لا يوجد اتصال |
الدرجات القصوى المطلقة
| البند | الرمز | القيم | الوحدة | |
| دقيقة. | (ماكس) | |||
| فولتاج الإمدادات الرقمية | مؤسسات رأس المال | -صفر3 | 4.0 | V |
| فولتاج الإمدادات الرقمية | الـ IOVCC | -صفر3 | 4.0 | V |
ظروف التشغيل
| البند | الرمز | القيم | الوحدة | ||
| دقيقة. | -أجل. | (ماكس) | |||
| فولتاج الإمدادات الرقمية | VDD | 3.0 | 3.3 | 3.6 | V |
| فولتاج الإمدادات الرقمية | الـ IOVCC | 1.6 | - | 3.6 | V |
| الجهد المدخل المنطقي | VI H | 0.7VDD | - | VDD | V |
| VIL | الـ GND | - | 0.3VDD | V | |

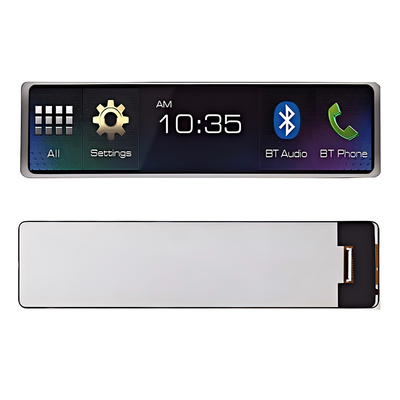

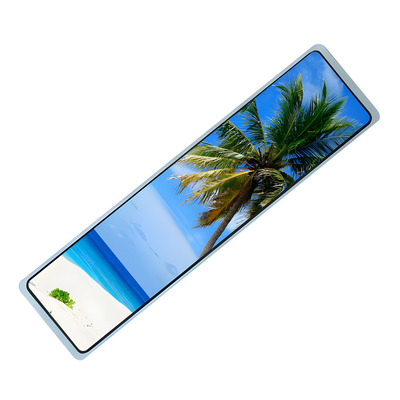

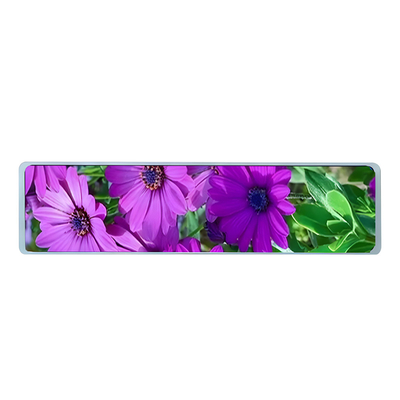

صورة المنتج
