تفاصيل المنتج:
|
| المنتج: | 2.8 بوصة TFT LCD | القرار: | 240 × 320 |
|---|---|---|---|
| اللون: | 262K | شاشة لمسة: | بدون مقاومة TP |
| واجهة: | SPI/MCU/SPI+RGB | اتجاه الرؤية: | IPS، جميع زوايا الرؤية |
| سائق IC: | ILI9341V | الاتصال: | التوصيل |
| إضاءة السطح: | 1000 شمعة/م2 (نيت) | الرقم السري: | 50 دبابيس |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة TFT LCD قابلة للقراءة بأشعة الشمس,240 × 320 نقطة TFT LCD,2.8 بوصة TFT LCD,240 X 320 Dots TFT LCD,2.8 Inch TFT LCD |
||
** تحميل ورقة البيانات **
حول هذا البند SFTO280TZ-7214AT الوضوح العالي 1000nits
شاشة LCD IPS TFT عالية الوضوح قابلة للقراءة في ضوء النهار، بطول 2.8 بوصة، مجهزة بدقة 240 × 320 بكسل وشاشة لمس مقاومة،هو جهاز عرض مصمم خصيصاً للبيئات الخارجية أو المضيئةفيما يلي مقدمة مفصلة لـ SFTO280TZ-7214AT من Saef Technology:
1مواصفات الشاشة:
- الحجم: 2.8 بوصة، مناسبة للأجهزة المحمولة والتطبيقات ذات المساحة المحدودة.
- الدقة: 240 × 320 بكسل، مما يوفر عرض واضح للصورة والنص.
شاشة لمسة مقاومة: تدعم لمسة واحدة، مما يسمح للمستخدمين بالعمل من خلال شاشة اللمس، مناسبة لاحتياجات التفاعل الأساسية.
ضوء عالي: يمكن أن يصل ضوء الضوء الخلفي إلى 1000 cd / m2 ، مما يضمن قراءة واضحة في أشعة الشمس المباشرة أو البيئات المشرقة.
- تكنولوجيا IPS: توفر تكنولوجيا تبديل الطائرة (IPS) زاوية عرض واسعة، مما يضمن تجربة بصرية جيدة من زوايا مختلفة.
- واجهة SPI / MCU / SPI + RGB: هذا المنتج متوافق مع واجهات متعددة ، مما يوفر للعملاء راحة التصميم.الذي يزيد من استقرار تركيب المنتج على جانب العميل.
2مواصفات العرض الموثوق بها:
-عمل درجة حرارة واسعة: قادر على التكيف مع نطاق درجة الحرارة من -20 °C إلى 70 °C ، مناسبة لظروف بيئية مختلفة.
تصميم الصناعة: البناء والمواد المستدامة تضمن التشغيل المستقر حتى في البيئات القاسية.
-معالجة مضادة للوهج: تقلل من الانعكاس والوهج تحت أشعة الشمس المباشرة ، وتحسن قابلية قراءة الشاشة.
-متوافقة مع RoHS و REACH: تلبي المعايير البيئية للقيود المفروضة على المواد الخطرة.
3خدمات مخصصة:
خيارات التخصيص: يمكن توفير خدمات التخصيص ، بما في ذلك واجهات محددة وحجم ووضوح ، وما إلى ذلك ، لتلبية احتياجات عملاء محددين.
4سيناريوهات التطبيق:
- مناسبة لتطبيقات مثل أجهزة المعلومات في الهواء الطلق، لوحة التحكم الصناعية، والمعدات الطبية، وعروض السيارات، والعلامات الرقمية، الخالتي تتطلب عرضاً واضحاً تحت ضوء قوي.
هذا الشاشة LCD IPS TFT 2.8 بوصة هو الخيار المثالي للتطبيقات الصناعية والتجارية التي تتطلب عرض واضح في ظروف الإضاءة المختلفة بسبب سطوعها العالي ،زاوية مشاهدة واسعة، وقراءة الضوء النهاري.
الخصائص
| معلومات عامة | المواصفات | الوحدة |
| اللوحة الرئيسية | ||
| منطقة العرض ((AA)) | 43.2 ((H) *57.6 ((V) (2.8 بوصة) | ملم |
| عنصر السائق | مصفوفة نشطة a-Si TFT | - |
| عرض الألوان | 262K | الألوان |
| عدد البكسلات | 240 ((RGB) * 320 | النقاط |
| مساحة البكسل | 0.180 ((H) *0.180 ((V) | ملم |
| زاوية النظر | كل | الساعة |
| محرك القيادة | ILI9341V | - |
| ترتيب البكسلات | الشريط الرأسي RGB | |
| وضع العرض | عادةً أسود | - |
| درجة حرارة العمل | -20+70 | °C |
| درجة حرارة التخزين | -30+80 | °C |
المعلومات الميكانيكية
| البند | دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة | |
| حجم الوحدة | أفقي ((H) | - | 50.00 | - | ملم | ± 0.2 |
| الرأسي ((V) | - | 69.20 | - | ملم | ± 0.2 | |
| عمق ((D) | - | 3.99 | - | ملم | ± 0.2 | |
| الوزن | - | TBD | - | g | - | |
رسم المخطط
وصف رمز التعريف
| البين لا | الرمز | المستوى | الوظيفة |
| 1 | LEDK | (ل) | الضوء الخلفي |
| 2 ~ 5 | LEDA | هـ | الضوء الخلفي |
| 6 | IM0 | H/L | حدد وضع واجهة MCU ملاحظة ((1) |
| 7 | IM1 | H/L | |
| 8 | IM2 | H/L | |
| 9 | IM3 | H/L | |
| 10 | تم إلغاؤها | H/L | دبوس إعادة ضبط الأجهزة |
| 11 | VSYNC | H/L | إشارة مدخل متزامنة رأسية (إطار) لـ RGB |
| 12 | HSYNC | H/L | إشارة مدخل مزامنة أفقية (خطية) لـ RGB |
| 13 | DOTCLK | H/L | إشارة ساعة نقطة لعملية واجهة RGB. |
| 14 | إمكاني | H/L | إشارة تمكين البيانات لتشغيل واجهة RGB. |
| 15~32 | D17-DB0 | H/L | حافلة البيانات |
| 33 | SD0 | H/L | دبوس خروج واجهة SPI |
| 34 | الـ SDA | H/L | دبوس مدخل واجهة SPI |
| 35 | RD | H/L | قراءة تمكين دبوس الساعة |
| 36 | WR-RS | H/L | إشارة تحديد سجل |
| 37 | RS-SCL | H/L | قم بتشغيل دبوس إدخال الساعة |
| 38 | CS | H/L | الشريحة تحديد دبوس الإدخال |
| 39 | الـ TE | H/L | إنتاج تأثير التمزق |
| 40 | الـ IOVCC | هـ | مصدر الطاقة ((1.8 فولت) |
| 41 | الـ IOVCC | هـ | مصدر الطاقة ((2.8-3.3 فولت) |
| 42 | مؤسسات رأس المال | هـ | مصدر الطاقة ((2.8-3.3 فولت) |
| 43 | الـ GND | (ل) | الأرض |
| 44 | XR | / | / |
| 45 | يو دي | / | / |
| 46 | XL | / | / |
| 47 | يو يو | / | / |
| 48 | الـ GND | (ل) | الأرض |
| 49 | الـ GND | (ل) | الأرض |
| 50 | الـ GND | (ل) | الأرض |
التصنيفات القصوى المطلقة
|
البند |
الرمز |
القيم |
الوحدة |
|
| دقيقة | (ماكس) | |||
| فولتاج التغذية للدائرة المنطقية | الـ IOVCC | -صفر3 | 4.6 | V |
| فولتاج التغذية للدوائر التناظرية | مؤسسات رأس المال | -صفر3 | 4.6 | V |
ظروف التشغيل
|
البند |
الرمز |
القيم |
الوحدة |
ملاحظة |
||
| دقيقة | النوع | (ماكس) | ||||
| إمدادات الطاقة | الـ VCC | 2.7 | 2.8 | 3.3 | V | |
| إمدادات الطاقة | الـ IOVCC | 1.7 | 1.8 | 3.3 | V | |
| الوضع الطبيعي الاستهلاك الحالي | إيكس | - | 12 | - | mA | VCC=2.8V |
| بوابة TFT ON Voltage | VGH | 15 | V | |||
| بوابة TFT من الجهد | VGL | - سبعة.5 | - | V | ||
وحدة الضوء الخلفي (GND=0V)
|
البند |
الرمز |
القيم |
الوحدة |
ملاحظة |
||
| دقيقة | النوع | (ماكس) | ||||
| الجهد المقدمي | Vf | 2.8 | - | 3.4 | V | |
| إمدادات مستقبلية حالية | إذا | - | 120 | - | mA | |
| ضوء الـ LCM | LV | 900 | 1000 | - | cd/m2 | IB= 120mA |
| التوحيد | / | 80 | % | - | ||

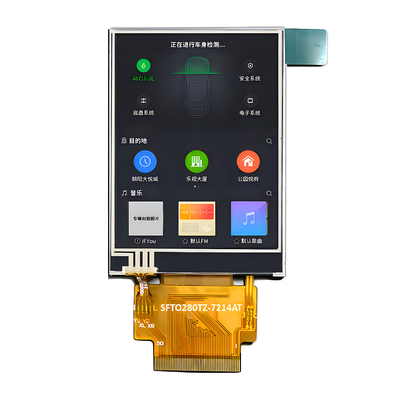

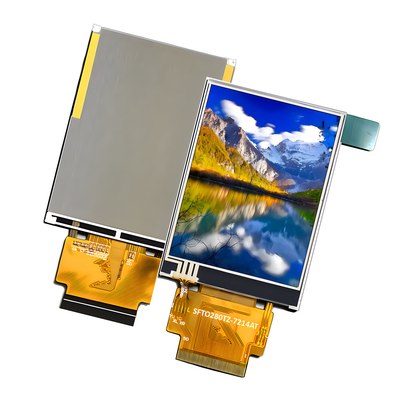

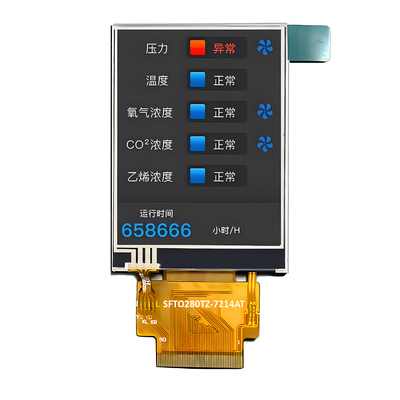

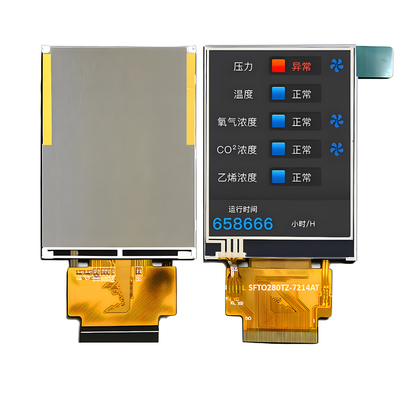

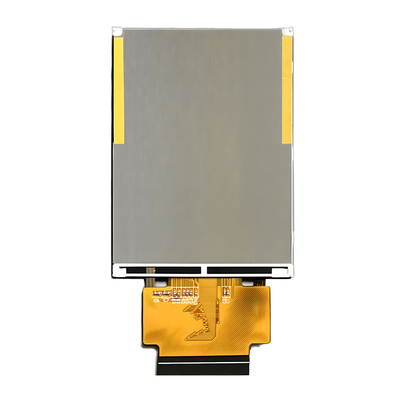

صورة المنتج
مرافق المصنع والشهادات
الأسئلة الشائعة
هل يمكنني طلب عينات؟
ج: نعم ، نرحب بأوامر العينات لاختبار وتفتيش الجودة. العينات المختلطة مع أرقام المشاريع المختلفة مقبولة.
س2: ماذا عن وقت التسليم؟
ج: بالنسبة للمنتجات الجاهزة، يجب أن تقدم عينات المخزون على الفور. يستغرق إعادة صنع العينة 1-1.5 أسبوع. يستغرق إنتاج الدفعة 4-6 أسابيع.يتم تخصيص 2-3 أيام للقاء والاقتراح؛ أسبوعان لرسوم الموافقة وإعداد العينة؛ عملية التجربة / الإنتاج الضخم بعد الموافقة على العينة تستغرق 5-6 أسابيع.
س3: هل لديكم حد أدنى لكمية الطلب للعينات وأوامر الإنتاج؟
ج: الحد الأدنى لكمية الطلب منخفض. يمكن توفير 3-5 عينات للتفتيش. الحد الأدنى لكمية الطلب للإنتاج الضخم عادة ما يكون 1K لكل دفعة.نحن ندعم الطلبات التجريبية / الطلبات التجريبية للشركة مع كمية أقل من الحد الأدنى لكمية الطلب.
س4: كيف تقومون بنقل البضائع وكم سيستغرق وصولها؟
ج: الشحن عن طريق DHL أو UPS أو FedEx أو TNT. يستغرق الوصول 5-7 أيام. الشحن الجوي والبحري اختيارية أيضا.
س5: كيفية طلب وحدة عرض LCD؟
ج: أولاً، دعونا نعرف متطلباتك أو طلبك.
ثانياً، سنقدم اقتباساً بناءً على متطلباتك أو اقتراحاتنا.
ثالثاً، العميل يؤكد العينة ويدفع وديعة للطلب الرسمي.
رابعاً، نرتب الإنتاج.
س6: هل يمكنني طباعة شعاري على منتجات LCD؟
ج: نعم، إنه كذلك. يرجى إبلاغنا رسمياً خلال مرحلة التصميم بأننا سننتج عينات مع شعارك للاختبار والموافقة عليها. بعد الموافقة على العينة،سيتم إجراء الإنتاج الجماعي وفقا للعينة المعتمدة.
س7: هل تقدمون ضمانات للمنتج؟
ج: نعم، نحن نقدم ضمان لمدة عام واحد لمنتجاتنا.
س8: كيفية التعامل مع الأخطاء؟
ج: أولاً، تنتج منتجاتنا تحت نظام صارم لمراقبة الجودة، مع معدل عيب أقل من 0.2٪.
ثانياً، خلال فترة الضمان، سنرسل لك شاشات LCD جديدة ومجموعات صغيرة من الطلبات الجديدة.أو يمكننا مناقشة الحل بما في ذلك إعادة الاتصال وفقًا للموقف الحقيقي.
