تفاصيل المنتج:
|
| الكلمات الرئيسية: | شاشة TFT LCD مقاس 13.3 بوصة | القرار: | 1920 * 1080 بكسل |
|---|---|---|---|
| حجم شاشة LCD: | 305.2 × 178.1 × 2.7 (مم) | المنطقة النشطة: | 293.76 × 165.24 (مم) |
| واجهة LCD: | EDP | نوع العرض: | IPS زوايا مشاهدة كاملة |
| شاشة لمسة: | برنامج التحويلات النقدية اختياري | إضاءة السطح: | 350 شمعة / م 2 |
| درجة الحرارة التشغيل.: | -10 إلى + 60 ℃ | درجة حرارة التخزين: | -20 إلى + 60 ℃ |
| نسبة NTSC: | 72٪ | نسبة التباين: | 800 |
| عرض اللون: | 16.7M | عمر LED: | 40000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 72٪ NTSC نسبة TFT شاشة LCD,شاشة LCD TFT 350Cd/M2,شاشة TFT LCD مقاس 13.3 بوصة,350cd/M2 TFT LCD Display,13.3 Inch TFT LCD Display |
||
SFTO1330SM-7191AN المواصفات.pdf

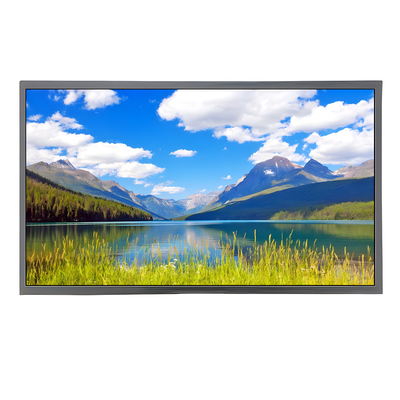

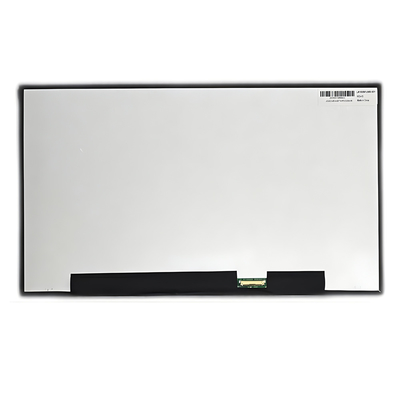

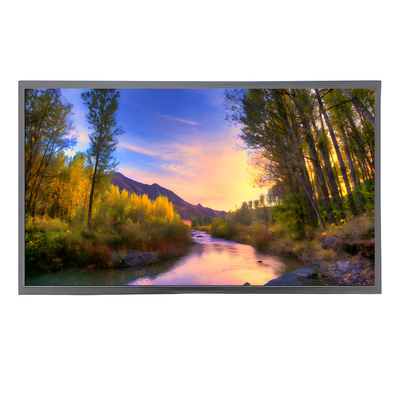

13.3 بوصة EDP TFT شاشة LCD عرض المنتج
شاشة EDP TFT LCD 13.3 بوصة هي جهاز يستخدم تكنولوجيا عرض عالية المستوى ويتمتع بشعبية واسعة في الأجهزة المحمولة والشاشات التجاريةو التطبيقات الصناعية لجودة الصورة الممتازة و تنوعهافيما يلي مقدمة مفصلة لشاشة LCD TFT EDP 13.3 بوصة بدقة 1920 * 1080 بكسل ، واجهة 30 دبوس ،و 72% تغطية نطاق الألوان NTSC و سطوع 350cd / m 2.
خصائص المنتج
العلامة التجارية والنموذج:SFTO1330SM-7191AN
نوع اللوحة: a-Si TFT-LCD
الحجم: 13.3 بوصة
الدقة: 1920 (RGB) × 1080 (FHD)
ترتيب البكسلات: خطوط عمودية RGB
نسبة الشكل: 16:9
المسافة بين النقاط: 0.051 × 0.153mm
مسافة بين البكسلات: 0.153 × 0.153mm (166PPI)
السطوع: 350cd/m2 (القيمة النموذجية)
نسبة التباين: 800: 1 (القيمة النموذجية)
زاوية الرؤية: 85/85/85/85 (القيمة النموذجية)
تغطية نطاق الألوان: 72٪ (NTSC)
وقت الاستجابة: 30 (القيمة النموذجية) (Tr + Td) ms
وضع العرض: VA/IPS، عادةً عرض أسود، ناقل
نوع الضوء الخلفي: WLED
درجة حرارة العمل: -10 ~ 60 ° C
درجة حرارة التخزين: -20 ~ 60 ° C
الأداء البصري
هذا التلفزيون من 13.3 بوصة يقدم سطوع عال من 350cd / m 2 ونسبة تباين عالية من 800:1يضمن 72٪ من تغطية نطاق ألوان NTSC إعادة إنتاج الألوان الحقيقية ، مما يجعل تأثير العرض أقرب إلى الألوان الطبيعية.
خصائص الواجهة
فئة الإشارة: EDP
فولتاج اللوحة: 3.3 فولت (القيمة النموذجية)
تيار لوحة: 279/468mA (معتاد / أقصى)
نوع الواجهة: المحطة
عدد دبوس الواجهة: 30 دبوس
مجال التطبيق
هذا الشاشة LCD TFT EDP 13.3 بوصة مناسبة لمختلف سيناريوهات التطبيق، بما في ذلك على سبيل المثال لا الحصر:
الأجهزة المحمولة: مثل أجهزة الكمبيوتر المحمولة، الأجهزة اللوحية، الخ.
العرض التجاري: يستخدم في أجهزة الإعلانات، وأنظمة نشر المعلومات، إلخ.
التطبيق الصناعي: كواجهة عرض لأنظمة التحكم الصناعية.
ملخص
يوفر هذا الشاشة LCD TFT EDP البالغة 13.3 بوصة للمستخدمين تجربة بصرية ممتازة بدقة عالية وسرعة عالية وتباين عالية وتغطية واسعة للألوان.سواء في بيئات مضاءة قوية في الهواء الطلق أو في بيئات داخلية ذات ضوء ضئيل، يمكن ضمان تأثيرات عرض واضحة. تنوعها وموثوقيتها تجعلها خيارًا مثاليًا لمختلف سيناريوهات التطبيق.
المخططالرسم
تعريف دبوس الواجهة
| رقم البين | الرمز | إدخال/خروج | الوظيفة |
| 1 | CABC_EN / NC | - | محجوز لـ (سي دي) |
| 2 | H_GND | (ب) | طلقة عالية السرعة |
| 3 | المسار1_N | أنا | ملحق إشارة وصلة المسار 1 |
| 4 | المسار1_P | أنا | خط الإشارة الحقيقي 1 |
| 5 | H_GND | (ب) | طلقة عالية السرعة |
| 6 | مسار | أنا | مسار إشارة إضافية 0 |
| 7 | مسار | أنا | خط الإشارة الحقيقي 0 |
| 8 | H_GND | (ب) | طلقة عالية السرعة |
| 9 | AUX_CH_P | أنا | القناة المساعدة للإشارة الحقيقية |
| 10 | AUX_CH_N | أنا | القناة المساعدة للإشارة |
| 11 | H_GND | (ب) | طلقة عالية السرعة |
| 12 | LCD_VDD | (ب) | لوجيكا LCD وطاقة السائق ((3.3V) |
| 13 | LCD_VDD | (ب) | لوجيكا LCD وطاقة السائق ((3.3V) |
| 14 | NC | أنا | محجوزة للاستخدام من قبل الشركة المصنعة للكاميرا |
| 15 | LCD_GND | (ب) | منطق LCD وأرضية السائق |
| 16 | LCD_GND | (ب) | منطق LCD وأرضية السائق |
| 17 | HPD | أوه | دبوس إشارة HPD |
| 18 | LED-1 | (ب) | أرضية الضوء الخلفي |
| 19 | LED-2 | (ب) | أرضية الضوء الخلفي |
| 20 | LED-3 | (ب) | أرضية الضوء الخلفي |
| 21 | LED-4 | (ب) | أرضية الضوء الخلفي |
| 22 | BL تمكن | أنا | الضوء الخلفي يعمل / لا يعمل |
| 23 | BL PWM DIM | أنا | نظام PWM |
| 24 | SCL/NC | - | محجوزة للاستخدام من قبل الشركة المصنعة للكاميرا |
| 25 | SDA/NC | - | محجوزة للاستخدام من قبل الشركة المصنعة للكاميرا |
| 26 | BL PWR | (ب) | قوة الضوء الخلفي |
| 27 | BL PWR | (ب) | قوة الضوء الخلفي |
| 28 | BL PWR | (ب) | قوة الضوء الخلفي |
| 29 | BL PWR | (ب) | قوة الضوء الخلفي |
| 30 | NC | - | محجوزة للاستخدام من قبل الشركة المصنعة للكاميرا |
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة. | (ماكس) | الوحدة | ملاحظات |
| فولتاج مصدر الطاقة للضوء الخلفي | HVDDOUT | - | - | V | Ta = 25 °C الملاحظات 1 و2 |
| التيار الموجه للضوء الخلفي | IHVDD | - | - | mA | |
| الجهد العكسي للضوء الخلفي | VR | - | - | V | |
| درجة حرارة العمل | القمة | -10 | 60 | °C |
Ta = 25 °C الملاحظة 1&2 |
| درجة حرارة التخزين | TST | -20 | 60 | °C | |
| الرطوبة المحيطة بالعمل | قف | - | 90 | %RH | |
| رطوبة التخزين | هست | - | 90 | %RH | |
| متطلبات إطلاق الحرارة | تريل | 15 | °C | ||
المواصفات الإلكترونية لجهاز TFT LCD
| المعلم | الرمز | التصنيفات | الوحدة | ||
| MIN | النوع | ماكس | |||
| التوتر المدخل لمصدر الطاقة | V DD | 3.0 | 3.3 | 3.6 | V |
| تيار إمدادات الطاقة | IDD | - | - | - | mA |
| فولتاج إمدادات الطاقة للشاشة | HVDD | 2.7 | 24 | V | |
| تيار إمدادات الطاقة للشاشة LED | IHVDD | 20 | - | mA | |
| استهلاك الطاقة LED | PLED | 2.7 | W | ||
| الجهد الحدودي الإيجابي للدخول | VIT + | +100 | mV | ||
| الجهد الحدودي للدخول السلبي | (فيت) | -100 | mV | ||
| الجهد المشترك للطاقة الدخلية | Vcom | TBD | V | ||
المواصفات الإلكترونية للضوء الخلفي
| المعلم | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة |
| فولتاج التزويد | VBL | 5 | 12.0 | 37 | V |
| مصدر الطاقة التيار للضوء الخلفي | الـ ILED | 6 |
- |
25 | mA |
| مصدر الطاقة للضوء الخلفي | PLED | 0.18 | - | 5.55 | W |
| الجهد المعدل لإشارة الضوء | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| نسبة وظيفة التحكم في السطوع | واجب | 1 | - | 100 | % |
| تردد التحكم في السطوع | fPWM | 100 | - | 1,600 | كيه هرتز |
| LED-BL ON/OFF الجهد العالي | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF الجهد المنخفض | VCNTL | 0 | - | 0.6 | V |
| عمر LED | - | 30,000 | 40,000 | - | h |
