تفاصيل المنتج:
|
| المنتج: | شاشة TFT مقاس 4.3 بوصة | القرار: | 480 × 272 |
|---|---|---|---|
| اتجاه الرؤية: | IPS، جميع زوايا الرؤية | سائق IC: | ST7283 |
| شاشة لمسة: | لا (RTP و CTP اختياري) | الرقم السري: | 40 دبابيس |
| الاتصال: | زيف إف بي سي 46 ملم | إضاءة السطح: | 500 شمعة/م2 (نيت) |
| جهد التشغيل: | 3.3 فولت | واجهة: | RGB |
| درجة الحرارة التشغيل.: | 20°C إلى +70°C | درجة حرارة التخزين: | -30 إلى + 80 ℃ |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة عرض تي اف تي ال سي دي 4.3 بوصة,شاشة LCD 480*272 tft,شاشة LCD TFT 262K,480*272 TFT LCD Display,262K TFT LCD Display |
||
(ب)المادة المقدمة

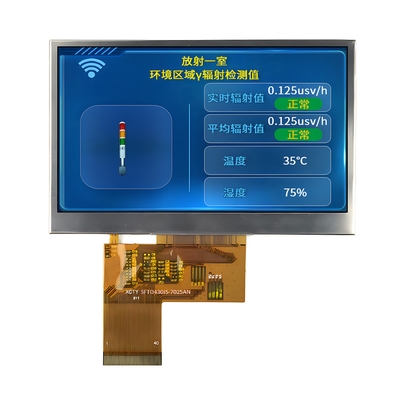

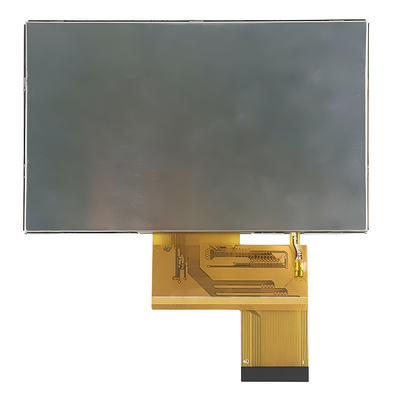

شاشة IPS TFT LCD 4.3 بوصة هي شاشة عرض ملونة 262K بحجم قطري 4.3 بوصة وحل 480x270 مصفوفة نقطة. يعتمد المنتج تقنية شاشة IPS (In-Plane Switching) ،الذي يوفر زاوية عرض واسعة للغاية، مما يضمن للمستخدمين الحصول على تجربة مرئية متسقة من زوايا مختلفة. هذه الشاشة تدعم تقنية RTP النقطة الواحدة وتقنية CTP متعددة النقاط ،تحقيق تفاعل بديهي بين الإنسان والكمبيوتر.
شاشة IPS TFT LCD 4.3 بوصة هي شاشة عرض عالية الوضوح مع واجهة RGB. فولتها المنطقية العاملة هي 3.3 فولت ، مع مدخل ST7283 driver IC ودرجة حرارة العمل من -20-70C.
أصبحت شاشة العرض LCD IPS TFT 4.3 بوصة جزءًا لا غنى عنه من منتجات الإلكترونيات الاستهلاكية بسبب أدائها الممتاز ومجموعة واسعة من سيناريوهات التطبيق.يمكن أن توفر تجارب مرئية مثيرة، تلبية احتياجات المستخدمين لعرض الصور، ودعم الخدمات المخصصة لتلبية متطلبات التطبيقات الخاصة.
الخصائص
الحجم: 4.3 بوصة
الدقة: 480 × 272 بكسل
وضع العرض: IPS
مركز التحكم في السائق: ST7283
السطوع: 500cd/m2
أنواع الواجهات: RGB
درجة حرارة العمل: -20 °C إلى 70 °C
درجة حرارة التخزين: -30 °C إلى 80 °C
نوع الضوء الخلفي: الضوء الخلفي LED ، والإضاءة والكمية تختلف حسب النموذج
المخططالرسم
تعريف دبوس الواجهة
| لا، لا، لا | اسم العلامة | إدخال/خروج | الوصف |
| 1 | LED-K | أنا | الكاثود LED |
| 2 | LED-A | أنا | الـ LED Anode |
| 3 | الـ VSS | أنا | أرضية الطاقة |
| 4 | VDD | أنا | مصدر الطاقة |
| 5- 12 | R00-R07 | أنا | إشارة البيانات الحمراء (LSB) |
| 13-20 | G00-G07 | أنا | إشارة البيانات الخضراء ((LSB)) |
| 21-28 | R00-R07 | أنا | إشارة البيانات الزرقاء (LSB) |
| 29 | الـ VSS | أنا | أرضية الطاقة |
| 30 | DLCK | أنا | إشارة الساعة لعينة كل تاريخ |
| 31 | DISP | أنا | عرض إشارة ON/OFF |
| 32 | HSYNC | أنا | إشارة مزامنة أفقية |
| 33 | VSYNC | أنا | إشارة المزامنة العمودية |
| 34 | DE | أنا | إدخال البيانات تمكين التحكم |
| 35 | NC | - | افتح |
| 36 | الـ GND | أنا | أرضية الطاقة |
| 37 | XR | أنا | رقم لوحة اللمس |
| 38 | يو دي | أنا | رقم لوحة اللمس |
| 39 | XL | أنا | رقم لوحة اللمس |
| 40 | يو يو | أنا | رقم لوحة اللمس |
الحد الأقصى المطلق
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 3.0-3.6 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
| فولتاج التغذية | Vf | 20.3 | 22.4 | 24 | V | إذا = 20mA |
| تيار التوريد | إذا | - | 20 | - | mA | - |
| الجهد العكسي | Vr | - | - | 5 | V | - |
| تبديد الطاقة | Pd | - | 448 | - | mW | - |
| كثافة الضوء لـ LCM |
- |
- | 500 | - | Cd/m2 | إذا = 20mA |
| التوحيد لـ LCM | - | 70 | 75 | - | % | إذا = 20mA |
| لون الضوء الخلفي | الأبيض | |||||
اختبارات البيئة / الموثوقية
| لا.. | مادة الاختبار | الحالة | ملاحظات |
| 1 | عملية الحرارة العالية | تس = +70 درجة مئوية ، 240 ساعة |
الملاحظة 1 IEC60068-2-2، GB2423، 2-89 |
| 2 | عملية درجة حرارة منخفضة | -20 درجة مئوية ، 240 ساعة | الملاحظة 2 IEC60068-2-1 GB2423.1-89 |
| 3 | تخزين درجة حرارة عالية | Ta= + 80 درجة مئوية ، 240 ساعة | IEC60068-2-2 GB2423. 2-89 |
| 4 | تخزين في درجة حرارة منخفضة | -30 درجة مئوية ، 240 ساعة | IEC60068-2-1 GB/T2423.1-89 |
| 5 | تخزين درجة حرارة عالية ورطوبة عالية | Ta= +60°C، 90% RH max، 160 ساعة |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | الصدمة الحرارية (عدم التشغيل) | -30 درجة مئوية 30 دقيقة ~ +80 درجة مئوية 30 دقيقة وقت التغيير: 5 دقائق، 30 دورة |
ابدأ بالبرد درجة الحرارة، تنتهي درجة حرارة عالية IEC60068-2-14، GB2423.22-87 |
|
7 |
تفريغ كهربائي ثابت (عملية) |
C=150pF ، R=330 Ω ، 5 نقاط / لوحة الهواء: ± 8KV، 5 مرات؛ الاتصال: ± 4KV، 5 مرات (البيئة: 15 درجة مئوية ~ 35 درجة مئوية ، 30٪ ~ 60٪ ، 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
اهتزاز (عدم التشغيل) |
نطاق التردد: 10 ~ 55 هرتز، السكتة الدماغية: 1مساحة 10 هرتز ~ 55 هرتز ~ 10 هرتز ساعتين لكل اتجاه من X.Y.Z. (حالة العبوة) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | الصدمة (عدم التشغيل) |
60G 6ms، ± X، ± Y، ± Z 3 مرات لكل اتجاه |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | اختبار هبوط الحزمة |
الطول: 80 سم، زاوية واحدة، 3 حواف، 6 أسطح |
IEC60068-2-32 GB/T2423.8-1995 |
